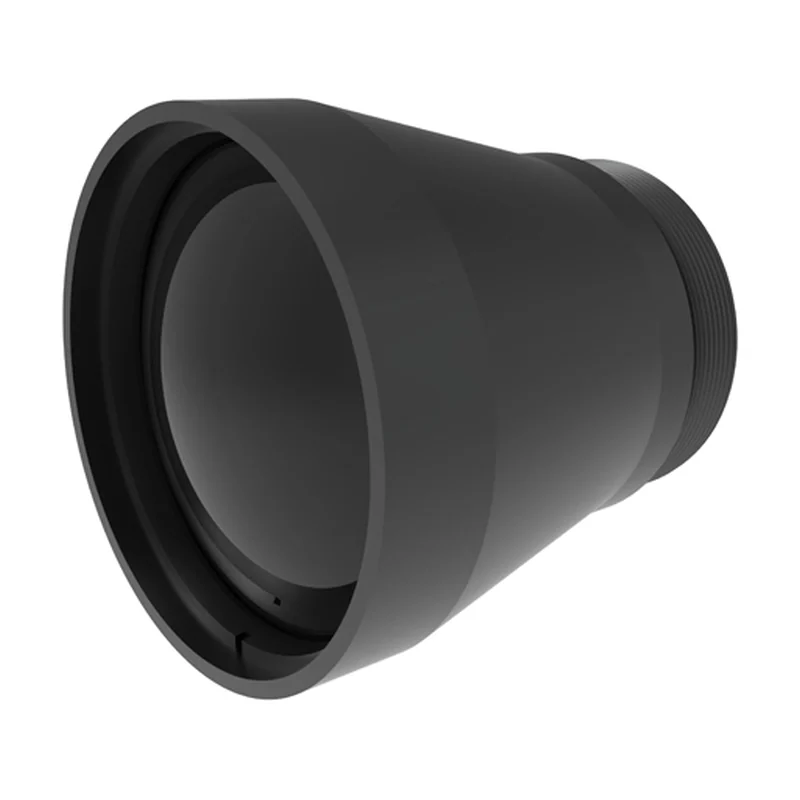

Объективы инфракрасные CNGEIR 19–45 мм F1,1, атермализованные, 8–12 мкм

Name: Объективы инфракрасные CNGEIR 19–45 мм F1,1, атермализованные, 8–12 мкм
Brand: CNGEIR
SKU: CNGEIR 45mm F1.1 Lens

Оригинальное название: CNGEIR 45mm F1.1 Lens

Атермализованные ИК-объективы CNGEIR F1,1 на 8–12 мкм: фокусные 19, 25 и 45 мм под матрицы 1280×1024 и 640×512 с шагом 12 мкм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: CNGEIR 45mm F1.1 Lens
Производитель: CNGEIR, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 3 исполнения — таблица ниже
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объективы инфракрасные CNGEIR 19–45 мм F1,1, атермализованные, 8–12 мкм — сенсор 640×512(12 мкм), угол обзора 9,8°×7,8°, фокусное расстояние 45 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 105 г, габариты Ø47/L48 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние: 45 мм
Относительное отверстие: 1,1
Спектральный диапазон: 8…12 мкм
Угол обзора: 9,8°×7,8°
Просветление: просветляющее
Пропускание: более 89%
Сенсор: 640×512(12 мкм)
Фокусировка: пассивная атермализация
Диапазон фокусировки: 4,5 м…∞
Задний рабочий отрезок: 11,61 мм
Монтаж: M34×0,75
Габариты: Ø47/L48 мм
Масса: 105 г
Рабочая температура: −40…60 °C
Температура хранения: −40…80 °C
Формат матрицы: 7,68×6,14 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы: 9,84 мм (расчёт по размеру матрицы)
Мгновенное поле зрения: 0,27 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека: 940 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека: 230 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей: 327 680 пикселей (расчёт по разрешению)

Исполнения серии 3

Модель	Фокусное расстояние	Угол обзора	Просветление	Пропускание	Сенсор	Диапазон фокусировки
CNGEIR 19mm F1.1 Lens	19 мм	44°×35,9°	просветляющее/алмазоподобное (DLC)	более 86%	1280×1024(12 мкм)	5 м…∞
CNGEIR 25mm F1.1 Lens	25 мм	34,2°×27,6°	просветляющее	более 88%	1280×1024(12 мкм)	3 м…∞
CNGEIR 45mm F1.1 Lens характеристики выше	45 мм	9,8°×7,8°	просветляющее	более 89%	640×512(12 мкм)	4,5 м…∞

Характеристики выше приведены для исполнения CNGEIR 45mm F1.1 Lens. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Объективы CNGEIR со светосилой F1,1 для длинноволновых тепловизоров (8–12 мкм) с пассивной атермализацией: резкость держится от −40 до +60 °C без подфокусировки. Широкоугольные 19 и 25 мм рассчитаны на матрицы 1280×1024 с шагом 12 мкм, 45 мм — на 640×512 с тем же шагом.

Поле зрения — 44° × 35,9° у 19 мм, 34,2° × 27,6° у 25 мм и 9,8° × 7,8° у 45 мм, пропускание — более 86 %. Масса — от 84,5 до 112,8 г.

Компактные и лёгкие объективы подходят для подвесов и курсовых тепловизоров БПЛА; крепление и задний отрезок сверяют по таблице исполнений.

Характеристики приведены по данным производителя: страница модели ↗
