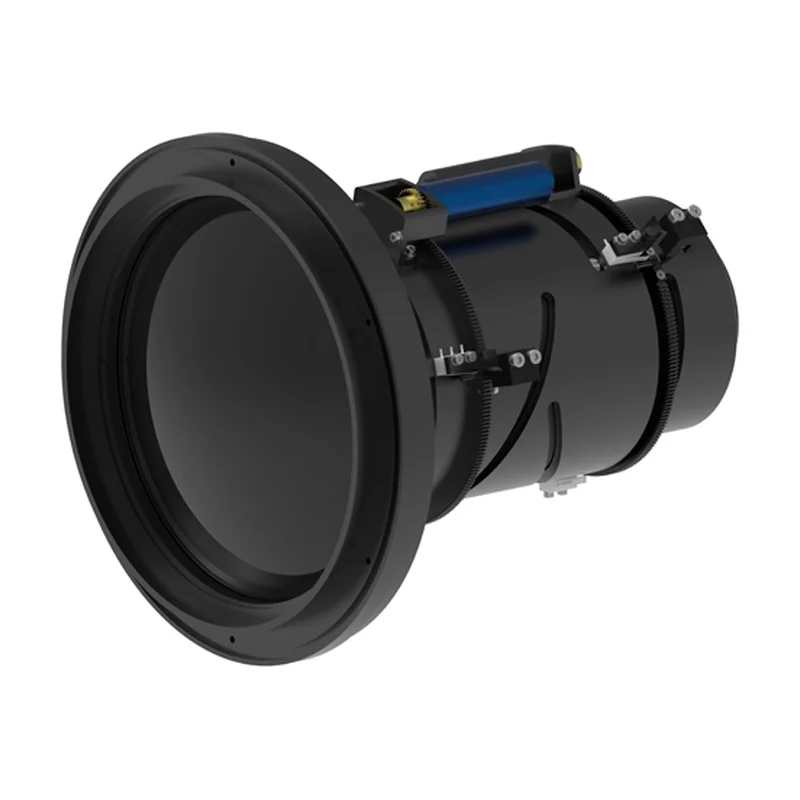

Объектив инфракрасный CNGEIR 30…180 мм F0,85/1,2 Continuous LWIR Zoom
CNGEIR · Китай под заказ
CNGEIR 30～180mm F0.85/1.2 Continuous LWIR Zoom

Зум-объектив LWIR CNGEIR 30…180 мм F0,85/1,2, плавный зум

Оригинальное название: CNGEIR 30～180mm F0.85/1.2 Continuous LWIR Zoom

Зум-объектив CNGEIR 30–180 мм F0,85/1,2 для длинноволнового ИК-диапазона (8–12 мкм): матрица 640×512 с шагом 17 мкм, поле зрения от 20,6° × 16,52° до 3,5° × 2,8°, моторизованная фокусировка.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 30～180mm F0.85/1.2 Continuous LWIR Zoom
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Зум-объектив LWIR CNGEIR 30…180 мм F0,85/1,2, плавный зум — сенсор 640×512(17 мкм), угол обзора 20,6°×16,52°…3,5°×2,8°, фокусное расстояние 30…180 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 3073,9 г, габариты Ø199,2/L229,18 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
30…180 мм
Задний рабочий отрезок
12 мм
Относительное отверстие
0,85/1,2
Спектральный диапазон
8…12 мкм
Габариты
Ø199,2/L229,18 мм
Угол обзора
20,6°×16,52°…3,5°×2,8°
Масса
3073,9 г
Просветление
алмазоподобное (DLC)
Рабочая температура
−40…60 °C
Пропускание
более 88%
Температура хранения
−40…80 °C
Сенсор
640×512(17 мкм)
Фокусировка
моторизованная
Диапазон фокусировки
3 м…∞
Формат матрицы
10,88×8,7 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
13,93 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,57 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
440 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
110 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Зум-объектив с плавным изменением фокусного расстояния CNGEIR для длинноволнового ИК-диапазона (8–12 мкм): фокусное расстояние 30–180 мм, светосила F0,85/1,2. Рассчитан на матрицу 640×512 с шагом 17 мкм, поле зрения — от 20,6° × 16,52° до 3,5° × 2,8°.

Фокусировка — моторизованная, с дистанционным управлением; ближняя граница резкости — 3 м. Просветление алмазоподобное (DLC), пропускание — более 88 %.

Задний рабочий отрезок — 12 мм, габариты Ø199,2 × 229,18 мм, масса 3073,9 г. Германиевая оптика непрозрачна в видимом свете, поэтому юстировку делают по самому тепловизору.

Характеристики приведены по данным производителя: страница модели ↗
