Атермализованный LWIR-объектив 25 мм f/1.0, масса 48 г
Универсальный «средний» тепловизионный объектив 8–12 мкм для подвесов БПЛА — компромисс между полем зрения и дальностью распознавания.
- Артикул
- 301-018
- Производитель
- Shalom EO, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: относительное отверстие — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 25 мм
- Диафрагма F/#
- 1,0
- Спектральный диапазон
- 8–12 мкм
- Поле зрения (640×480, 17 мкм)
- 24,6° × 18,5°
- Поле зрения (640×480, 12 мкм)
- 17,5° × 13,1°
- Поле зрения (384×288, 17 мкм)
- 14,9° × 11,2°
- Поле зрения (384×288, 12 мкм)
- 10,5° × 7,9°
- Тип фокусировки
- фиксированная (Fixed), атермализованная
- Диапазон фокусировки
- от 0,8 м до бесконечности
- Дисторсия по диагонали поля
- менее 2 %
- Среднее пропускание
- более 84 %
- Покрытие передней поверхности
- DLC
- Масса
- 48 г

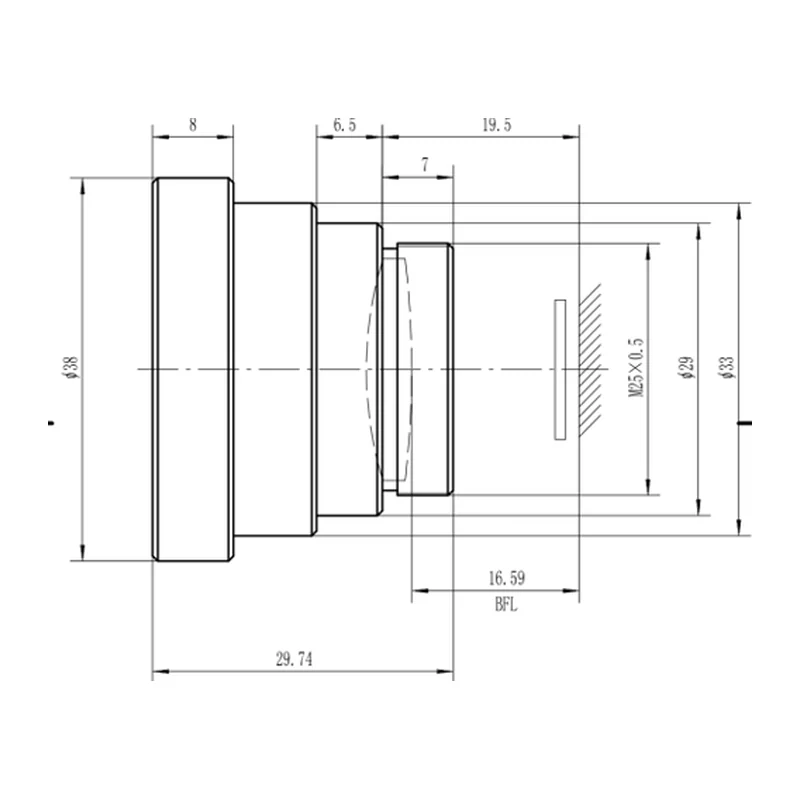

- Габариты (диаметр × длина)
- Ø38 × 29,7 мм
- Присоединительная резьба
- M25×0,5–6g
- Рабочий отрезок (B.W.D)
- 12,5 мм
- Материал
- анодированный алюминий
- Степень защиты
- IP67
- Рабочая температура
- от −40 до +60 °C
- Срок изготовления
- 5–6 недель
Описание
Объектив на 25 мм — рабочая середина атермализованного ряда 8–12 мкм: поле уже, чем у обзорных моделей, зато геометрия кадра остаётся честной. Ставится в подвес БПЛА через резьбу M25×0,5–6g, рабочий отрезок 12,5 мм.
Светосила f/1,0 и поле зрения 24,6° × 18,5° на матрице 640×480 с шагом 17 мкм, 14,9° × 11,2° на формате 384×288. Дисторсия по диагонали не превышает 2 %, что снимает необходимость в геометрической коррекции кадра; среднее пропускание выше 84 %, передняя поверхность защищена покрытием DLC. Масса 48 г, габариты Ø38 × 29,7 мм, корпус из анодированного алюминия, IP67, рабочий интервал −40…+60 °C.
Ближняя граница фокусировки — 0,8 м: для осмотра объекта вплотную объектив не подходит.
Характеристики приведены по данным производителя: страница модели ↗
