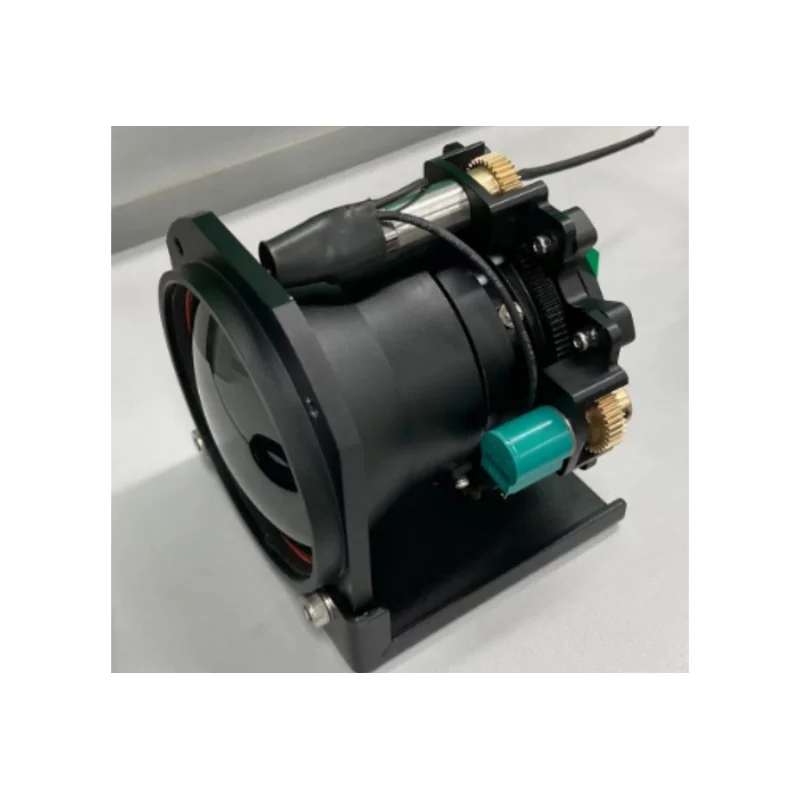

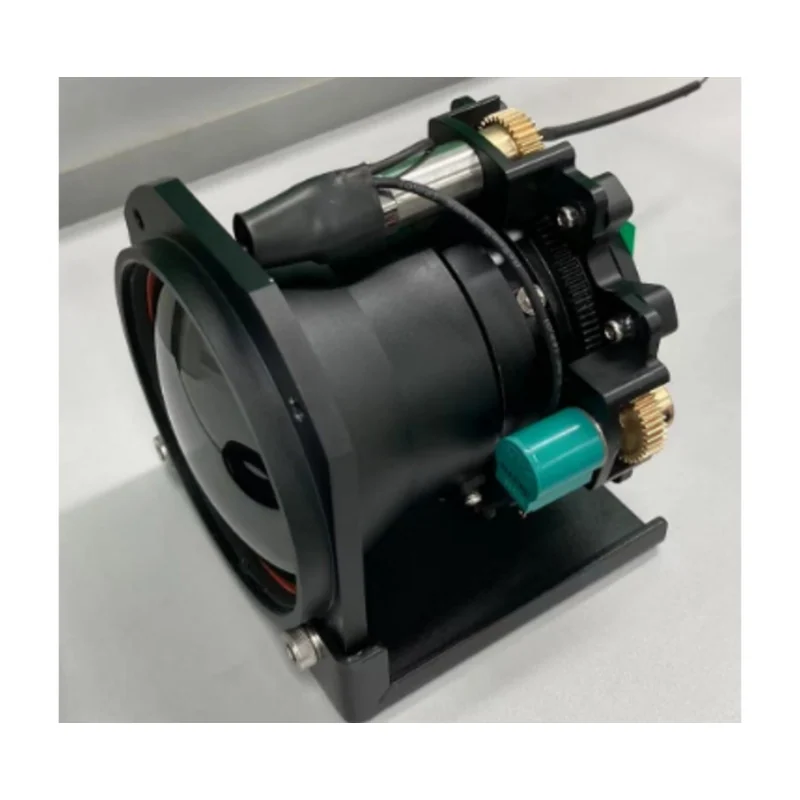

Моторизованный объектив LWIR 70 мм F1,0
Длиннофокусный объектив с электроприводом фокусировки для тепловизора 640×512/17 мкм — дистанционная наводка на резкость в подвесе или на поворотной платформе.
- Артикул
- IRM-70-F10
- Производитель
- OEM, Азия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: спектральный диапазон — пришлём по запросу.
Входит в подборку «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 70 мм
- Относительное отверстие
- F1.0
- Угол обзора
- 8,9° × 7,1°
- Сенсор
- 640×512, шаг 17 мкм
- Масса
- 490 г
- Формат матрицы
- 10,88×8,7 мм (расчёт: разрешение × шаг пикселя)
- Диагональ матрицы
- 13,93 мм (расчёт по размеру матрицы)
- Мгновенное поле зрения
- 0,24 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 1030 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 260 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
- Число пикселей
- 327 680 пикселей (расчёт по разрешению)
Описание
Объектив с фиксированным фокусным расстоянием 70 мм и электроприводом фокусировки. Масштаб он не меняет — мотор служит наводке на резкость. На длинном фокусе глубина резкости мала, и при переходе с ближней дистанции на дальнюю картинка размывается; привод позволяет подстроить её дистанционно, не снимая аппарат с подвеса.
Поле зрения 8,9°×7,1° получено на матрице 640×512 с шагом 17 мкм — узкий сектор под распознавание, а не под поиск. Светосила F1.0 важна именно для неохлаждаемого болометра. Масса 490 г допускает установку на сравнительно лёгкую поворотную платформу.
При работе с матрицей другого шага пикселя угол поля зрения изменится, дальность распознавания придётся пересчитывать. Приводу фокуса нужен собственный канал управления — видеосигнал объектив не формирует.
