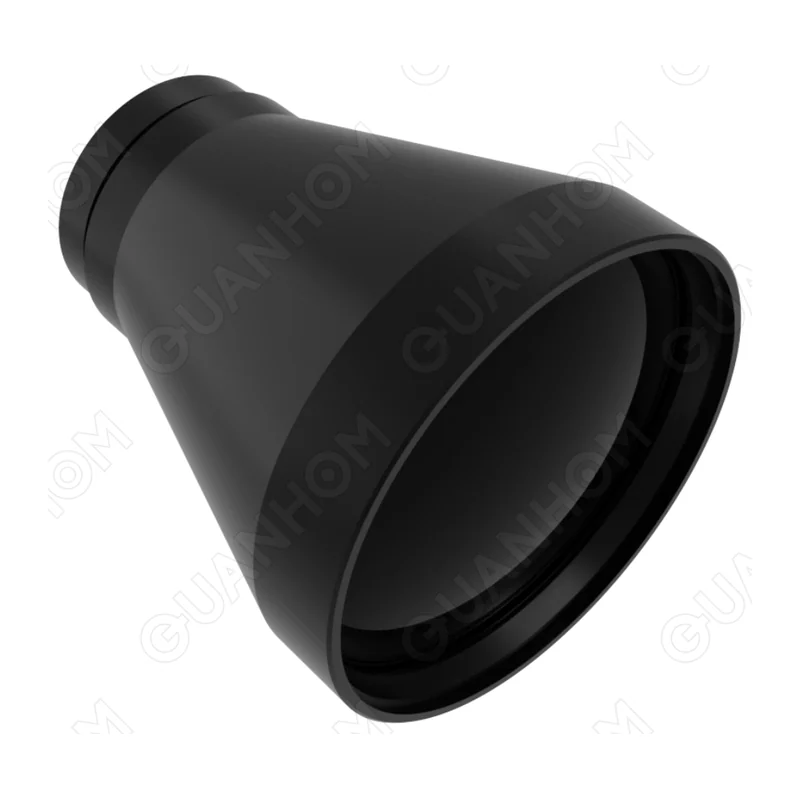

GLA7510K — атермализованный объектив LWIR 75 мм F/1.0
Длиннофокусный атермализованный объектив для наблюдения средней и дальней зоны: охрана периметра, мониторинг подстанций и трубопроводов, тепловизионные приборы наблюдения. Поддерживает матрицы вплоть до 1280×1024.
- Артикул
- GLA7510K
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 75 мм, фиксированное
- Относительное отверстие
- F/1.0
- Спектральный диапазон
- 8–12 мкм
- Механизм фокусировки
- фиксированный, пассивная атермализация
- Формат детектора
- Ø20 мм
- Поле зрения (по горизонтали) при 12 мкм
- 640×512–5,9°; 1024×768–9,4°; 1280×1024–11,7°; 384×288–3,5°
- Поле зрения (по горизонтали) при 17 мкм
- 640×512–8,3°; 384×288–5,0°
- Монтаж
- резьбовое
- Диапазон температур и защита
- рабочая −40…+80 °C, хранение −45…+85 °C; IP67, покрытие DLC/AR
- Габариты
- 84 × 95 мм
- Масса
- 400 г
Описание
Длиннофокусный атермализованный объектив 75 мм для наблюдения средней и дальней зоны. Формат детектора Ø20 мм: кружок изображения перекрывает матрицы вплоть до 1280×1024, поэтому объектив ставится и на 640×512, и на форматы высокого разрешения.
Длинный фокус сужает сектор и тем увеличивает дальность распознавания: на 640×512 с шагом 12 мкм это 5,9°, на 1280×1024–11,7°, на 384×288–3,5°. При шаге 17 мкм те же 640×512 дают 8,3° — крупный пиксель расширяет поле, но снижает угловое разрешение.
Фокус фиксированный с пассивной атермализацией: настройка при монтаже не требуется, ближняя зона не отрабатывается. Рабочий диапазон −40…+80 °C, IP67, покрытие DLC/AR; масса 400 г — учитывайте при расчёте кронштейна или подвеса.
Характеристики приведены по данным производителя: страница модели ↗
