Объектив инфракрасный CNGEIR 75 мм F1,0 Lens
CNGEIR · Китай под заказ
CNGEIR 75mm F1.0 Lens

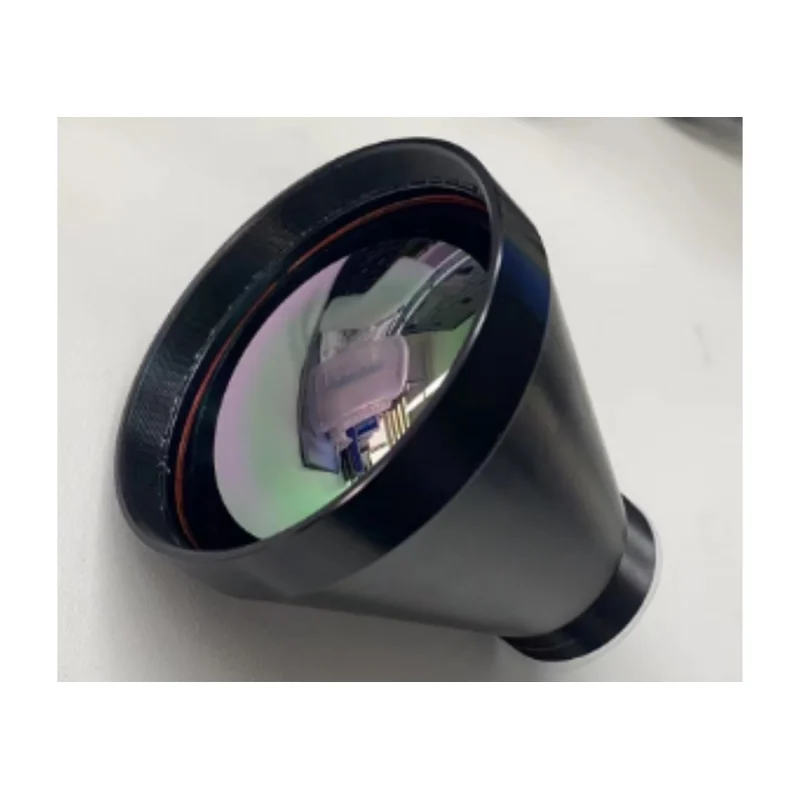

Объектив инфракрасный CNGEIR 75 мм F1,0

Оригинальное название: CNGEIR 75mm F1.0 Lens

Исполнение: фокусное расстояние 75 мм, угол обзора 8,3°×6,6°. Атермализованный ИК-объектив F1,0 под матрицу 640×512 с шагом 17 мкм, фокус от 7,5 м, масса 372 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR 75mm F1.0 Lens
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Объектив инфракрасный CNGEIR 75 мм F1,0 — сенсор 640×512(17 мкм), угол обзора 8,3°×6,6°, фокусное расстояние 75 мм. Из остального: спектральный диапазон 8…12 мкм. Прочее: масса 371,8 г, габариты Ø82/L87,6 мм, рабочая температура −40…60 °C. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Фокусное расстояние
75 мм
Относительное отверстие
1,0
Спектральный диапазон
8…12 мкм
Угол обзора
8,3°×6,6°
Просветление
просветляющее
Пропускание
более 89%
Сенсор
640×512(17 мкм)
Фокусировка
пассивная атермализация
Диапазон фокусировки
7,5 м…∞
Задний рабочий отрезок
13,35 мм
Монтаж
M38×0,5
Габариты
Ø82/L87,6 мм
Масса
371,8 г
Рабочая температура
−40…60 °C
Температура хранения
−40…80 °C
Формат матрицы
10,88×8,7 мм (расчёт: разрешение × шаг пикселя)
Диагональ матрицы
13,93 мм (расчёт по размеру матрицы)
Мгновенное поле зрения
0,23 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
1100 м (расчёт по критерию Джонсона: цель 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
280 м (расчёт по критерию Джонсона: цель 0,75 м, 6 периодов)
Число пикселей
327 680 пикселей (расчёт по разрешению)

Описание

Длиннофокусный объектив 75 мм с относительным отверстием 1,0 для тепловизионных модулей диапазона 8–12 мкм, рассчитанный на матрицу 640×512 с шагом 17 мкм (10,88 × 8,7 мм). Поле зрения 8,3° × 6,6°, мгновенное поле — 0,23 мрад на пиксель; по критерию Джонсона это около 1100 м до обнаружения человека и 280 м до распознавания для объекта 0,75 м, без учёта атмосферы и контраста.

Фокус удерживается пассивной атермализацией: привода и подвижных узлов нет, резкость при смене температуры сохраняется без подстройки, диапазон фокусировки — от 7,5 м до бесконечности. Крепление M38×0,5, задний рабочий отрезок 13,35 мм — его сверяют с посадочным местом камеры. Габариты Ø82 × 87,6 мм, масса 371,8 г, просветляющее покрытие, пропускание более 89%; рабочие температуры от −40 до 60 °C.

Характеристики приведены по данным производителя: страница модели ↗
