ИК-объектив LWIR Rising RSA100F1.2-640-17, f=100 мм, F/1.2, поле зрения 6,2°
Rising Optics · Китай под заказ
RSA100F1.2-640-17

ИК-объектив LWIR Rising Optics RSA100F1.2-640-17, 100 мм, F1,2

Длиннофокусный объектив для задач дальнего обнаружения и распознавания с тепловизором 640×512/17 мкм на стационарных постах и тяжёлых подвесах.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RSA100F1.2-640-17
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
100 мм
Спектральный диапазон
8–12 мкм (LWIR)
Целевая матрица
640×512, шаг пикселя 17 мкм
Угол обзора
6,2° (Г) × 4,9° (В) × 7,9° (Д)
Диагональ изображения
13,93 мм (при пикселе 17 мкм)
Масса
623 г
Тип фокусировки
фиксированный фокус
Диапазон резкости
от 5 м до бесконечности
Присоединительная резьба
M34×0,75
Материал оптики
германий или халькогенидное стекло IG206
Относительное отверстие
F/1,2
Среднее пропускание
более 90 %
Задний фокальный отрезок
13,5 мм (рабочий отрезок 8,5 мм, BFL 22,24 мм)
Рабочая температура
−20…+60 °C
Температура хранения
−40…+80 °C
Внешнее покрытие
опционально AR или DLC
Мгновенное поле зрения
0,17 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)

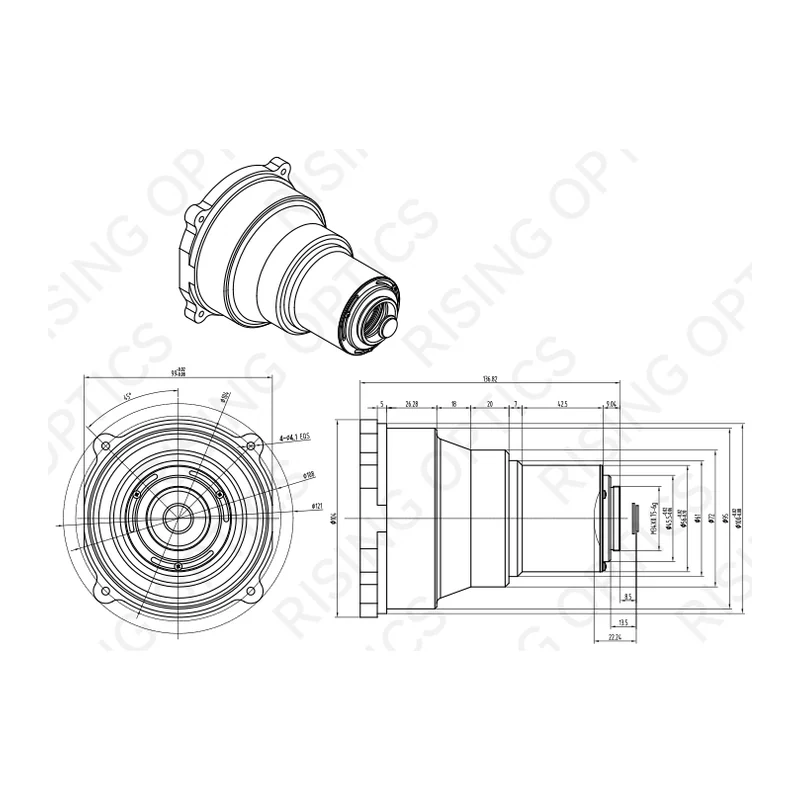

Габариты (Ø / длина)
121 мм / 136,82 мм
Расчётная дальность обнаружения человека
1470 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
370 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)

Описание

Длинноволновый объектив с длинным фокусом: узкий угол и крупный масштаб на дистанции. Место установки — мачта наблюдательного поста или тяжёлый подвес, где нет жёсткого лимита на массу оптического блока.

Фокусное расстояние 100 мм при F/1.2 сжимает поле зрения до 6,2° по горизонтали, 4,9° по вертикали и 7,9° по диагонали на матрице 640×512 с шагом пикселя 17 мкм, диагональ кадра 13,93 мм. Резкость от 5 м до бесконечности, спектр 8–12 мкм, среднее пропускание более 90 %.

Масса 623 г при диаметре 121 мм и длине 136,82 мм. Резьба M34×0,75, задний фокальный отрезок 13,5 мм при рабочем 8,5 мм. Рабочая температура −20…+60 °C. Хранение −40…+80 °C.

Характеристики приведены по данным производителя: страница модели ↗
