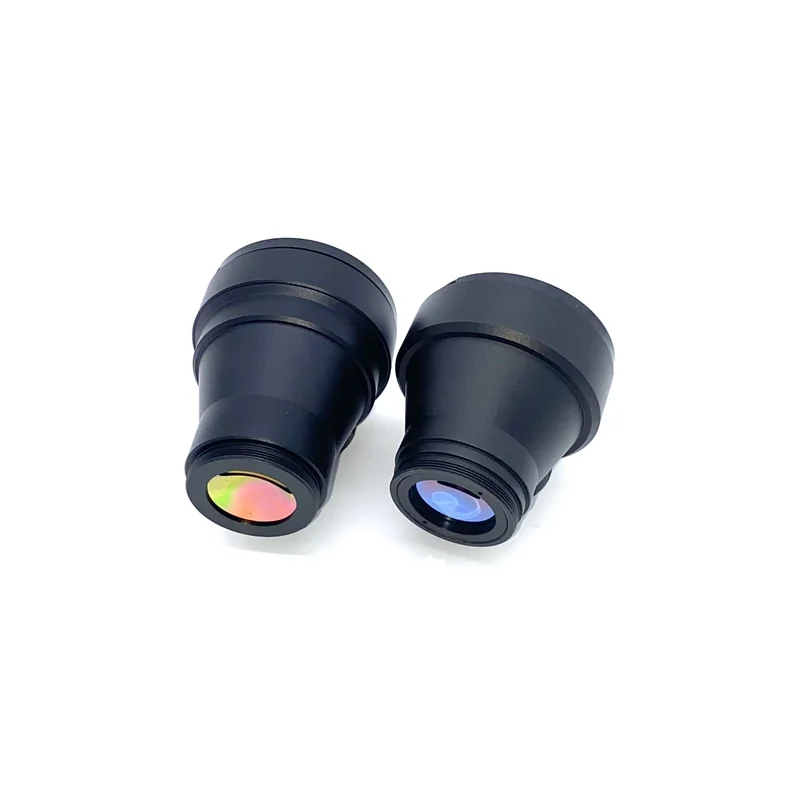

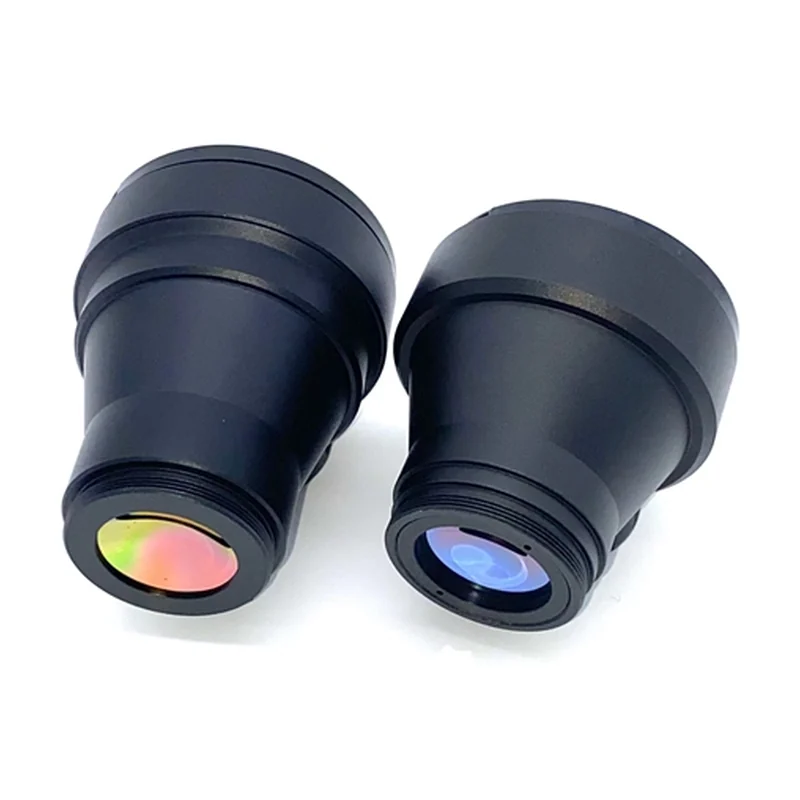

Объектив тепловизионный Rising Optics RSA50F0.85-640-17 — LWIR, 50 мм, F/0.85, атермализованный, 640×480/17 мкм
Rising Optics · Китай под заказ
RSA50F0.85-640-17

ИК-объектив LWIR Rising Optics RSA50F0.85-640-17, 50 мм, F0,85

Длиннофокусный атермализованный объектив с относительным отверстием F/0.85 под матрицу 640×480/17 мкм. Применяется для наблюдения на большой дистанции: охрана периметра, стационарные и бортовые камеры.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RSA50F0.85-640-17
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
50 мм
Относительное отверстие
F/0,85
Спектральный диапазон
8–12 мкм
Целевая матрица
640×480, шаг 17 мкм
Угол обзора
12,4°×9,3°, по диагонали 15,6°
Диагональ изображения
13,6 мм
Среднее пропускание
более 85 %
Тип фокусировки
фиксированная, 3 м — бесконечность
Присоединительная резьба
M45×1–6 г
Задний рабочий отрезок
8,5 мм
Задний фокальный отрезок
13,92 мм
Габариты
диаметр 68 мм, длина 67,86 мм
Масса
185 г
Материал оптики
германий или халькогенид IG206
Покрытие
упрочнённое HD
Рабочая температура
−40…+80 °C
Температура хранения
−40…+80 °C
Мгновенное поле зрения
0,34 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
740 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
180 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)

Описание

Объектив с фиксированным фокусным расстоянием 50 мм и относительным отверстием F/0.85. Диагональ изображения 13,6 мм рассчитана на матрицу 640×480 с шагом 17 мкм, поле зрения — 12,4°×9,3°, по диагонали 15,6°.

Отверстие F/0.85 против типового F/1.0 даёт примерно 40 % прироста светового потока, что заметно на предельных дистанциях обнаружения. Обратная сторона — крупная входная линза: диаметр корпуса 68 мм, длина 67,86 мм, масса 185 г.

Атермализация удерживает фокус в диапазоне −40…+80 °C без подстройки — существенно для длиннофокусной схемы, где температурный уход фокуса проявляется резче всего. Среднее пропускание выше 85 %, наружная линза с упрочнённым HD-покрытием. Присоединение M45×1–6 г, задний рабочий отрезок 8,5 мм.

Ограничение — ближняя граница фокусировки 3 м и узкое поле: объектив предназначен исключительно для дальнего наблюдения.

Характеристики приведены по данным производителя: страница модели ↗
