Объектив Rising Optics RSLS50F1.4-640-25 — SWIR, 50 мм, F/1.4, фиксированный, InGaAs 640×480/25 мкм
Rising Optics · Китай под заказ
RSLS50F1.4-640-25

SWIR-объектив Rising Optics RSLS50F1.4-640-25, 50 мм, F1,4

Объектив коротковолнового ИК-диапазона 0,9–1,7 мкм под матрицу 640×480 с шагом 25 мкм. Берут для машинного зрения, контроля кремния и работы с лазерной подсветкой.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RSLS50F1.4-640-25
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
50 мм
Относительное отверстие
F/1,4
Спектральный диапазон
0,9–1,7 мкм
Целевая матрица
640×480, шаг 25 мкм
Угол обзора
18°×13°, по диагонали 22°
Диагональ изображения
20 мм
Среднее пропускание
более 80 %
Тип фокусировки
фиксированная, 1 м — бесконечность
Присоединительная резьба
M37×0,5–6 г
Задний рабочий отрезок
6,76 мм
Задний фокальный отрезок
13,6 мм

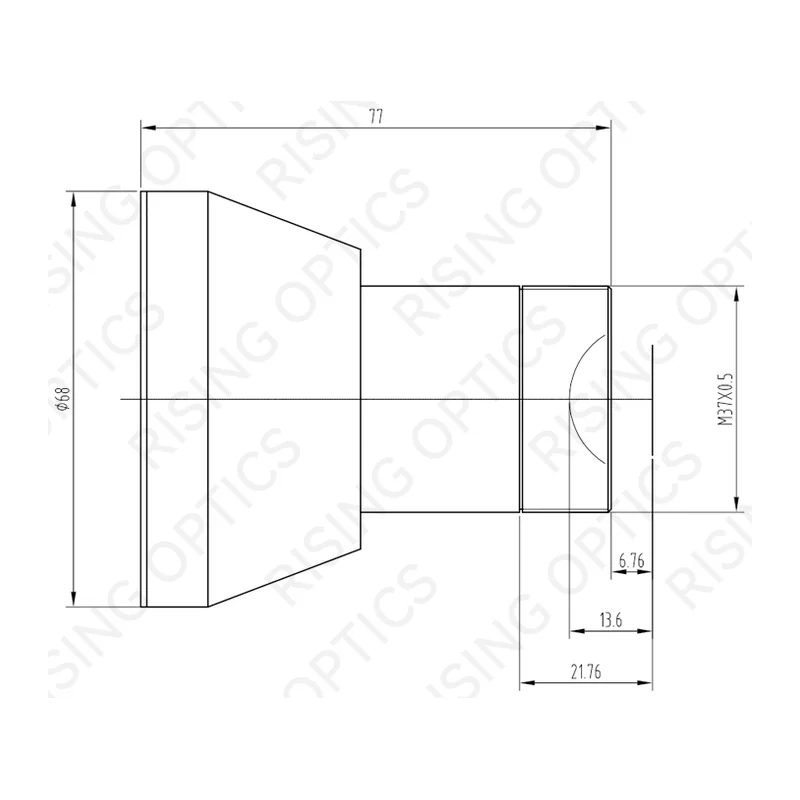

Габариты
диаметр 68 мм, длина 77 мм
Масса
202 г
Покрытие
просветляющее (AR)
Рабочая температура
−40…+80 °C
Температура хранения
−40…+80 °C
Мгновенное поле зрения
0,5 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
500 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
130 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)

Описание

Объектив с фиксированным фокусным расстоянием 50 мм и относительным отверстием F/1.4 рассчитан на коротковолновый диапазон 0,9–1,7 мкм — рабочую полосу матриц InGaAs. Диагональ изображения 20 мм соответствует формату 640×480 с шагом 25 мкм, поле зрения — 18°×13°, по диагонали 22°.

SWIR-канал строит изображение по отражённому, а не собственному излучению, поэтому применяется иначе, чем тепловизионный: контроль кремниевых пластин и наполненности тары, сортировка материалов, наблюдение сквозь дымку, регистрация излучения лазеров 1064 и 1550 нм. Для съёмки в темноте требуется подсветка.

Среднее пропускание выше 80 %, наружная поверхность просветлена. Корпус диаметром 68 мм и длиной 77 мм, масса 202 г, присоединение M37×0,5–6 г, задний рабочий отрезок 6,76 мм. Фокусировка фиксированная от 1 м до бесконечности.

Рабочий диапазон −40…+80 °C. Применение: промышленное машинное зрение, системы контроля качества, каналы регистрации лазерного излучения.

Характеристики приведены по данным производителя: страница модели ↗
