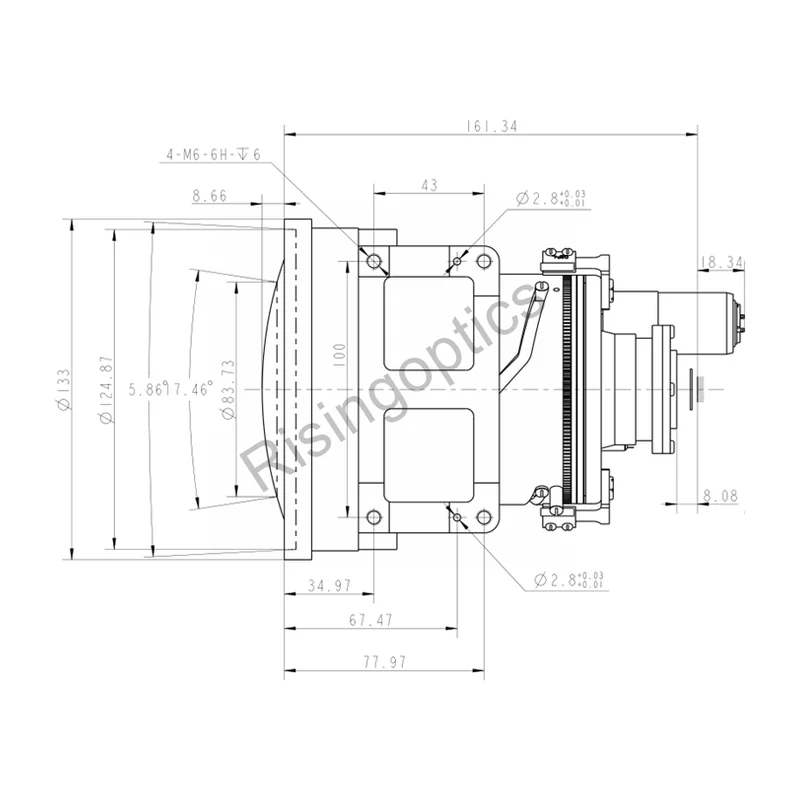

Объектив тепловизионный Rising Optics RS150&50F1.2&1.0 — LWIR двухпольный, 50/150 мм, F/1.0—1.2, 640×512 и 1024×768
Rising Optics · Китай под заказ
RS150&50F1.2&1.0

Двухпольный ИК-объектив LWIR Rising Optics RS150&50F1.2&1.0, 50/150 мм, F1,0/1,2

Двухпольный объектив 50/150 мм под матрицы 640×512 (12 и 17 мкм) и 1024×768/12 мкм. Применяется в системах дальнего наблюдения, где узкое поле работает от 25 м.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RS150&50F1.2&1.0
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
50 / 150 мм (два поля)
Относительное отверстие
F/1,0 (50 мм) / F/1,2 (150 мм)
Спектральный диапазон
8–12 мкм
Целевая матрица
1024×768 шаг 12 мкм; 640×512 шаг 17 мкм; 640×512 шаг 12 мкм
Угол обзора
8,78°×7,03° / 2,93°×2,35°
Тип фокусировки
моторизованная, с переключением полей
Дистанция построения изображения
широкое поле от 2,5 м, узкое от 25 м
Привод
постоянного тока, 12 В
Масса
не более 1,79 кг
Материал оптики
германий или халькогенид IG206
Покрытие
просветляющее (AR)
Рабочая температура
−40…+60 °C
Мгновенное поле зрения
0,24 мрад на пиксель (по широкому полю; расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
1040 м (по широкому полю; расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
260 м (по широкому полю; расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)

Описание

Объектив с двумя переключаемыми полями зрения: 50 мм при F/1.0 и 150 мм при F/1.2, рабочий диапазон 8–12 мкм. Поля зрения составляют 8,78°×7,03° и 2,93°×2,35°. Переключение и наведение резкости моторизованные, привод постоянного тока 12 В.

Оптика рассчитана на три формата матриц: 1024×768 с шагом 12 мкм, 640×512 с шагом 17 мкм и 640×512 с шагом 12 мкм.При кратности 1:3 узкое поле уже 3°: на 150 мм и матрице с шагом 12 мкм это 0,08 мрад на пиксель — втрое мельче, чем в широком поле. Ближняя граница построения изображения в узком поле — 25 м, в широком — 2,5 м; для задач ближней зоны объектив не предназначен. Масса до 1,79 кг требует соответствующей несущей способности поворотной платформы. Наружное покрытие просветляющее, рабочий диапазон −40…+60 °C.

Применение: стационарные посты дальнего наблюдения, береговые и периметровые комплексы, тяжёлые подвесы.

Характеристики приведены по данным производителя: страница модели ↗
