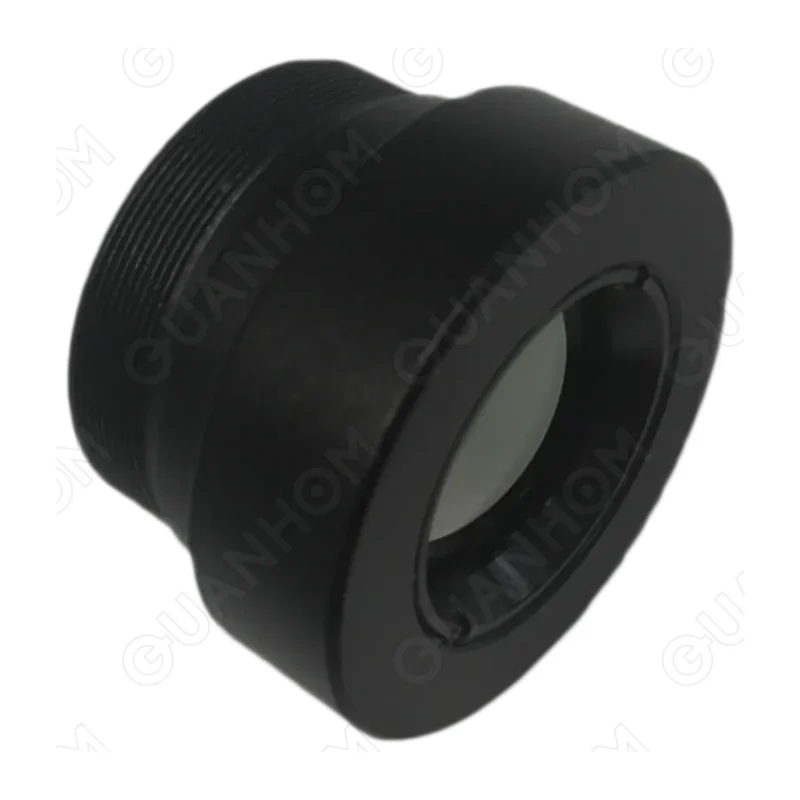

GLA1310 — атермализованный объектив LWIR 13 мм F/1.0
Широкоугольный объектив для компактных тепловизоров и модулей: обзорные каналы, автомобильное ночное видение, охранные камеры ближней зоны. Пассивная атермализация снимает необходимость перефокусировки при перепадах температуры.
- Артикул
- GLA1310
- Производитель
- Quanhom, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 13 мм, фиксированное
- Относительное отверстие
- F/1.0
- Спектральный диапазон
- 8–12 мкм
- Механизм фокусировки
- фиксированный, пассивная атермализация (перефокусировка не требуется)
- Поле зрения (по горизонтали)
- 640×512 при 12 мкм — 32,9°; 640×512 при 17 мкм — 45,4°; 384×288 при 12 мкм — 20,1°; 384×288 при 17 мкм — 28,2°
- Монтаж
- резьбовое
- Рабочая температура
- рабочая −40…+60 °C, хранение −60…+110 °C
- Защита и покрытие
- герметизация переднего элемента IP67; покрытие AR/DLC
- Габариты
- 30 × 19,5 мм
- Масса
- 30,5 г
Описание
Широкоугольный длинноволновый объектив с фиксированным фокусом 13 мм для компактных тепловизионных модулей: обзорные каналы, автомобильное ночное видение, охранные камеры ближней зоны. Масса 30,5 г, габарит 30×19,5 мм, монтаж резьбовой.
Поле зрения зависит не только от фокуса, но и от шага пикселя: у 640×512 с шагом 12 мкм сама матрица физически меньше, поэтому выходит 32,9° против 45,4° у той же матрицы с шагом 17 мкм. F/1.0 — предельная светосила для неохлаждаемого болометра: чем больше собранного потока, тем ниже шум кадра.
Пассивная атермализация компенсирует уход фокуса при перепадах температуры — подстройка не нужна, но и навести резкость на ближний объект нельзя. Покрытие AR/DLC защищает передний элемент от истирания, герметизация IP67.
Характеристики приведены по данным производителя: страница модели ↗
