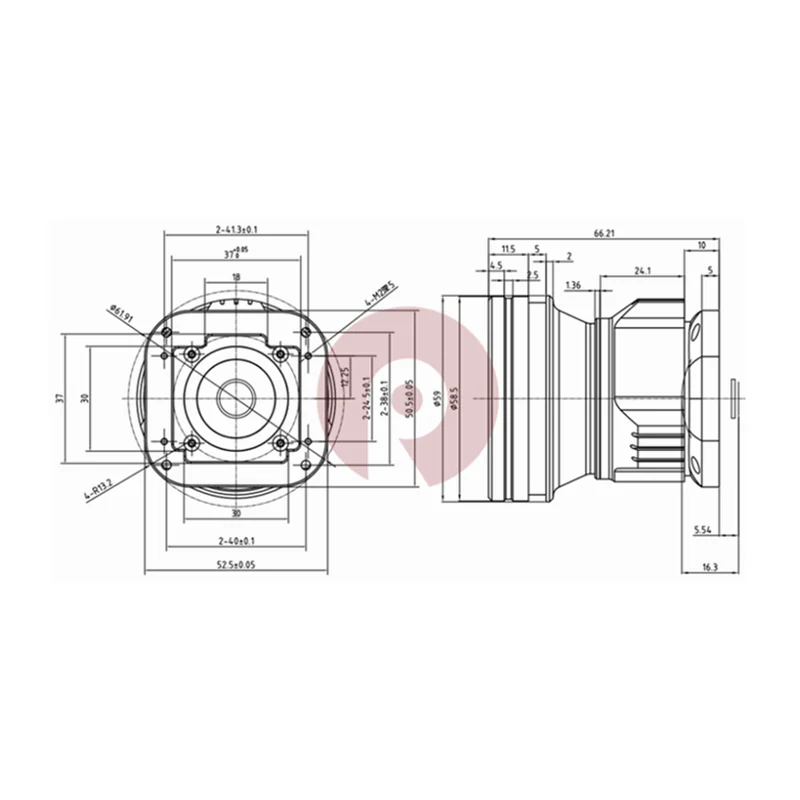

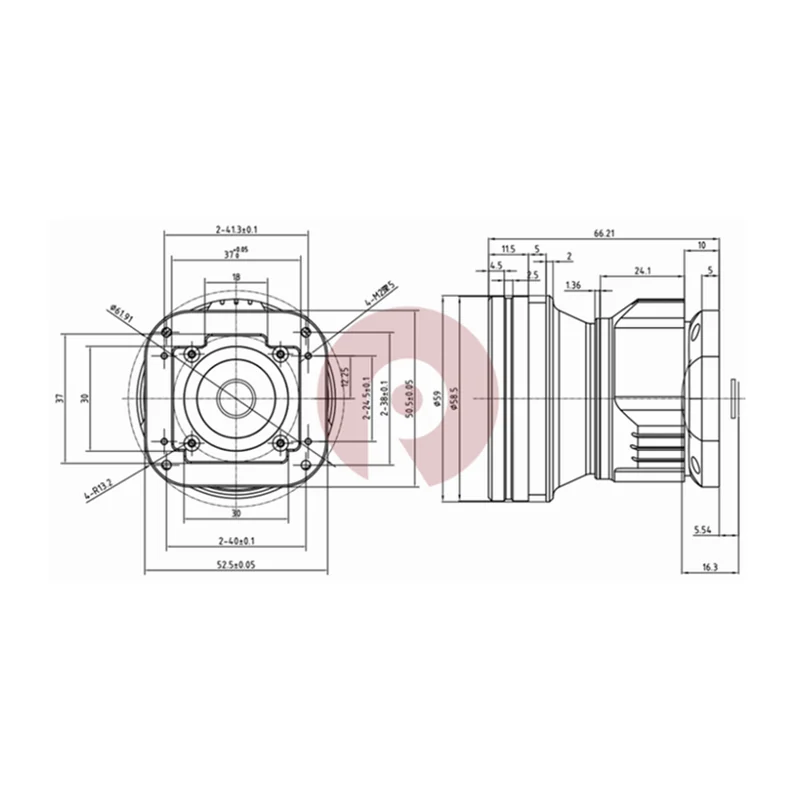

ИК-объектив LWIR Rising Optics RS19F1.1-640-17, 19 мм, F1,1
Длинноволновый объектив с ручной фокусировкой и пропусканием более 94 % для тепловизионных монокуляров и наблюдательных модулей 640×512/17 мкм.
- Артикул
- RS19F1.1-640-17
- Производитель
- Rising Optics, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 19 мм
- Спектральный диапазон
- 8–12 мкм (LWIR)
- Целевая матрица
- 640×512, шаг пикселя 17 мкм
- Угол обзора
- 33° × 26° × 41,6° (Г × В × Д)
- Диагональ изображения
- 13,93 мм
- Масса
- 78 г
- Тип фокусировки
- ручная
- Диапазон резкости
- от 1 м до бесконечности
- Присоединительная резьба
- M45×1–6 г
- Материал оптики
- германий или халькогенидное стекло IG206; в отдельной строке карточки указаны халькогенид, ZnSe (селенид цинка), ZnS (сульфид цинка), Si (кремний)
- Относительное отверстие
- F/1,1
- Среднее пропускание
- более 94 %
- Задний фокальный отрезок
- 18 мм (рабочий отрезок 8,5 мм, BFL 10 мм)
- Рабочая температура
- −40…+80 °C
- Температура хранения
- −40…+80 °C
- Внешнее покрытие
- опционально AR
- Мгновенное поле зрения
- 0,89 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Габариты (Ø / длина)
- 50 мм / 25,7 мм
- Расчётная дальность обнаружения человека
- 280 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 70 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Описание
Компактный длинноволновый объектив для тепловизионных наблюдательных модулей на матрице 640×512 с шагом пикселя 17 мкм. Заметная черта — высокое пропускание оптического тракта.
Фокусное расстояние 19 мм при F/1.1 даёт поле зрения 33° по горизонтали, 26° по вертикали и 41,6° по диагонали, диагональ кадра 13,93 мм. Среднее пропускание более 94 %. Масса 78 г, диаметр 50 мм, длина 25,7 мм, резкость от 1 м до бесконечности, рабочая температура и хранение −40…+80 °C.
Резьба M45×1–6 г, задний фокальный отрезок 18 мм при рабочем 8,5 мм. Фокусировка только ручная, дистанционного управления резкостью нет. Оптика — германий или IG206, в отдельных исполнениях халькогенид, ZnSe, ZnS и Si; покрытие AR опционально.
Характеристики приведены по данным производителя: страница модели ↗
