Объектив тепловизионный Rising Optics RSA8.7F1.0-640-12 — LWIR, 8,7 мм, F/1.0, атермализованный, 640×512/12 мкм
Rising Optics · Китай под заказ
RSA8.7F1.0-640-12

ИК-объектив LWIR Rising Optics RSA8.7F1.0-640-12, 8,7 мм, F1,0

Атермализованный объектив 8,7 мм с относительным отверстием F/1.0 под матрицу 640×512/12 мкм. Светосила F/1.0 даёт запас по чувствительности там, где сцена малоконтрастна.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RSA8.7F1.0-640-12
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
8,7 мм
Относительное отверстие
F/1,0
Целевая матрица
640×512, шаг 12 мкм
Угол обзора
50,8°×40,6°, по диагонали 69,8°
Диагональ изображения
9,83 мм
Среднее пропускание
более 90 %
Тип фокусировки
фиксированная, 0,3 м — бесконечность
Присоединительная резьба
M22×0,5–6 г
Задний рабочий отрезок
4,5 мм
Задний фокальный отрезок
10,81 мм

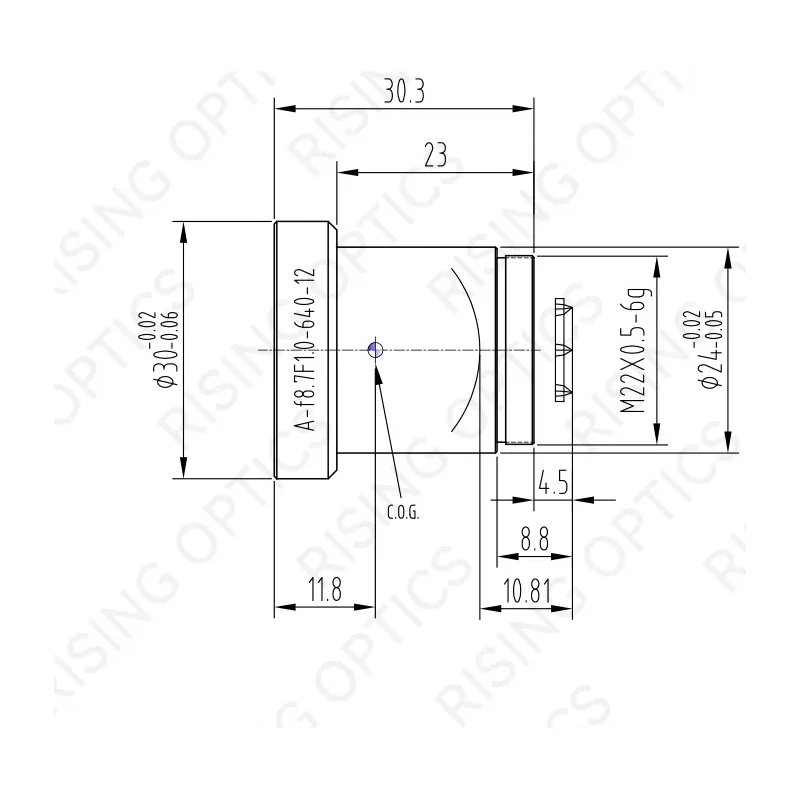

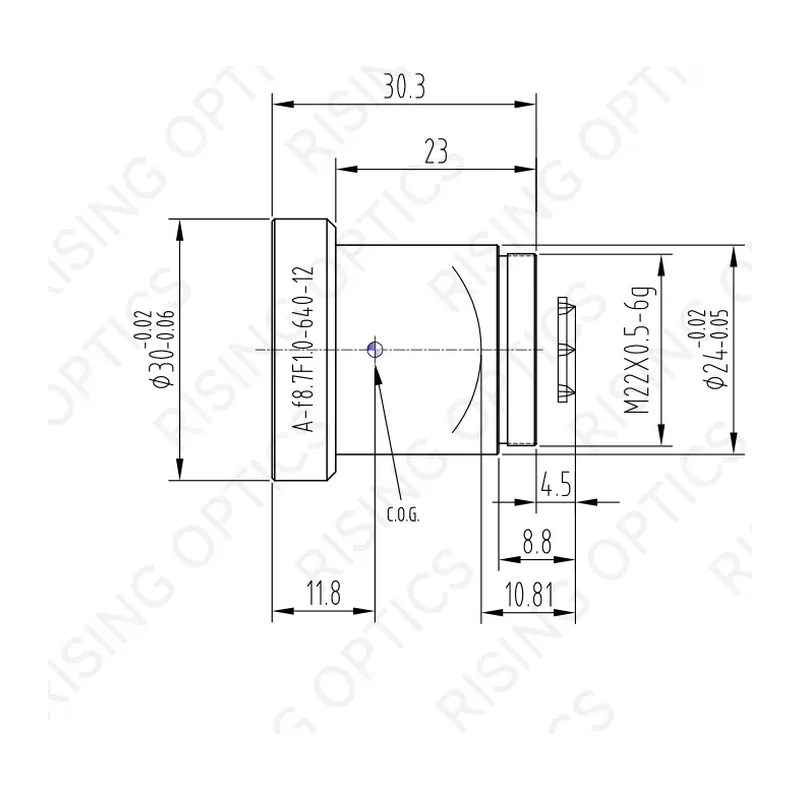

Габариты
диаметр 30 мм, длина 30,3 мм
Масса
33 г
Материал оптики
германий или халькогенид IG206
Покрытие
просветляющее (AR)
Рабочая температура
−40…+80 °C
Температура хранения
−40…+80 °C
Мгновенное поле зрения
1,38 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
180 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
50 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)

Описание

Объектив с фиксированным фокусным расстоянием 8,7 мм и относительным отверстием F/1.0. Диагональ изображения 9,83 мм полностью покрывает формат 640×512 при шаге 12 мкм, поле зрения — 50,8°×40,6°, по диагонали 69,8°.

Переход с F/1.2 на F/1.0 увеличивает световой поток на матрицу примерно в полтора раза, что напрямую улучшает эквивалентную разность температур системы при том же болометре. Плата за это — больший диаметр входной линзы и, соответственно, масса германия.

Конструкция атермализована на диапазон −40…+80 °C. Среднее пропускание выше 90 %, покрытие просветляющее. Габариты — диаметр 30 мм при длине 30,3 мм, масса 33 г, присоединение M22×0,5–6 г, задний рабочий отрезок 4,5 мм; малый отрезок требует проверки совместимости с корпусом модуля.

Применение: тепловизионные каналы наблюдения, где важнее чувствительность, чем угол обзора.

Характеристики приведены по данным производителя: страница модели ↗
