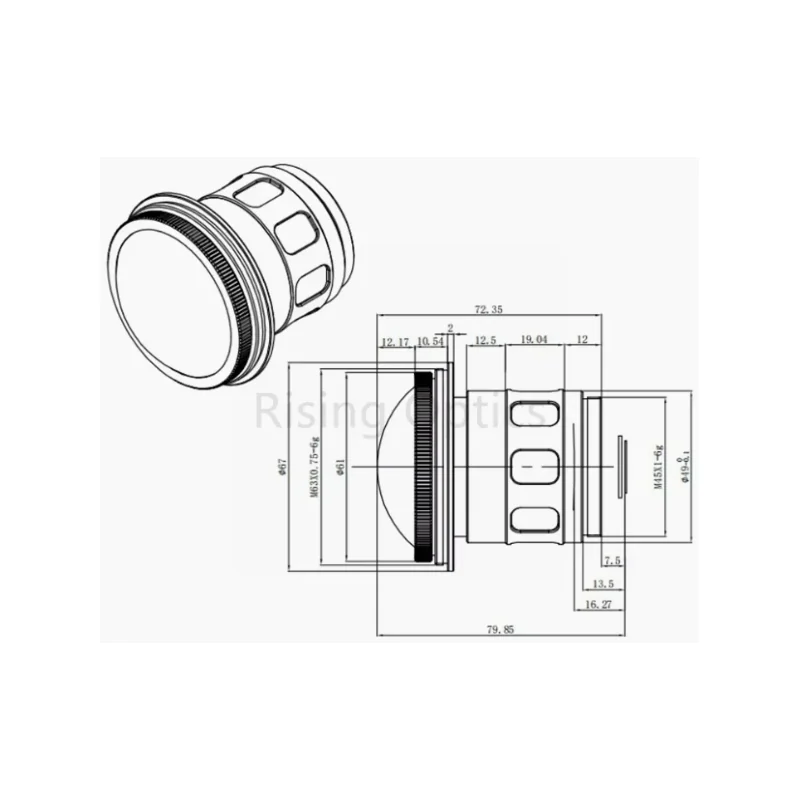

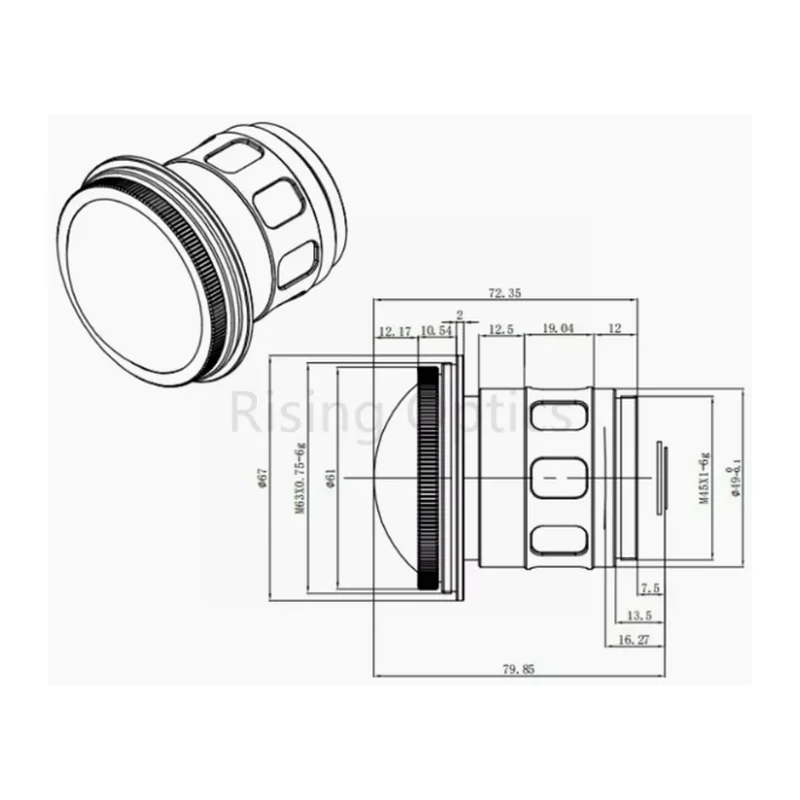

Объектив тепловизионный Rising Optics RSA-6F1.2-1280-12 — LWIR сверхширокоугольный, 6 мм, F/1.2, 1280×1024/12 мкм, 155°
Rising Optics · Китай под заказ
RSA-6F1.2-1280-12

ИК-объектив LWIR Rising Optics RSA-6F1.2-1280-12, 6 мм, F1,2

Сверхширокоугольный объектив с полем 155°×122° под матрицу высокого разрешения 1280×1024/12 мкм. Берут туда, где нужен и большой охват, и детализация внутри кадра.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RSA-6F1.2-1280-12
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
6 мм
Относительное отверстие
F/1,2
Спектральный диапазон
8–12 мкм
Целевая матрица
1280×1024, шаг 12 мкм
Угол обзора
155°×122°
Диагональ изображения
19,67 мм
Среднее пропускание
более 88 %
Тип фокусировки
фиксированная
Присоединительная резьба
M34×0,5–6 г
Задний рабочий отрезок
9,7 мм
Задний фокальный отрезок
13,25 мм
Габариты
80×80×49,3 мм
Масса
236 г
Материал оптики
германий, халькогенидное стекло, ZnSe, ZnS, кремний
Покрытие
просветляющее (AR)
Рабочая температура
−40…+80 °C
Температура хранения
−40…+80 °C
Мгновенное поле зрения
2 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
130 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
30 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)

Описание

Объектив с фиксированным фокусным расстоянием 6 мм и относительным отверстием F/1.2 покрывает крупный формат 1280×1024 при шаге 12 мкм: диагональ изображения 19,67 мм. Поле зрения 155°×122°, рабочий диапазон 8–12 мкм.

Сочетание широкого поля с матрицей 1,3 Мп даёт то, чего не даёт «рыбий глаз» на 640×480: при том же охвате угловое разрешение примерно вдвое выше, поэтому объекты в центральной зоне остаются читаемыми. Оптика собрана из германия, халькогенидного стекла, селенида и сульфида цинка, кремния; наружная поверхность просветлена.

Корпус прямоугольный, 80×80×49,3 мм, масса 236 г — заметно больше, чем у объективов формата 640×512, что определяется диаметром входного зрачка. Присоединение M34×0,5–6 г, задний рабочий отрезок 9,7 мм, фокусировка фиксированная. Среднее пропускание выше 88 %.

Рабочий диапазон −40…+80 °C. Применение: стационарные системы наблюдения с одним широкоугольным каналом вместо нескольких узких, обзорные каналы наземной и морской техники.

Характеристики приведены по данным производителя: страница модели ↗
