Объектив тепловизионный Rising Optics RS4.6-640-17-140° — LWIR «рыбий глаз», 4,6 мм, F/1.0, 640×480/17 мкм, 142°
Rising Optics · Китай под заказ
RS4.6-640-17-140°

ИК-объектив LWIR Rising Optics RS4.6-640-17-140°, 4,6 мм, F1,0, «рыбий глаз»

Сверхширокоугольный объектив «рыбий глаз» с полем 142° по горизонтали под матрицу 640×480/17 мкм. Ставят в системы кругового обзора, вождения и охраны ближней зоны.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RS4.6-640-17-140°
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
4,6 мм
Относительное отверстие
F/1,0
Спектральный диапазон
8–14 мкм
Целевая матрица
640×480, шаг 17 мкм
Угол обзора
142°×101°, по диагонали 178°
Диагональ изображения
13,6 мм
Среднее пропускание
более 87 %
Тип фокусировки
ручная, 0,5 м — бесконечность
Присоединительная резьба
M45×1–6 г
Задний рабочий отрезок
7,5 мм
Задний фокальный отрезок
8 мм

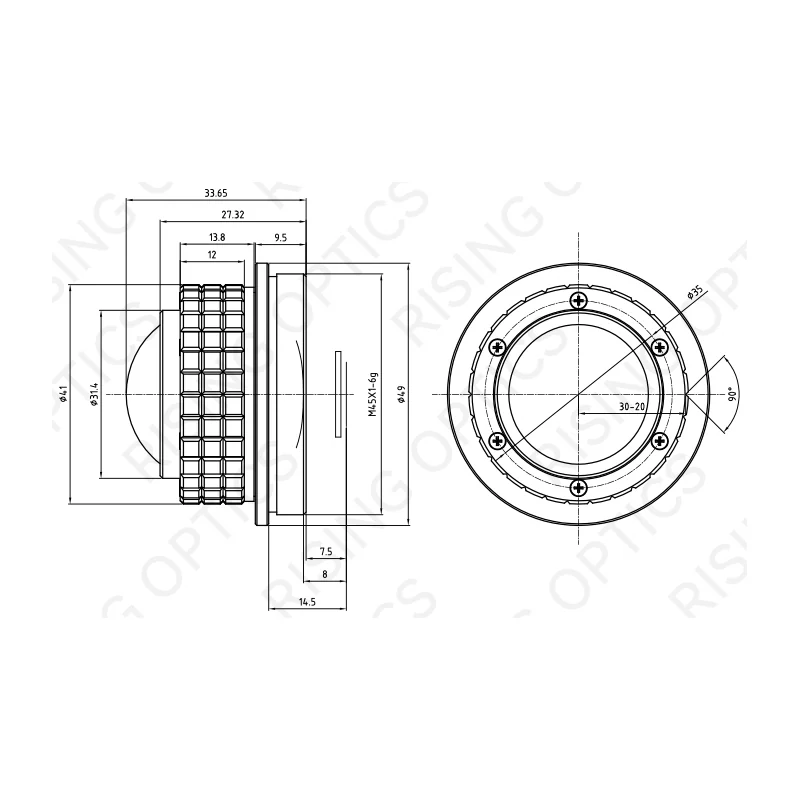

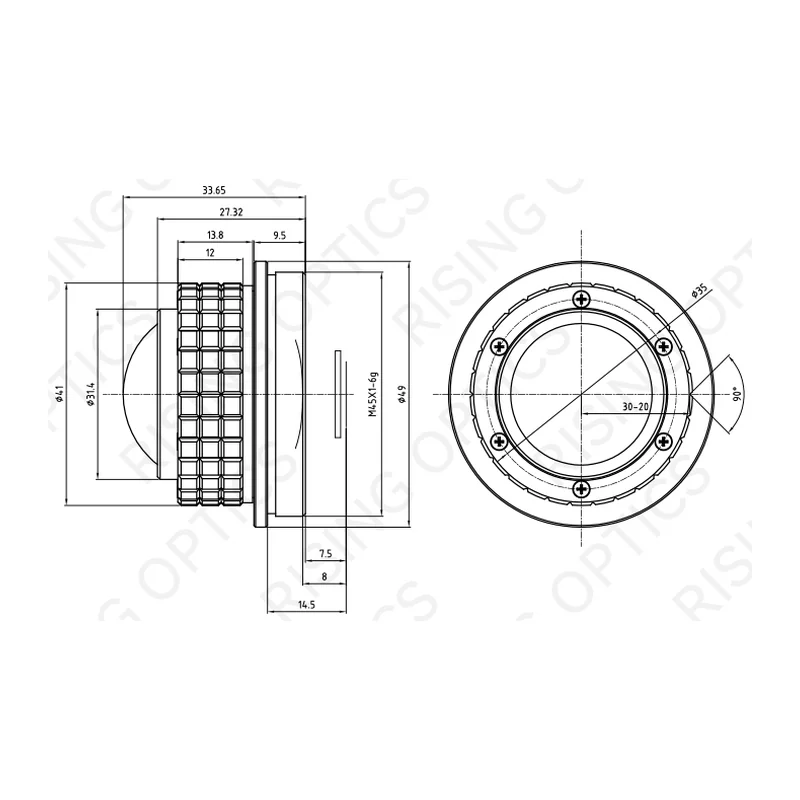

Габариты
диаметр 49 мм, длина 33,65 мм
Масса
100 г
Материал оптики
германий или халькогенид IG206
Покрытие
просветляющее (AR)
Рабочая температура
−45…+65 °C
Температура хранения
−40…+60 °C
Мгновенное поле зрения
3,7 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Расчётная дальность обнаружения человека
70 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
20 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Тип объектива
«рыбий глаз»

Описание

Объектив с фокусным расстоянием 4,6 мм и относительным отверстием F/1.0 обеспечивает поле зрения 142°×101°, по диагонали 178°. Диагональ изображения 13,6 мм рассчитана на неохлаждаемую матрицу 640×480 с шагом 17 мкм; рабочий диапазон 8–14 мкм.

Схема типа «рыбий глаз» даёт бочкообразную дистерсию, которую в большинстве применений компенсируют программно на стороне модуля. Изображение по краям поля закономерно теряет разрешающую способность — объектив предназначен для обнаружения и ориентации, а не для измерений и распознавания на дистанции.

Фокусировка ручная, от 0,5 м до бесконечности. Корпус диаметром 49 мм и длиной 33,65 мм, масса 100 г, присоединение M45×1–6 г, задний рабочий отрезок 7,5 мм. Среднее пропускание выше 87 %, покрытие просветляющее.

Рабочий диапазон −45…+65 °C. Применение: тепловизионные системы помощи водителю, круговой обзор наземной техники, охранное наблюдение помещений и ближнего периметра.

Характеристики приведены по данным производителя: страница модели ↗
