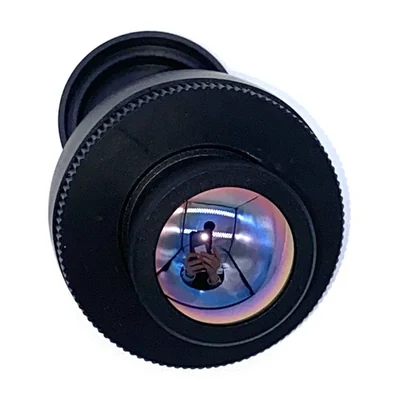

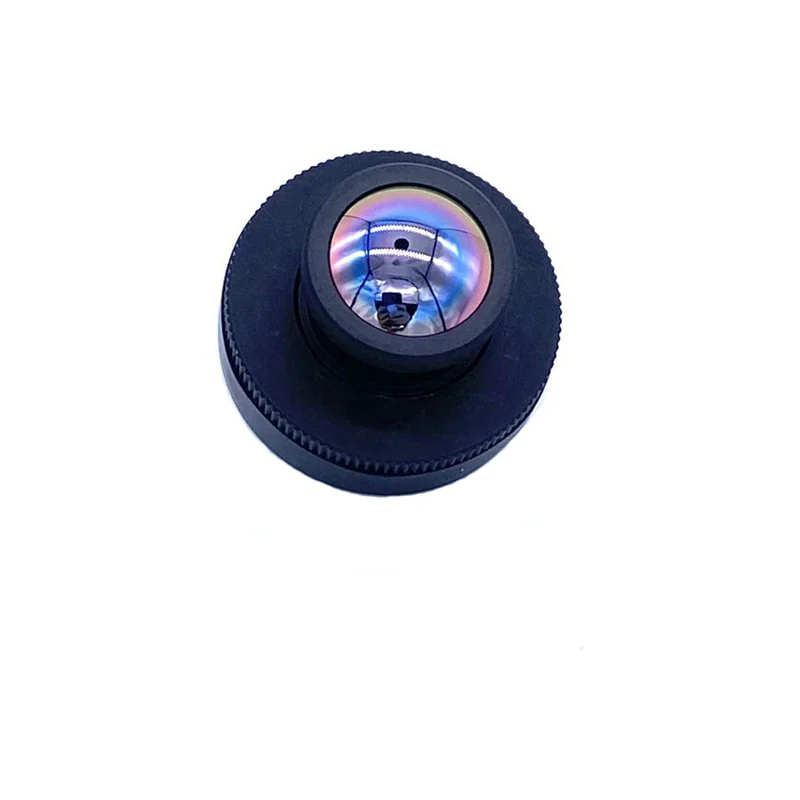

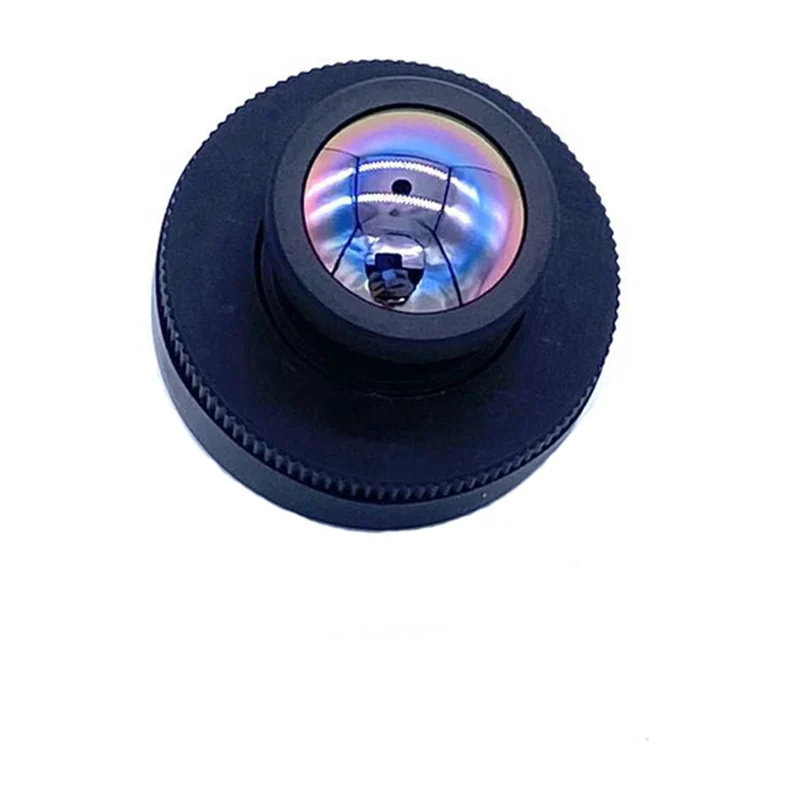

ИК-объектив LWIR Rising RSA4.1F1.2-640-12, f=4,1 мм, F/1.2, поле зрения 100°, 38 г
Rising Optics · Китай под заказ
RSA4.1F1.2-640-12

ИК-объектив LWIR Rising Optics RSA4.1F1.2-640-12, 4,1 мм, F1,2

Сверхширокоугольный неохлаждаемый длинноволновый объектив для компактных тепловизионных модулей 640×512/12 мкм на лёгких БПЛА и миниатюрных подвесах.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RSA4.1F1.2-640-12
Производитель
Rising Optics, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Инфракрасная оптика: подбор по фокусному»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
4,1 мм
Спектральный диапазон
8–12 мкм (LWIR)
Целевая матрица
640×512, шаг пикселя 12 мкм
Угол обзора
100° (Г) × 82° (В) × 126° (Д)
Диагональ изображения
9,83 мм (при пикселе 12 мкм)
Масса
38 г
Тип фокусировки
фиксированный фокус
Диапазон резкости
от 0,3 м до бесконечности
Присоединительная резьба
M25×0,5
Материал оптики
германий или халькогенидное стекло IG206
Относительное отверстие
F/1,2
Среднее пропускание
более 90 %
Задний фокальный отрезок
14 мм (рабочий отрезок 8 мм, BFL 9,11 мм)
Рабочая температура
−40…+80 °C
Температура хранения
−40…+80 °C
Внешнее покрытие
опционально DLC
Мгновенное поле зрения
2,93 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
Габариты (Ø / длина)
32 мм / 24,05 мм
Расчётная дальность обнаружения человека
90 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
Расчётная дальность распознавания человека
20 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)

Описание

Неохлаждаемый объектив длинноволнового ИК-диапазона 8–12 мкм с фиксированным фокусом. Задача такой оптики — обзор вблизи и под аппаратом: широкий угол, малая масса, отсутствие наводки на резкость в полёте.

Фокусное расстояние 4,1 мм при F/1.2 открывает 100° по горизонтали, 82° по вертикали и 126° по диагонали на матрице 640×512 с шагом пикселя 12 мкм, диагональ кадра 9,83 мм. Резкость держится от 0,3 м до бесконечности. Масса 38 г, диаметр 32 мм, длина 24,05 мм, среднее пропускание более 90 %.

Присоединение — резьба M25×0,5; посадку в камеру определяет задний фокальный отрезок 14 мм при рабочем отрезке 8 мм. Оптика из германия или халькогенидного стекла IG206, наружное покрытие DLC — опция. Рабочая температура и хранение −40…+80 °C.

Характеристики приведены по данным производителя: страница модели ↗
