ИК-объектив LWIR Rising Optics RSA7.5F1.2-640-12, 7,5 мм, F1,2
Атермализованный объектив среднего угла под матрицу 640×512/12 мкм. Типовое решение для БПЛА-подвесов и носимых тепловизоров, где 58° по горизонтали — рабочий компромисс между обзором и детализацией.
- Артикул
- RSA7.5F1.2-640-12
- Производитель
- Rising Optics, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Входит в подборку «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 7,5 мм
- Относительное отверстие
- F/1,2
- Целевая матрица
- 640×512, шаг 12 мкм
- Угол обзора
- 58,4°×46,8°, по диагонали 74,6°
- Диагональ изображения
- 9,84 мм
- Среднее пропускание
- более 92 %
- Тип фокусировки
- фиксированная, 0,3 м — бесконечность
- Присоединительная резьба
- M20×0,5–6 г
- Задний рабочий отрезок
- 8,3 мм
- Задний фокальный отрезок
- 9,39 мм
- Габариты
- диаметр 30 мм, длина 33,43 мм
- Масса
- 33 г
- Материал оптики
- германий или халькогенид IG206
- Покрытие
- просветляющее (AR)
- Рабочая температура
- −40…+80 °C
- Температура хранения
- −40…+80 °C
- Мгновенное поле зрения
- 1,6 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 160 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 40 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Описание
Фиксированное фокусное расстояние 7,5 мм при относительном отверстии F/1.2 и диагонали изображения 9,84 мм. Поле зрения 58,4°×46,8°, по диагонали 74,6° — размер, который чаще всего выбирают для основного канала лёгкого тепловизора: сцена охватывается целиком, но объекты уже читаемы.
Атермализация удерживает фокус в диапазоне −40…+80 °C, подстройка не требуется. Среднее пропускание выше 92 %, оптика — германий либо халькогенидное стекло IG206, наружная поверхность просветлена.

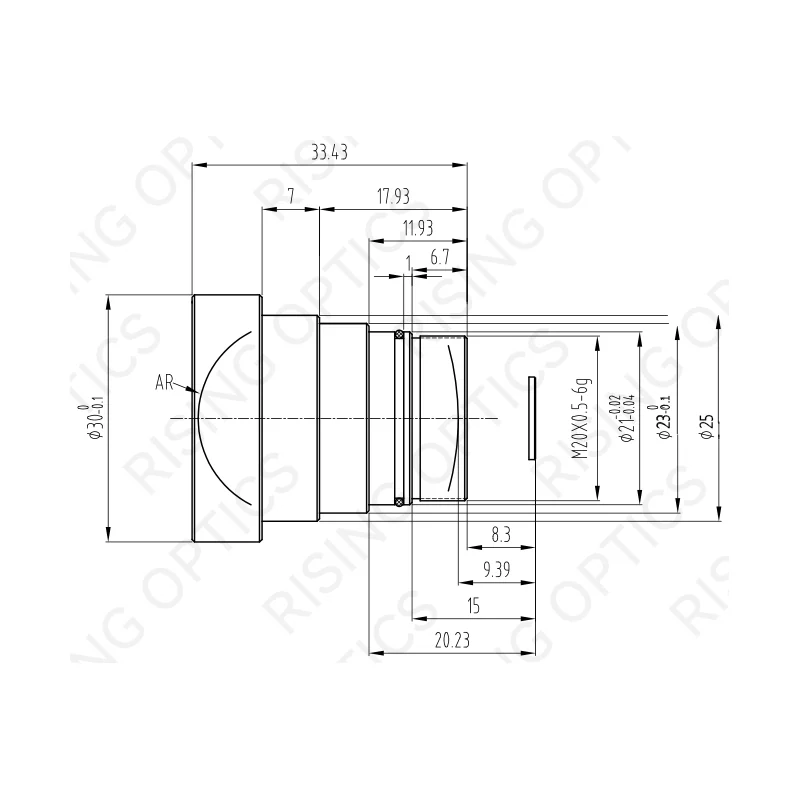

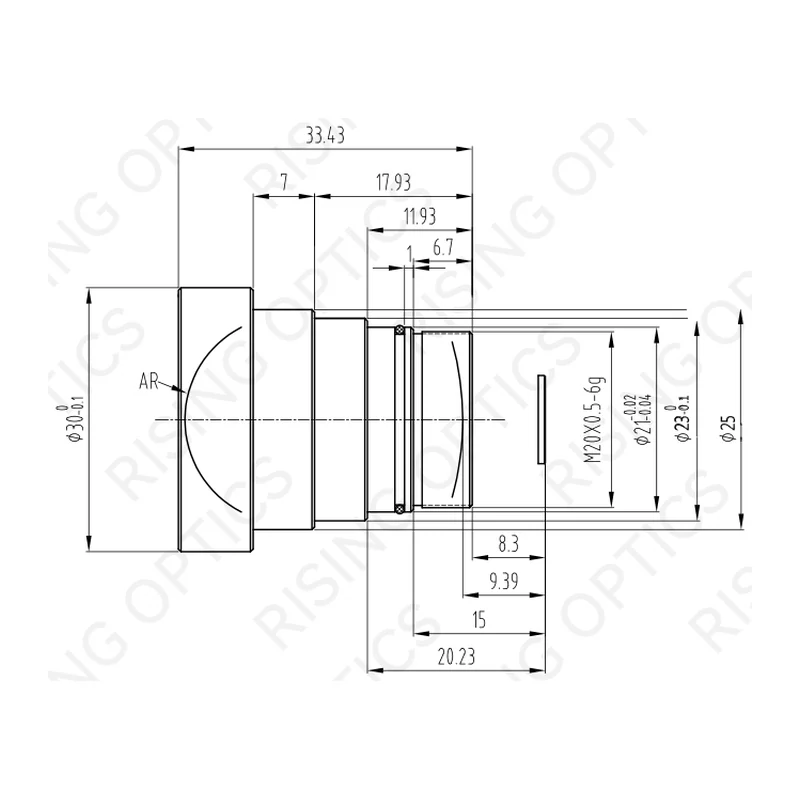

Корпус диаметром 30 мм и длиной 33,43 мм, масса 33 г, присоединение M20×0,5–6 г, задний рабочий отрезок 8,3 мм. Ближняя граница фокусировки 0,3 м.
Ограничение — фиксированный фокус: смена поля зрения возможна только заменой объектива. Применение: полезная нагрузка БПЛА, ручные тепловизионные приборы, системы периметрового наблюдения ближней зоны.
Характеристики приведены по данным производителя: страница модели ↗
