ИК-объектив LWIR Rising Optics RSA9.1F1.2-640-12, 9,1 мм, F1,2
Облегчённый атермализованный объектив 9,1 мм массой 12,4 г под матрицу 640×512/12 мкм. Берут в подвесы БПЛА и носимую технику, где счёт идёт на граммы.
- Артикул
- RSA9.1F1.2-640-12
- Производитель
- Rising Optics, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 9,1 мм
- Относительное отверстие
- F/1,2
- Спектральный диапазон
- LWIR, 8–12 мкм — типовое значение серии; на странице производителя параметр не указан
- Целевая матрица
- 640×512, шаг 12 мкм
- Угол обзора
- 48°×38°, по диагонали 62°
- Диагональ изображения
- 9,83 мм
- Среднее пропускание
- более 90 %
- Тип фокусировки
- фиксированная, 0,5 м — бесконечность
- Присоединительная резьба
- M22×0,5–6 г
- Задний рабочий отрезок
- 9 мм
- Задний фокальный отрезок
- 9,5 мм

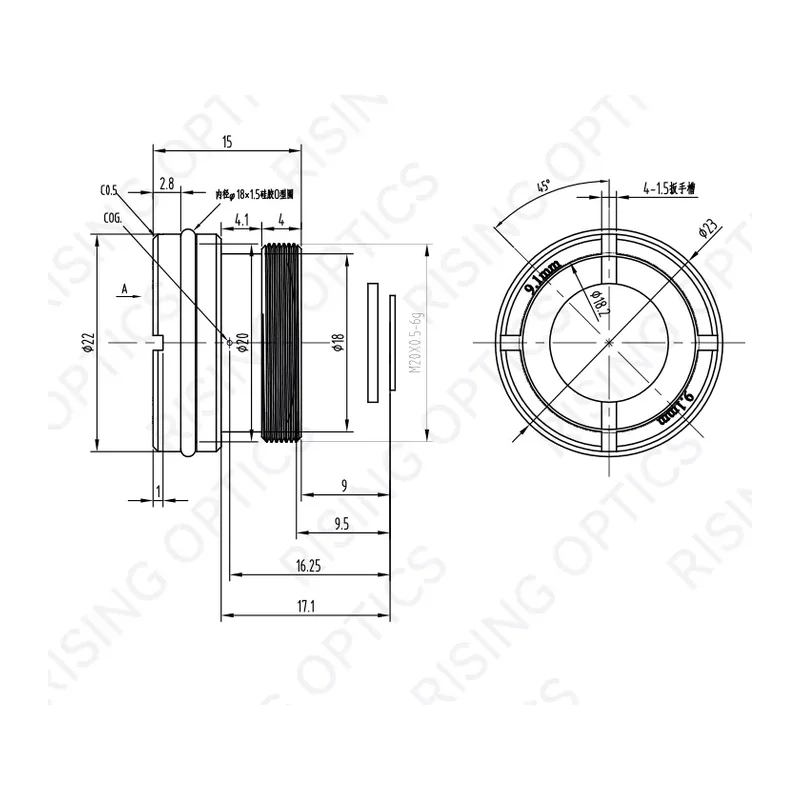

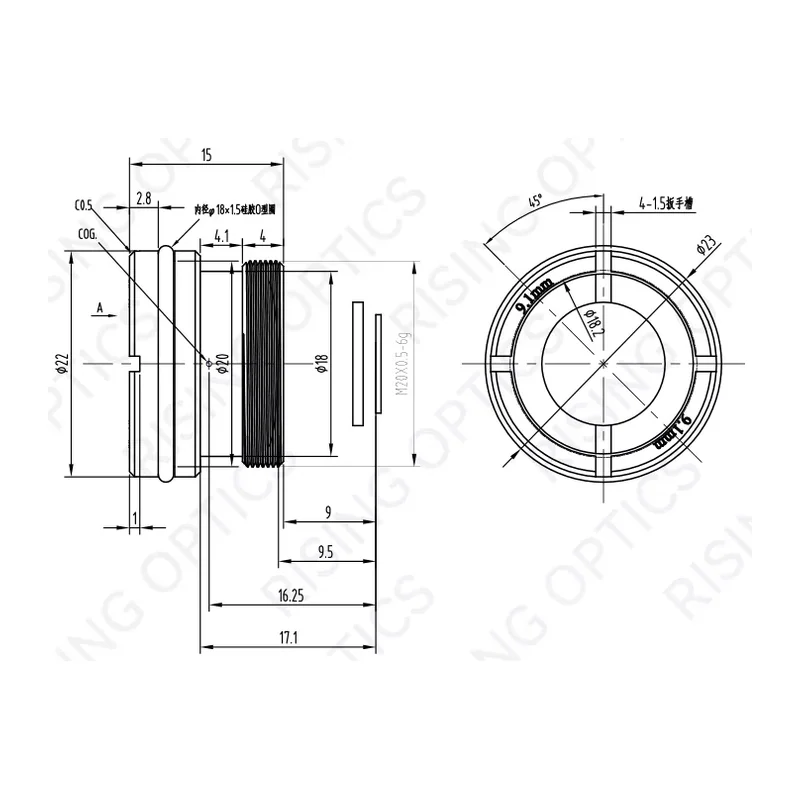

- Габариты
- диаметр 22 мм, длина 15 мм
- Масса
- 12,4 г ± 5 %
- Материал оптики
- германий или халькогенид IG206
- Покрытие
- HD или просветляющее (AR)
- Рабочая температура
- −40…+80 °C
- Мгновенное поле зрения
- 1,32 мрад на пиксель (расчёт: шаг пикселя, делённый на фокусное расстояние)
- Расчётная дальность обнаружения человека
- 190 м (расчёт по критерию Джонсона: объект 0,75 м, 1,5 периода; без учёта атмосферы и контраста)
- Расчётная дальность распознавания человека
- 50 м (расчёт по критерию Джонсона: объект 0,75 м, 6 периодов)
Описание
Фиксированный объектив 9,1 мм с относительным отверстием F/1.2 и рабочим диапазоном 8–12 мкм. Диагональ изображения 9,83 мм соответствует формату 640×512 при шаге 12 мкм, поле зрения — 48°×38°, по диагонали 62°.
Отличительная черта позиции — масса 12,4 г ± 5 % при диаметре корпуса 22 мм и длине 15 мм. Это втрое легче типовых объективов того же фокуса и делает изделие пригодным для микроподвесов и приборов с ограничением по моменту на стабилизаторе.
Атермализация обеспечивает удержание фокуса в диапазоне −40…+80 °C. Среднее пропускание выше 90 %; доступны просветляющее AR- и упрочнённое HD-покрытие наружной линзы. Присоединение M22×0,5–6 г, задний рабочий отрезок 9 мм.
Ближняя граница фокусировки — 0,5 м, для задач контроля вплотную объектив не подходит. Применение: полезная нагрузка малых БПЛА, компактные наблюдательные модули.
Характеристики приведены по данным производителя: страница модели ↗
