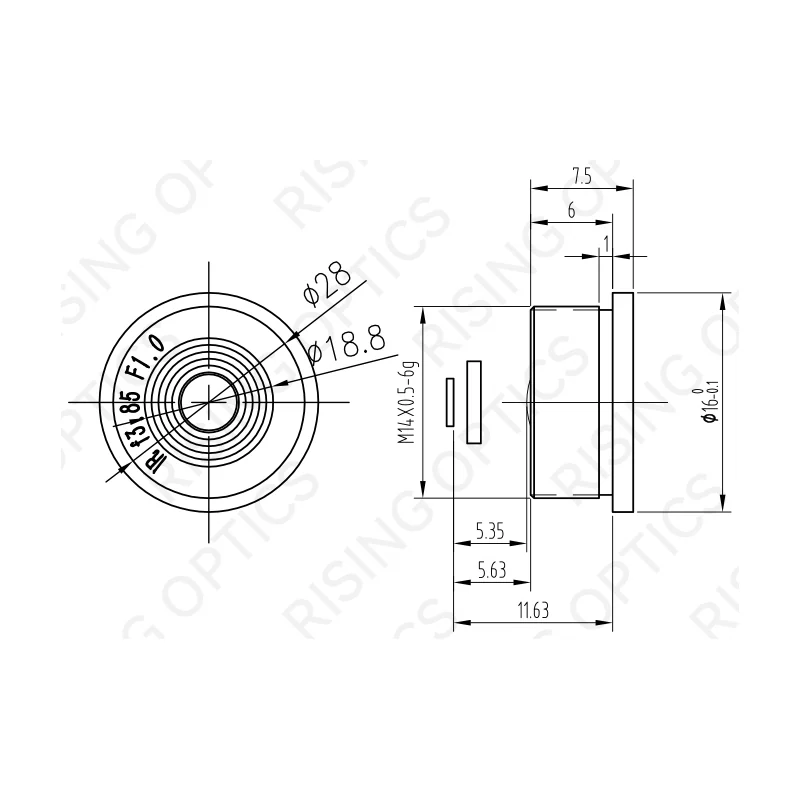

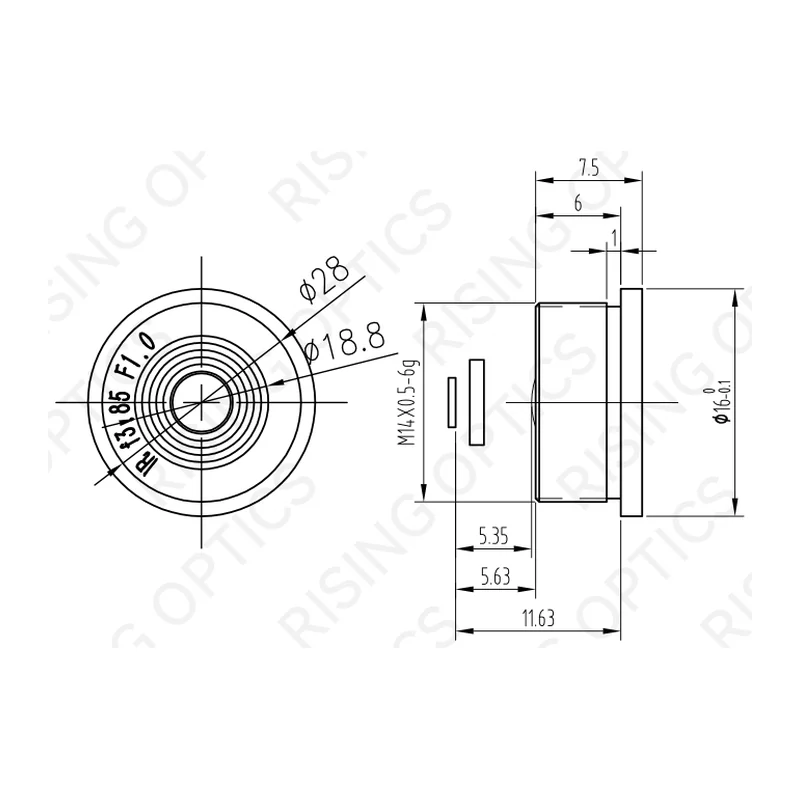

Объектив тепловизионный Rising Optics RSA3.85F1.0-160-17 — LWIR, 3,85 мм, F/1.0, атермализованный, 160×120/17 мкм
Rising Optics · Китай под заказ
RSA3.85F1.0-160-17

Объектив тепловизионный Rising Optics RSA3.85F1.0–160–17, LWIR

Сверхкомпактный атермализованный объектив для тепловизионных модулей на матрице 160×120 с шагом 17 мкм: носимые приборы, датчики присутствия, лёгкие БПЛА-подвесы.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
RSA3.85F1.0-160-17
Производитель
Rising Optics, Китай
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: спектральный диапазон — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Фокусное расстояние
3,85 мм
Относительное отверстие
F/1.0
Целевая матрица
160×120, шаг 17 мкм
Угол обзора
38,9°×29,6°, по диагонали 47,6°
Диагональ изображения
3,4 мм
Среднее пропускание
более 95 %
Тип фокусировки
фиксированная, 0,3 м — бесконечность
Присоединительная резьба
M14×0,5
Задний рабочий отрезок
11,63 мм
Задний фокальный отрезок
5,35 мм
Габариты
диаметр 16 мм, длина 7,5 мм
Масса
4 г
Материал оптики
германий или халькогенид IG206
Покрытие
просветляющее (AR)
Рабочая температура
−20…+60 °C
Температура хранения
−40…+80 °C

Описание

Объектив с фиксированным фокусным расстоянием 3,85 мм и относительным отверстием F/1.0 рассчитан на неохлаждаемую микроболометрическую матрицу 160×120 с шагом 17 мкм (диагональ изображения 3,4 мм). Поле зрения 38,9°×29,6° по горизонтали и вертикали, 47,6° по диагонали.

Оптическая схема атермализована: фокус удерживается без перенастройки во всём рабочем диапазоне −20…+60 °C, что снимает необходимость в моторизованной подфокусировке. Среднее пропускание выше 95 % — высокий показатель для LWIR-тракта, достигнутый за счёт германия либо халькогенидного стекла IG206 с просветляющим покрытием.

Масса 4 г и габариты 16 мм в диаметре при длине 7,5 мм делают объектив пригодным для приборов с жёстким лимитом по массе. Присоединение — резьба M14×0,5, задний рабочий отрезок 11,63 мм, фокусировка фиксированная от 0,3 м до бесконечности.

Ограничение — малый формат матрицы: объектив не покрывает поле 384×288 и выше. Применение: тепловизионные прицельные и наблюдательные насадки начального уровня, охранные датчики, лёгкая полезная нагрузка.

Характеристики приведены по данным производителя: страница модели ↗
