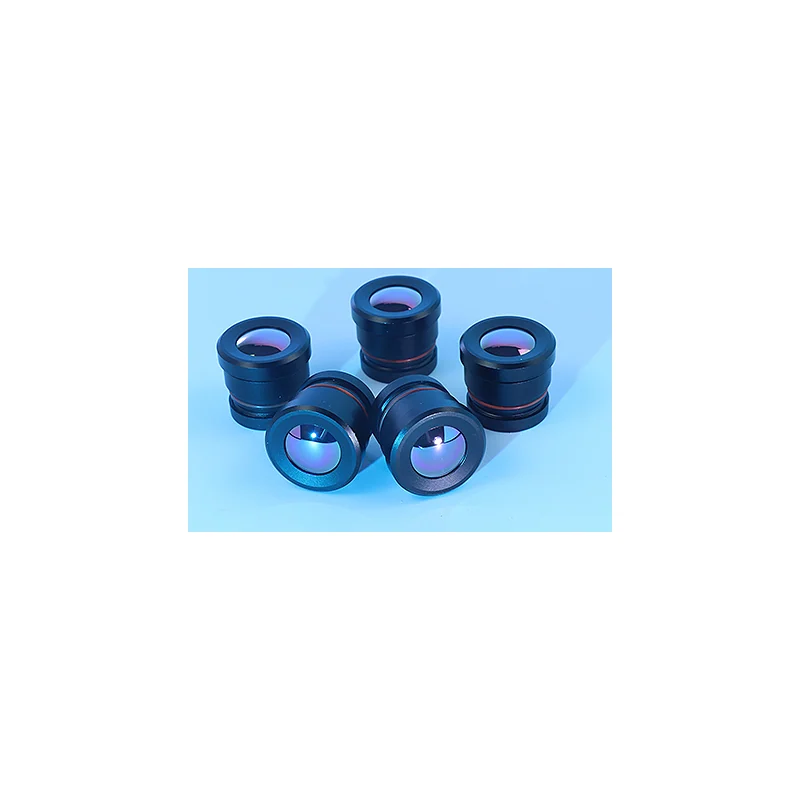

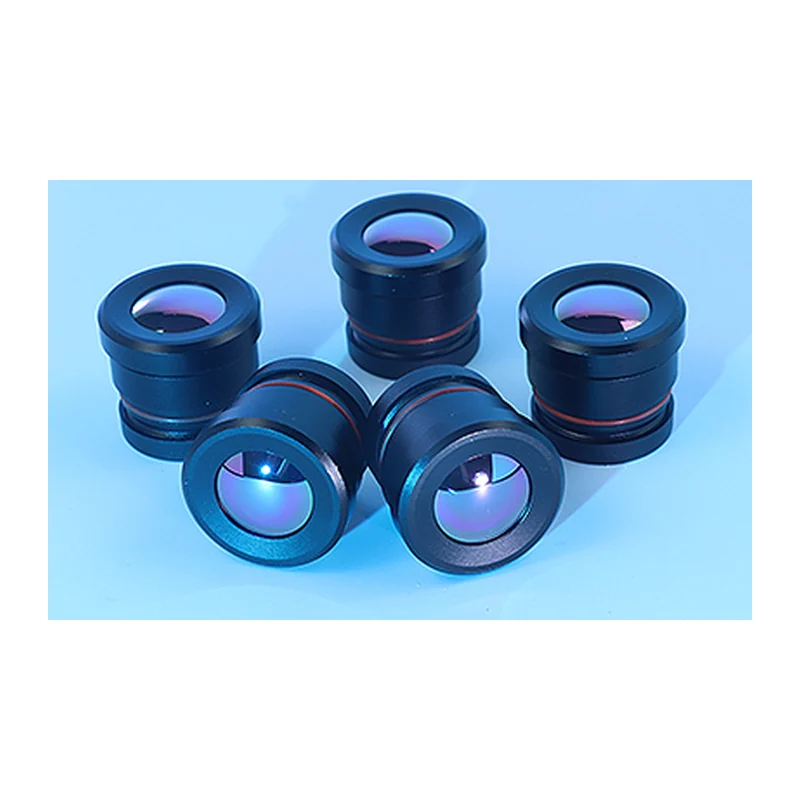

Атермализованный LWIR-объектив 4,3 мм f/1.0
Сверхширокоугольный тепловизионный объектив 8–12 мкм для компактных БПЛА-камер, где нужен максимальный обзор без перефокусировки при перепаде температур.
- Артикул
- 301-001
- Производитель
- Shalom EO, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: относительное отверстие — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Фокусное расстояние
- 4,3 мм
- Диафрагма F/#
- 1,0
- Спектральный диапазон
- 8–12 мкм
- Поле зрения (384×288, 17 мкм)
- 88,0° × 65,3°
- Поле зрения (384×288, 12 мкм)
- 61,2° × 45,6°
- Поле зрения (320×240, 17 мкм)
- 72,5° × 54,0°
- Поле зрения (320×240, 12 мкм)
- 50,7° × 38,0°
- Поле зрения (160×120, 17 мкм)
- 35,7° × 26,6°
- Тип фокусировки
- фиксированная (Fixed), атермализованная
- Диапазон фокусировки
- от 0,2 м до бесконечности
- Дисторсия по диагонали поля
- менее 37 %
- Среднее пропускание
- более 84 %
- Покрытие передней поверхности
- DLC (алмазоподобный углерод)
- Масса
- 54 г
- Габариты (диаметр × длина)
- Ø39 × 32,33 мм
- Присоединительная резьба
- M25×0,5–6g
- Рабочий отрезок (B.W.D)
- 9 мм
- Материал
- анодированный алюминий
- Степень защиты
- IP67
- Рабочая температура
- от −40 до +60 °C
- Срок изготовления
- 5–6 недель
Описание
Короткофокусный объектив 8–12 мкм для тепловизионного модуля лёгкого беспилотника: одним кадром берёт почти всю сцену под аппаратом. Присоединяется резьбой M25×0,5–6g, рабочий отрезок 9 мм, корпус из анодированного алюминия с классом защиты IP67.
Фокусное расстояние 4,3 мм при светосиле f/1,0 даёт поле зрения 88,0° × 65,3° на матрице 384×288 с шагом 17 мкм и 72,5° × 54,0° на формате 320×240. Атермализованная фиксированная фокусировка удерживает резкость от 0,2 м до бесконечности в интервале −40…+60 °C, среднее пропускание превышает 84 %, передняя поверхность закрыта покрытием DLC. Масса 54 г, габариты Ø39 × 32,33 мм.
Плата за широкий угол — дисторсия по диагонали до 37 %, которую в измерительных и картографических задачах компенсируют программно.
Характеристики приведены по данным производителя: страница модели ↗
