Объектив инфракрасный CNGEIR Germanium Aspheric Optical Lens
CNGEIR · Китай под заказ
CNGEIR Germanium Aspheric Optical Lens

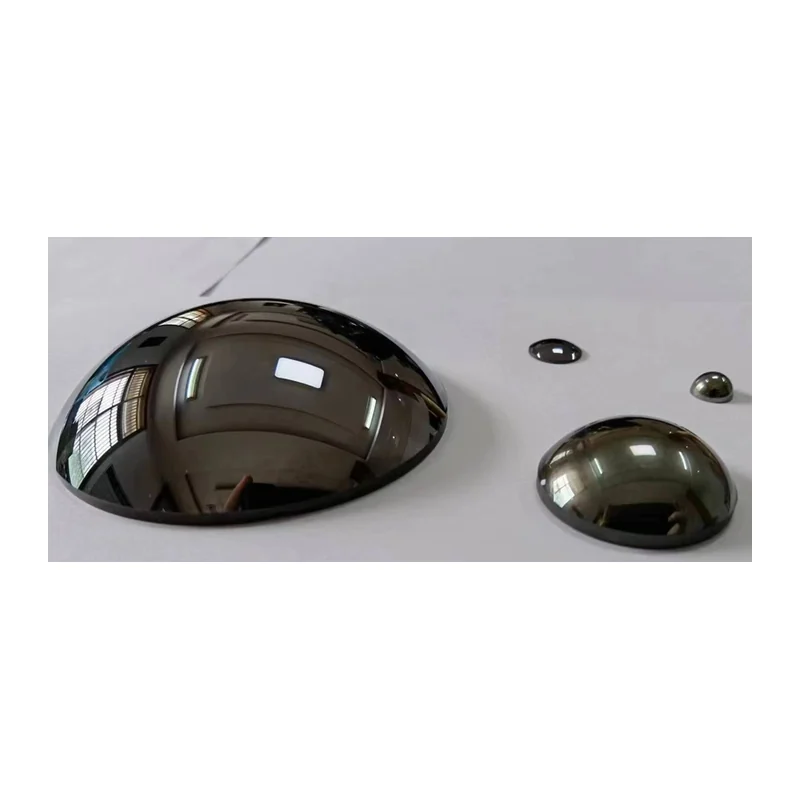

Асферическая ИК-линза CNGEIR из германия

Асферическая ИК-линза из германия для ИК-объективов, изготовление под заказ: диаметр 12–450 мм, асферическая обработка — до 12–200 мм, допуск толщины по центру ± 0,02 мм, чистота поверхности 20/10 или 10/5.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CNGEIR Germanium Aspheric Optical Lens
Производитель
CNGEIR, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: относительное отверстие, масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Асферическая ИК-линза CNGEIR из германия — диаметр 12 мм…450 мм, материал Ge, обработка поверхности 20/10, 10/5. Из остального: диаметр асферической обработки 12–200 мм. Прочее: толщина допуск толщины по центру ± 0,02 мм. Производитель — CNGEIR, Китай; раздел каталога — инфракрасная оптика и объективы для тепловизоров.

Характеристики

Материал
Ge
Диаметр
12 мм…450 мм
Толщина
допуск толщины по центру ± 0,02 мм
Обработка поверхности
20/10, 10/5
Диаметр асферической обработки
12–200 мм
Допуск диаметра
± 0,05 мм
Точность поверхности
PV λ/10, λ/20
Шероховатость поверхности
Ra ≤ 0,04 мкм
Локальная ошибка
≤ 0,5
Децентрировка
≤ 1′
Допуск общей высоты
± 0,02 мм
Допуск стрелки прогиба вогнутой поверхности
± 0,02 мм

Описание

Асферическая линза из монокристаллического германия для фокусировки и коллимации инфракрасного излучения. Асферический профиль снижает сферическую аберрацию по сравнению со сферической оптикой, а высокий показатель преломления германия и его пропускание в ИК-диапазоне позволяют строить компактные объективы тепловизионных систем.

Диаметр заготовки — от 12 до 450 мм, асферическая алмазная обточка выполняется на диаметрах 12–200 мм. Допуск диаметра ± 0,05 мм, допуск толщины по центру ± 0,02 мм, общей высоты и стрелки прогиба вогнутой поверхности — ± 0,02 мм. Чистота поверхности 20/10 или 10/5, точность формы PV λ/10 или λ/20, шероховатость Ra ≤ 0,04 мкм, децентрировка ≤ 1′.

Применяется в объективах тепловизоров и других ИК-приборов, где нужны резкое изображение и минимум оптических элементов. Геометрия и параметры изготавливаются под заказ по чертежу.

Характеристики приведены по данным производителя: страница модели ↗
