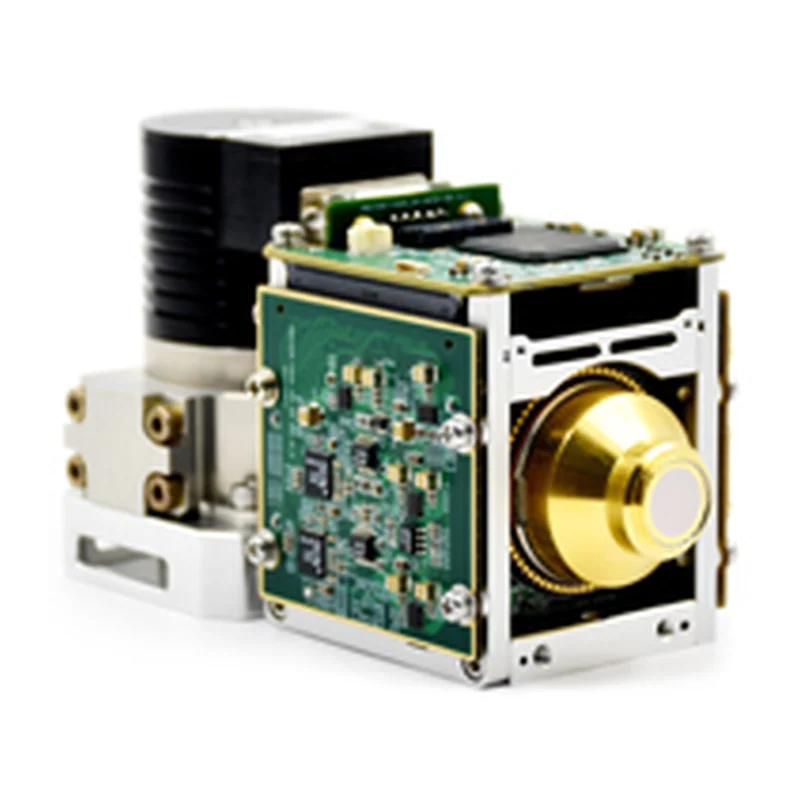

Тепловизионная камера 640×512, 15 мкм, охлаждаемый
OEM · Азия под заказ
TIC-640x512-15

Тепловизионная камера 640×512, 15 мкм, охлаждаемый

Единственный охлаждаемый модуль каталога. Средневолновый диапазон 3,7–4,8 мкм и чувствительность ≤ 25 мК дают кратно большую дальность обнаружения и детализацию по сравнению с неохлаждаемыми ядрами; поддерживает объективы с 20-кратным трансфокатором и частоту до 100 Гц. Применяется в системах дальнего наблюдения и контроля воздушного пространства.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
TIC-640x512-15
Производитель
OEM, Азия
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: фокусное расстояние, масса, габариты — пришлём по запросу.

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип детектора
Охлаждаемая матрица InSb (средневолновый диапазон)
Разрешение
640×512
Шаг пикселя
15 мкм
Спектральный диапазон
3,7–4,8 мкм
NETD
≤ 25 мК
Частота кадров
25 Гц по умолчанию, максимально 100 Гц; время выхода на режим ≤ 7,5 мин
Объектив
Поддержка объективов с непрерывным зумом кратностью 20× и выше; цифровой зум 1×–8×
Видеоинтерфейс
Аналоговое видео PAL или NTSC; цифровое Camera Link; связь RS-422; внешняя синхронизация по RS-422 или LVTTL
Питание и потребление
20–36 В пост. тока; при 25 °C и 24 В пиковое потребление ≤ 24 Вт, установившееся ≤ 20 Вт
Обработка и условия эксплуатации
Коррекция неоднородности, цифровая фильтрация шума, повышение детальности, палитры, перекрестие с перемещением, зеркалирование, ручная и автоматическая регулировка яркости и контраста; рабочая и складская температура −40…+70 °C

Описание

Камера средневолнового диапазона 3,7–4,8 мкм для систем дальнего наблюдения и контроля воздушного пространства.

Охлаждаемая матрица отличается от неохлаждаемого болометра тем, что детектор работает при криогенной температуре: шум падает, чувствительность доходит до ≤ 25 мК, частота кадров — до 100 Гц против штатных 25 Гц. Плата за это — выход на режим ≤ 7,5 мин и потребление ≤ 20 Вт установившееся, до 24 Вт в пике.

Разрешение 640×512 при шаге 15 мкм вместе с длиннофокусной оптикой определяет дальность: поддерживаются трансфокаторы кратностью 20× и выше, цифровой зум 1×–8×. Видео PAL/NTSC и Camera Link, управление и внешняя синхронизация по RS-422, питание 20–36 В.
