Чем оптический зум отличается от цифрового?

Оптический меняет фокусное расстояние объектива и приближает объект без потери детализации. Цифровой обрезает и растягивает кадр, поэтому «30x оптика и 12x цифра» дают реальную детализацию только на 30x.

Зачем глобальный затвор в зум-модуле?

Матрица с глобальным затвором экспонирует весь кадр одновременно, а не построчно, поэтому быстро движущиеся объекты и вибрация не дают «желе» и наклонённых вертикалей. Для съёмки с движущегося дрона это заметно.

Какой интерфейс выбрать: LVDS, SDI или IP?

LVDS и параллельный — если подвес или вычислитель свой и принимает сырой сигнал. SDI и HDMI — для подключения к видеопередатчику или рекордеру. IP — когда видео нужно сразу в сеть: модуль сам кодирует поток.

Производители каких марок собраны в разделе «Зум-модули камер»?

KT&C, RunCam, Foxeer, SIYI, Hikvision, JIYI, Savgood, Sunell, Univision, OEM, TOPOTEK, LJPTE и другие. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.

По каким характеристикам сравнивают позиции раздела «Зум-модули камер»?

Чаще всего в карточках этого раздела заполнены: масса, зум, потребление, габариты, сенсор, видеовыход, разрешение, питание. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.

Есть ли даташиты на позиции раздела?

К части позиций приложен PDF-даташит производителя — он лежит в карточке в разделе «Документация». Там, где производитель файл не публикует, в карточке стоит ссылка на страницу модели.

Почему в карточке пустое поле характеристики?

Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.

Зум-модули камер для дронов и подвесов

Блоки камеры с оптическим трансфокатором для гиростабилизированных подвесов, PTZ-платформ и инспекционных нагрузок. Больше всего позиций у TOPOTEK и корейской KT&C, далее Savgood, Univision, Hikvision и Sunell; оптическое увеличение — от 4× до 120× у Univision UV-ZNH32120G, с глобальным затвором и матрицами серии STARVIS.

Главная цифра — оптическое увеличение: именно оно приближает объект без потери детализации. «Суммарный» зум складывается с цифровым, который лишь растягивает кадр. На длинном фокусе любая вибрация видна в кадре, поэтому зум-блок ставят только на стабилизированный подвес.

Модуль выбирают и по интерфейсу: LVDS и параллельный выход — для своей электроники подвеса, SDI и HDMI — для прямого подключения к видеотракту, IP-модули сразу отдают поток в сеть. Глобальный затвор убирает искажения быстро движущихся объектов и пригодится для съёмки с движущегося аппарата.

Как выбрать

Сверяют по: зум, сенсор, видеовыход, масса, габариты

Категория Все разделы Камеры и оптика FPV и видеопередача Двигатели и регуляторы хода Винты для дронов и механика Сервоприводы Аппаратура радиоуправления Электроника и датчики Аккумуляторы и питание Память и накопители Разъёмы и кабели Композиты и материалы Системы спасения Радиолокация и наблюдение Агродроны и опрыскивание Наземное оборудование Полезная нагрузка

Цены не публикуются: пришлите список — ответим ценой и сроком

Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

Модель	Зум	Сенсор	Видеовыход	Масса	Габариты
TOPOTEK DHU10G619TOPOTEK	оптический 10× (f = 5,15–47,38 мм) и цифровой 9×, всего до 90×	—	Ethernet, RTSP, 1080p 30 к/с, картинка в картинке	370 ± 10 г	Ø126 × 123 мм
ATC-HZ8630T-LTAKT&C	оптический 30× / цифровой 12×, f=4,3–129 мм, F1,6–5,0	1/2,8" прогрессивная развёртка STARVIS2 CMOS, 2,12 Мп (1936×1100), пиксель 2,9×2,9 мкм	LVDS / HD-SDI / EX-SDI / 3G-SDI — 1080p при 60 кадр/с (50 к/с); TVI/AVI — 1080p при 30 кадр/с (25 к/с); CVBS	233 г	50×58,8×90,5 мм
ATC-HZ8940T-LTAKT&C	оптический 40× / цифровой 12×, f=4,25–170 мм, F1,6–4,95	1/3,1" прогрессивная развёртка глобальный затвор CMOS, 3,2 Мп (2064×1552)	LVDS / HD-SDI / EX-SDI (V1.0–V2.1) / 3G-SDI / CVBS / TVI / AVI; 1080p при 60 кадр/с (50 к/с), по TVI/AVI — 1080p при 30 кадр/с (25 к/с)	315 г	53,2×62×101,2 мм
Univision UV-ZNH3110MGUnivision	10× (5–50 мм)	1/2,8″ КМОП, 3 Мп, глобальный затвор (по объявлениям производителя; в таблице на сайте Univision — 1/3,1″, прогрессивная развёртка)	MIPI	105 г	63,2×50,5×38,6 мм
Savgood SG-ZCM2085NMI-O2Savgood	85x (f=20–1700 мм, F2.92–F11.37)	1/1,8" Sony STARVIS CMOS с прогрессивной развёрткой	Ethernet (4 контакта), питание и UART (6 контактов), аудио (5 контактов), MIPI (30 контактов)	около 5 кг	—
SIYI A2 miniSIYI	—	—	Ethernet	—	—
Savgood SG-ZCM2010ASavgood	10x (f=4,7–47 мм, F1.6–F2.5)	1/2,8" Sony IMX307 CMOS	разъёмы 6 и 2 контакта с шагом 1,25 мм, переходная плата в комплекте	150 г (168 г с переходной платой)	—
TOPOTEK DIY10G613-ETOPOTEK	10-кратный	—	1080p, 30 кадр/с	520±10 г	Ø148 × 143 мм
TOPOTEK DHU05G609TOPOTEK	5× оптический, до 45× гибридный	КМОП 1/3″, 4 Мп	1080p, 30 к/с	260±20 г	120 × 113 мм
Univision UV-ZNH3252GUnivision	52x (f=6,1–317 мм, F1.4–F4.7)	1/1,8" CMOS с глобальным затвором	—	915 г	175,8×75×78 мм
TOPOTEK DHU206M508-ETOPOTEK	—	—	—	170±10 г	⌀150 × 154 мм
ATC-HZ8930T-LPKT&C	30x (f=4,3–129 мм, F1,6–5.0), цифровой 12x	1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)	LVDS / параллельный / CVBS; 1080p при 60/50 кадр/с, 720p, 1080i	233 г	50×58,8×90,5 мм
ATC-HZ5510C-LKT&C	10x (f=5,1–51 мм, F1,6–1.8), цифровой 12x	1/2,9" Sony глобальный затвор CMOS, 1,58 Мп (1456×1088)	LVDS, 720p при 60/50 кадр/с	124 г	41,6×45×61,6 мм
TOPOTEK DHU212G613P-ETOPOTEK	—	—	—	180±10 г	⌀150 × 154 мм
TOPOTEK DHU206M309-ETOPOTEK	—	—	—	170±10 г	⌀150 × 154 мм
TOPOTEK DIP04G12NTOPOTEK	4-кратный	КМОП 1/1,2″, 8 Мп	—	1230±20 г	135 × 171 × 192 мм
Savgood SG-ZCM2030ASavgood	30x (f=4,7–141 мм, F1.5–F4.0)	1/2,8" Sony IMX307 CMOS	разъёмы 6 и 2 контакта с шагом 1,25 мм, переходная плата в комплекте	250 г (268 г с переходной платой)	—
SIYI ZR30SIYI	—	Sony 1/2,7″ CMOS, 8 Мп	Ethernet / CVBS / Micro-HDMI	—	—
TOPOTEK DHU03-ETOPOTEK	3-кратный	КМОП 1/2″, 48 Мп	—	210±10 г	—

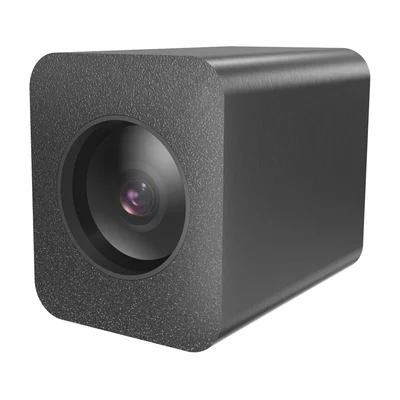

IPC 5MP 10X Optical Zoom Lens ModuleRunCam	10-кратный	—	—	159 г	—
ATC-HZ5530T-LPKT&C	30x (f=4,3–129 мм, F1,6–5.0), цифровой 12x	1/2,9" глобальный затвор CMOS, 1,58 Мп (1456×1088)	LVDS / параллельный / CVBS, 1080p при 60/50 кадр/с	244 г	50×58,8×90,5 мм
ATC-HZ5540T-LPKT&C	40x (f=4,25–170 мм, F1,6–4.95), цифровой 12x	1/2,9" глобальный затвор CMOS, 1,58 Мп (1456×1088)	LVDS / параллельный / CVBS, 1080p при 60/50 кадр/с	315 г	53,2×62×101,2 мм
ATC-HZ7825Z-LTAKT&C	25x (f=5,3–130 мм, F1,6–4.3), цифровой 12x	1/2,8" Sony STARVIS CMOS, 2,13 Мп (1945×1097)	HD-SDI / EX-SDI / LVDS / TVI / AHD / CVBS; 1080p при 60/50 кадр/с (SDI, LVDS)	241 г	50×58,8×96,1 мм
ATC-HZ8905J-LKT&C	5x (f=5–25 мм, F3,2–3.7), цифровой 12x	1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)	LVDS / HD-SDI / EX-SDI / CVBS, 1080p при 60/50 кадр/с	43 г	35×33,8×46,7 мм

Что проверить перед покупкой

Сверьте видеовыход блока с входом подвеса или энкодера: HDMI, LVDS, MIPI и IP напрямую не стыкуются, а конвертер добавляет массу, питание и задержку.
Смотрите оптическую кратность отдельно от общей: цифровой зум лишь увеличивает часть кадра и деталей не добавляет, поэтому дальность различения определяет только оптический.
Проверьте протокол управления зумом и фокусом по даташиту: блоки с управлением по VISCA различаются набором команд, и подвес может не поддерживать нужные функции конкретной модели.
Учитывайте угол обзора на длинном конце: при кратности в десятки раз он сужается до единиц градусов, и подвес должен стабилизировать с соответствующей точностью, иначе картинка дрожит.
Сверьте массу, габариты и потребление с подвесом и бортовой шиной: привод трансфокатора даёт пики тока, а превышение грузоподъёмности подвеса не даёт его отбалансировать.

Производители в разделе

TOPOTEKКитай KT&CКорея SavgoodКитай UnivisionКитай HikvisionКитай SunellКитай

Подборки по этому разделу

Зум-блоки и тепловизоры для дронов

О позициях раздела

Подвес выбирают по массе и посадочному месту носителя: лишний момент инерции платформы съедает запас по тяге и время полёта.

Протокол управления согласуют с полётным контроллером заранее — совместимость по разъёму не означает совместимости по командам.

Виброразвязка важнее самих приводов: подвес компенсирует эволюции носителя, но не высокочастотную вибрацию от винтов.
