Зум-блоки и подвесы с оптическим зумом от 30×
Оптический зум от 30× нужен для наблюдения с дистанции в километры: при фокусном 130 мм и больше человек различим с высоты, на которой аппарат не слышно. Чем длиннее фокус, тем сильнее видна вибрация, поэтому такие блоки ставят на стабилизированный подвес.
Сверяют по: зум, сенсор, видеовыход, масса, габариты
Категория
Все разделы
Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Зум | Сенсор | Видеовыход | Масса | Габариты |
|---|---|---|---|---|---|
| DS-2ZMN3007-JKB(D)Hikvision | 30× оптический, 12× цифровой | 1/2,8″ CMOS, прогрессивная развёртка | IP (Ethernet), CVBS | 315 г | 50 × 60 × 115,8 мм |
| JIYI-IVC1-5GJIYI | 30×, фокусное расстояние 4,5–135 мм (±10 %) | — | — | 980 ± 10 г | 120 × 155 × 175 мм |
| SN-PMD2040DN-Z30Sunell | 30× оптический, 16× цифровой | 1/2,8″ CMOS, прогрессивная развёртка | IP (Ethernet), аналоговый CVBS | ≈280 г | 112,7 × 47,9 × 55,7 мм |
| SN-PMD2041DN-Z37Sunell | 37× оптический, 16× цифровой | 1/1,8″ STARVIS CMOS, прогрессивная развёртка | IP (Ethernet), аналоговый CVBS | — | 140,8 × 56,8 × 66,4 мм |
| SN-PMD2043DN-Z40Sunell | 40× оптический, 16× цифровой | 1/2,8″ STARVIS CMOS, прогрессивная развёртка | IP (Ethernet), аналоговый CVBS | ≈380 г | 114,7 × 53,5 × 62,5 мм |
| SN-PMD2045DN-Z30Sunell | 30× оптический, 16× цифровой | 1/2,8″ STARVIS CMOS, прогрессивная развёртка | IP (Ethernet), аналоговый CVBS | ≈280 г | 112,7 × 47,9 × 55,7 мм |
| SN-PMD2046DN-Z40Sunell | 40× оптический, 16× цифровой | 1/1,8″ STARVIS CMOS, прогрессивная развёртка | IP (Ethernet), аналоговый CVBS | ≈610 г | 149,8 × 65,6 × 75,8 мм |
| SN-PMD2050DN-Z30Sunell | 30× оптический, 16× цифровой | 1/2,8″ CMOS, прогрессивная развёртка | IP (Ethernet), аналоговый CVBS | ≈280 г | 112,7 × 47,9 × 55,7 мм |
| SN-PMD2053DN-Z40Sunell | 40× оптический, 16× цифровой | 1/2,8″ STARVIS CMOS, прогрессивная развёртка | IP (Ethernet), аналоговый CVBS | ≈380 г | 114,7 × 53,5 × 62,5 мм |
| SN-PMD2055DN-Z30Sunell | 30× оптический, 16× цифровой | 1/2,8″ STARVIS CMOS, прогрессивная развёртка | IP (Ethernet), аналоговый CVBS | ≈280 г | 112,7 × 47,9 × 55,7 мм |
| SN-PMD2081DN-Z40Sunell | 40× оптический, 16× цифровой | 1/1,8″ STARVIS CMOS, прогрессивная развёртка | IP (Ethernet), аналоговый CVBS | ≈610 г | 149,8 × 65,6 × 75,8 мм |
| iDS-2ZMN3207N(B)Hikvision | 32× оптический, 12× цифровой | 1/2,8″ CMOS, прогрессивная развёртка | IP (Ethernet), H.265/H.264 | ≈420 г | 57 × 67 × 119 мм |
| iDS-2ZMN3207N-JKB(B)Hikvision | 32× оптический, 12× цифровой | 1/2,8″ CMOS, прогрессивная развёртка | IP (Ethernet), H.265/H.264 | ≈435 г | 57 × 67 × 137 мм |
| iDS-2ZMN3208N(B)Hikvision | 32× оптический, 12× цифровой | 1/2,8″ CMOS, прогрессивная развёртка | IP (Ethernet), H.265/H.264 | ≈420 г | 57 × 67 × 119 мм |
| iDS-2ZMN3209N(B)Hikvision | 32× оптический, 12× цифровой | 1/2,8″ CMOS, прогрессивная развёртка | IP (Ethernet), H.265/H.264 | ≈420 г | 57 × 67 × 119 мм |
| ATC-HZ5530T-LPKT&C | 30x (f=4,3–129 мм, F1,6–5.0), цифровой 12x | 1/2,9" глобальный затвор CMOS, 1,58 Мп (1456×1088) | LVDS / параллельный / CVBS, 1080p при 60/50 кадр/с | 244 г | 50×58,8×90,5 мм |
| ATC-HZ5540T-LPKT&C | 40x (f=4,25–170 мм, F1,6–4.95), цифровой 12x | 1/2,9" глобальный затвор CMOS, 1,58 Мп (1456×1088) | LVDS / параллельный / CVBS, 1080p при 60/50 кадр/с | 315 г | 53,2×62×101,2 мм |
| ATC-HZ8930T-LPKT&C | 30x (f=4,3–129 мм, F1,6–5.0), цифровой 12x | 1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552) | LVDS / параллельный / CVBS; 1080p при 60/50 кадр/с, 720p, 1080i | 233 г | 50×58,8×90,5 мм |
| ATC-HZ8940T-LPKT&C | 40x (f=4,25–170 мм, F1,6–4.95), цифровой 12x | 1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552) | LVDS / параллельный / CVBS; 1080p при 60/50 кадр/с, 720p, 1080i | 315 г | 53,2×62×101,2 мм |

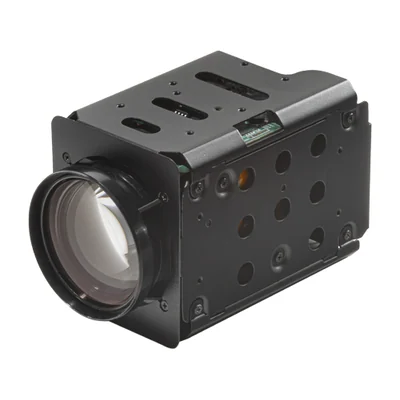

| ATC-HZ8930T-iKT&C | 30x (f=4,3–129 мм, F1,6–5.0), цифровой 12x | 1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552) | Ethernet 10/100, H.264/MJPEG 1080p при 30/25 кадр/с, до 3 потоков, ONVIF; CVBS | 241 г | 50×58,8×90,5 мм |
| ATC-HZ5630T-LPKT&C | 30x (f=4,3–129 мм, F1,6–5.0), цифровой 12x | 1/2,8" Sony STARVIS CMOS, 2,13 Мп (1945×1097) | LVDS / параллельный / CVBS, 1080p при 60/50 кадр/с | 244 г | 50×58,8×90,5 мм |
| ATC-HZ5240T-LPKT&C | 40x (f=4,25–170 мм, F1,6–4.95), цифровой 12x | 1/2,8" Sony STARVIS CMOS, 2,13 Мп (1945×1097) | LVDS / параллельный / CVBS, 1080p при 60/50 кадр/с | 315 г | 53,2×62×101,2 мм |
| TOPOTEK DHU30G625TOPOTEK | 30-кратный оптический, фокус 4,5–135 мм | — | — | 645 ± 10 г | 166 × 162 мм |
| TOPOTEK DHUF30G625D15-ETOPOTEK | 30-кратный оптический, фокус 4,5–135 мм | — | — | 645 ± 10 г | 166 × 162 мм |
JIYI · Китай
JIYI-IVC1-5Gдаташит PDF
Двухспектральный подвес JIYI с 5G-передачей видео: зум 30× и тепловизор 640×512
KT&C · Корея
ATC-HZ8930T-LPдаташит PDF
Зум-блок KT&C ATC-HZ8930T-LP, 30×, глобальный затвор, 1080p/60
KT&C · Корея
ATC-HZ8940T-LPдаташит PDF
Зум-блок KT&C ATC-HZ8940T-LP, 40×, глобальный затвор, 1080p/60
KT&C · Корея
ATC-HZ5630T-LPдаташит PDF
Зум-блок KT&C ATC-HZ5630T-LP, 30×, 1080p, LVDS и параллельный выход
KT&C · Корея
ATC-HZ5240T-LPдаташит PDF
Зум-блок KT&C ATC-HZ5240T-LP, 40×, 1080p, LVDS и параллельный выход
TOPOTEK · Китай
TOPOTEK DHU30G625
Подвес с камерой TOPOTEK DHU30G625, 30-кратный оптический зум, тепловизионный канал
Страница 1 из 4
Что проверить перед покупкой
- Сверьте видеовыход блока с входом подвеса или энкодера: HDMI, LVDS, MIPI и IP напрямую не стыкуются, а конвертер добавляет массу, питание и задержку.
- Смотрите оптическую кратность отдельно от общей: цифровой зум лишь увеличивает часть кадра и деталей не добавляет, поэтому дальность различения определяет только оптический.
- Проверьте протокол управления зумом и фокусом по даташиту: блоки с управлением по VISCA различаются набором команд, и подвес может не поддерживать нужные функции конкретной модели.
- Учитывайте угол обзора на длинном конце: при кратности в десятки раз он сужается до единиц градусов, и подвес должен стабилизировать с соответствующей точностью, иначе картинка дрожит.
- Сверьте массу, габариты и потребление с подвесом и бортовой шиной: привод трансфокатора даёт пики тока, а превышение грузоподъёмности подвеса не даёт его отбалансировать.
Подборки по этому разделу
О позициях раздела
Подвес выбирают по массе и посадочному месту носителя: лишний момент инерции платформы съедает запас по тяге и время полёта.
Протокол управления согласуют с полётным контроллером заранее — совместимость по разъёму не означает совместимости по командам.
Виброразвязка важнее самих приводов: подвес компенсирует эволюции носителя, но не высокочастотную вибрацию от винтов.
