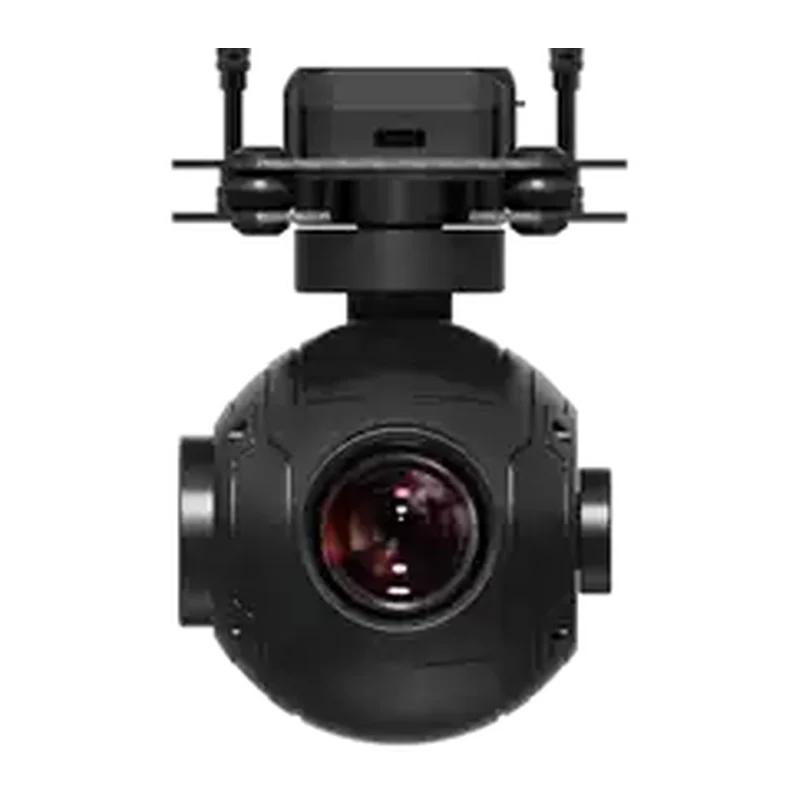

Двухспектральный подвес JIYI IVC1-5G: зум 30× и тепловизор 640×512
JIYI · Китай под заказ
JIYI-IVC1-5G

Двухспектральный подвес JIYI с 5G-передачей видео: зум 30× и тепловизор 640×512

Трёхосный подвес с камерой 30× и неохлаждаемым тепловизором 640×512 и встроенной 5G-передачей видео 1080p. Масса 980 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
JIYI-IVC1-5G
Производитель
JIYI, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет
Документы
инструкция

Чего в карточке нет: сенсор — пришлём по запросу.

Входит в подборку «Зум-блоки и тепловизоры для дронов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Двухспектральный подвес JIYI с 5G-передачей видео: зум 30× и тепловизор 640×512 — зум 30×, фокусное расстояние 4,5–135 мм (± 10 %), спектральный диапазон 8–14 мкм, питание 3S / 6S. Из остального: состав двухспектральный подвес и модуль передачи видео 5G. Прочее: масса 980 ± 10 г, габариты 120 × 155 × 175 мм, рабочая температура −10…+45 °C, влажность 20–80 %. Производитель — JIYI, Китай; раздел каталога — зум-модули камер.

Характеристики

Состав
двухспектральный подвес и модуль передачи видео 5G
Передача видео
5G, 1080p, задержка от 300 мс; сети China Mobile, China Telecom, China Unicom
Питание
3S / 6S
Потребляемая мощность
7,5 Вт в динамике
Диапазон по крену
−45…+45°
Диапазон по тангажу
−45…+135°
Диапазон по курсу
360°, без ограничения
Точность стабилизации
± 0,02° по тангажу и крену, ± 0,03° по курсу
Возврат в исходное положение
одной командой
Управление
сеть IP, последовательный порт; опционально S.BUS и ШИМ
Матрица видимого канала
КМОП 1/2,8″, 2 Мп, расширенный динамический диапазон
Зум
30×, фокусное расстояние 4,5–135 мм (± 10 %)
Поле зрения видимого канала
по диагонали 67,8°–2,77°, по горизонтали 59,8°–2,34°, по вертикали 40,5°–1,48°
Время фокусировки
менее 1 с
Видеовыход видимого канала
RTSP по сети, 1080p 30 к/с; запись на карту microSD
Тепловизионная матрица
неохлаждаемая, оксид ванадия, 640×512, шаг пикселя 12 мкм
Спектральный диапазон
8–14 мкм
Температурная чувствительность (NETD)
не более 50 мК при 25 °C, F/1.0
Объектив тепловизора
19 мм (поле зрения 22,9° × 18,4°) или 13 мм (32,9° × 26,6°)
Измерение температуры
опционально: центральная точка, максимум и минимум по кадру, измерение по всей площади
Рабочая температура
−10…+45 °C, влажность 20–80 %
Температура хранения
−20…+60 °C, влажность 20–95 %
Масса
980 ± 10 г
Габариты
120 × 155 × 175 мм

Описание

IVC1-5G объединяет двухспектральный подвес и модуль передачи видео по сети 5G. Видео 1080p передаётся за пределы прямой видимости с задержкой от 300 мс, но только в сетях китайских операторов China Mobile, China Telecom и China Unicom: работу в других сетях производитель не заявляет.

Видимый канал — матрица 1/2,8″ на 2 Мп с оптическим зумом 30× (фокусное расстояние 4,5–135 мм), поле зрения по горизонтали сужается с 59,8° до 2,34°. Тепловизионный канал — неохлаждаемая матрица на оксиде ванадия 640×512 с шагом 12 мкм и чувствительностью не хуже 50 мК. Объектив тепловизора выбирается при заказе: 19 мм (поле зрения 22,9° × 18,4°) или 13 мм (32,9° × 26,6°). Опционально доступно измерение температуры.

Трёхосная стабилизация удерживает изображение с дрожанием ± 0,02° по тангажу и крену, по курсу подвес вращается без ограничения. Управление — по сети IP или последовательному порту, опционально S.BUS и ШИМ. В линейке JIYI есть также одноканальный подвес с зумом 10× и трёхканальный с лазерным дальномером на 1500 м. Руководство производителя приложено к карточке.

Документация

Характеристики приведены по данным производителя: страница модели ↗
