Зум-блоки с глобальным затвором

Сенсор с глобальным затвором экспонирует весь кадр одновременно, поэтому быстрые объекты и кадры с вибрирующего аппарата не искажаются эффектом «желе», как у построчного затвора. Это важно для машинного зрения, распознавания номеров и сопровождения цели.

Сверяют по: зум, сенсор, видеовыход, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельЗумСенсорВидеовыходМассаГабариты
ATC-HZ8905J-LKT&C 5x (f=5–25 мм, F3,2–3.7), цифровой 12x1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)LVDS / HD-SDI / EX-SDI / CVBS, 1080p при 60/50 кадр/с43 г35×33,8×46,7 мм
ATC-HZ5510C-LKT&C 10x (f=5,1–51 мм, F1,6–1.8), цифровой 12x1/2,9" Sony глобальный затвор CMOS, 1,58 Мп (1456×1088)LVDS, 720p при 60/50 кадр/с124 г41,6×45×61,6 мм
ATC-HZ5530T-LPKT&C 30x (f=4,3–129 мм, F1,6–5.0), цифровой 12x1/2,9" глобальный затвор CMOS, 1,58 Мп (1456×1088)LVDS / параллельный / CVBS, 1080p при 60/50 кадр/с244 г50×58,8×90,5 мм
ATC-HZ5540T-LPKT&C 40x (f=4,25–170 мм, F1,6–4.95), цифровой 12x1/2,9" глобальный затвор CMOS, 1,58 Мп (1456×1088)LVDS / параллельный / CVBS, 1080p при 60/50 кадр/с315 г53,2×62×101,2 мм
ATC-HZ8930T-LPKT&C 30x (f=4,3–129 мм, F1,6–5.0), цифровой 12x1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)LVDS / параллельный / CVBS; 1080p при 60/50 кадр/с, 720p, 1080i233 г50×58,8×90,5 мм
ATC-HZ8940T-LPKT&C 40x (f=4,25–170 мм, F1,6–4.95), цифровой 12x1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)LVDS / параллельный / CVBS; 1080p при 60/50 кадр/с, 720p, 1080i315 г53,2×62×101,2 мм
ATC-HZ8930T-iKT&C 30x (f=4,3–129 мм, F1,6–5.0), цифровой 12x1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)Ethernet 10/100, H.264/MJPEG 1080p при 30/25 кадр/с, до 3 потоков, ONVIF; CVBS241 г50×58,8×90,5 мм
ATC-UZ5707U-HKT&C 7x (f=12–84 мм, F1,5–2.6), цифровой 12x1" CMOS глобальный затвор, 8,95 Мп (4112×2176)HDMI 1.4b 3840×2160 при 30/25, CVBS; опция HDMI→MIPI плата885 г80×88×154,3 мм
ATC-HZ8930M-LPKT&C оптический 30× / цифровой 12×, f=4,6–136 мм, F1,63–4,851/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)LVDS / параллельный / CVBS, 1080p при 60 кадр/с (50 к/с)261 г50×58,8×90,8 мм
ATC-HZ8940T-LTAKT&C оптический 40× / цифровой 12×, f=4,25–170 мм, F1,6–4,951/3,1" прогрессивная развёртка глобальный затвор CMOS, 3,2 Мп (2064×1552)LVDS / HD-SDI / EX-SDI (V1.0–V2.1) / 3G-SDI / CVBS / TVI / AVI; 1080p при 60 кадр/с (50 к/с), по TVI/AVI — 1080p при 30 кадр/с (25 к/с)315 г53,2×62×101,2 мм
ATC-HZ8909Z-LCKT&C оптический 9× / цифровой 12×, f=4,8–40,8 мм, F1,7–3,11/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)LVDS / EX-SDI / HD-SDI, 1080p при 60 кадр/с (50 к/с)140 г43,8×47×63,5 мм
ATC-HZ5528W-MKT&C оптический 28× / цифровой 12×, f=6,7–190 мм, F1,6–4,71/1,8" глобальный затвор CMOS, 3,19 Мп (2064×1544)MIPI CSI-2 (4 линии), 1080p при 60 кадр/с (50 к/с)380 г55×64×123 мм
ATC-HZ8340T-LTAKT&C оптический 40× / цифровой 12×, f=4,25–170 мм, F1,6–4,951/2,6" глобальный затвор CMOS, 2,3 Мп (1920×1200)HD-SDI / LVDS / EX-SDI, 1080p при 60 кадр/с (50 к/с)315 г101,2×62×53,2 мм
ATC-HZ8330T-LTAKT&C оптический 30× / цифровой 12×, f=4,3–129 мм, F1,6–5,01/2,6" прогрессивная развёртка глобальный затвор CMOS, 2,3 Мп (1920×1200)LVDS / HD-SDI / EX-SDI (V1.0–V2.1) / 3G-SDI / CVBS / TVI / AVI, 1080p при 60 кадр/с (50 к/с)233 г50×58,8×90,5 мм
ATC-HZ5508C-CKT&C оптический 8×, цифровой 12× (суммарно 96×), автофокус1/2,9″ CMOS с прогрессивной развёрткой и глобальным затворомCVBSоколо 124 г41,6 × 45 × 61,6 мм
ATC-HZ5508C-LKT&C оптический 8×, цифровой 12× (суммарно 96×), автофокус1/2,9″ CMOS с прогрессивной развёрткой и глобальным затворомLVDSоколо 124 г41,6 × 45 × 61,6 мм

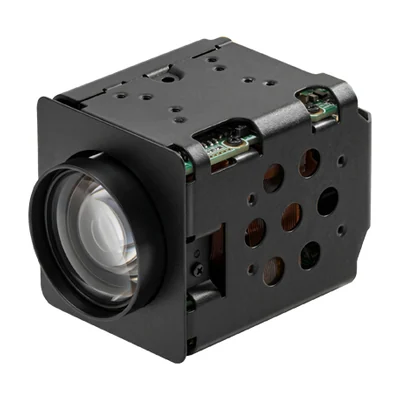

ATC-HZ5508C-LCKT&C оптический 8×, цифровой 12× (суммарно 96×), автофокус1/2,9″ CMOS с прогрессивной развёрткой и глобальным затворомLVDS и CVBSоколо 124 г41,6 × 45 × 61,6 мм
ATC-HZ5508C-PKT&C оптический 8×, цифровой 12× (суммарно 96×), автофокус1/2,9″ CMOS с прогрессивной развёрткой и глобальным затворомпараллельный цифровойоколо 124 г41,6 × 45 × 61,6 мм
ATC-HZ5508C-PCKT&C оптический 8×, цифровой 12× (суммарно 96×), автофокус1/2,9″ CMOS с прогрессивной развёрткой и глобальным затворомпараллельный цифровой и CVBSоколо 124 г41,6 × 45 × 61,6 мм

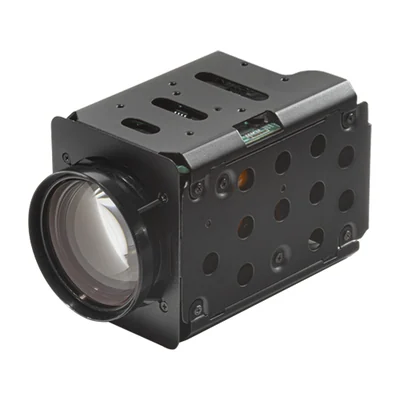

ATC-HZ5525Z-LPKT&C оптический 25×, цифровой 12× (суммарно 300×), автофокус1/2,9″ CMOS с прогрессивной развёрткой и глобальным затворомпараллельный, LVDS, CVBSоколо 240 г50 × 58,8 × 96,1 мм
ATC-HZ8309Z-LCKT&C оптический 8,5×, цифровой 12×, автофокусКМОП-матрица 1/2,6″ ON Semiconductor с глобальным затворомцифровой LVDS и SDI, аналоговый CVBSоколо 121 г50,3 × 58,4 × 92,0 мм
ATC-HZ8309Z-TAKT&C оптический 8,5×, цифровой 12×, автофокусКМОП-матрица 1/2,6″ ON Semiconductor с глобальным затворомцифровой SDI; аналоговые TVI, AVI, CVBSоколо 121 г43,8 × 47 × 63,5 мм
ATC-HZ8325Z-LTAKT&C оптический 25×, цифровой 12× (суммарно 300×), автофокус1/2,6″ CMOS с прогрессивной развёрткой и глобальным затворомHD-SDI, EX-SDI 1.0/2.0/2.1, LVDS, CVBS, TVI, AVI241 г50 × 58,8 × 96,1 мм
ATC-HZ8909Z-PCKT&C оптический 9×, цифровой 12× (суммарно 108×), автофокус1/3,1″ CMOS с прогрессивной развёрткой и глобальным затворомCVBS (общий); AVI, TVI, LVDS по параллельной шине—43,8 × 47 × 63,5 мм, масса около 140 г
Страница 1 из 2

Что проверить перед покупкой

  1. Сверьте видеовыход блока с входом подвеса или энкодера: HDMI, LVDS, MIPI и IP напрямую не стыкуются, а конвертер добавляет массу, питание и задержку.
  2. Смотрите оптическую кратность отдельно от общей: цифровой зум лишь увеличивает часть кадра и деталей не добавляет, поэтому дальность различения определяет только оптический.
  3. Проверьте протокол управления зумом и фокусом по даташиту: блоки с управлением по VISCA различаются набором команд, и подвес может не поддерживать нужные функции конкретной модели.
  4. Учитывайте угол обзора на длинном конце: при кратности в десятки раз он сужается до единиц градусов, и подвес должен стабилизировать с соответствующей точностью, иначе картинка дрожит.
  5. Сверьте массу, габариты и потребление с подвесом и бортовой шиной: привод трансфокатора даёт пики тока, а превышение грузоподъёмности подвеса не даёт его отбалансировать.

Подборки по этому разделу

Зум-блоки и тепловизоры для дронов

О позициях раздела

Подвес выбирают по массе и посадочному месту носителя: лишний момент инерции платформы съедает запас по тяге и время полёта.

Протокол управления согласуют с полётным контроллером заранее — совместимость по разъёму не означает совместимости по командам.

Виброразвязка важнее самих приводов: подвес компенсирует эволюции носителя, но не высокочастотную вибрацию от винтов.
