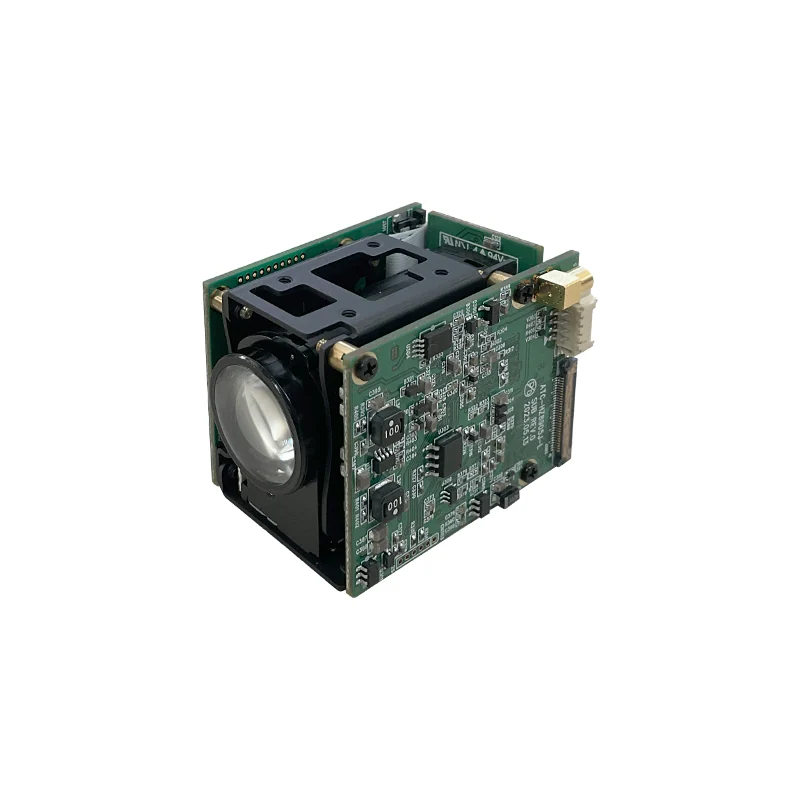

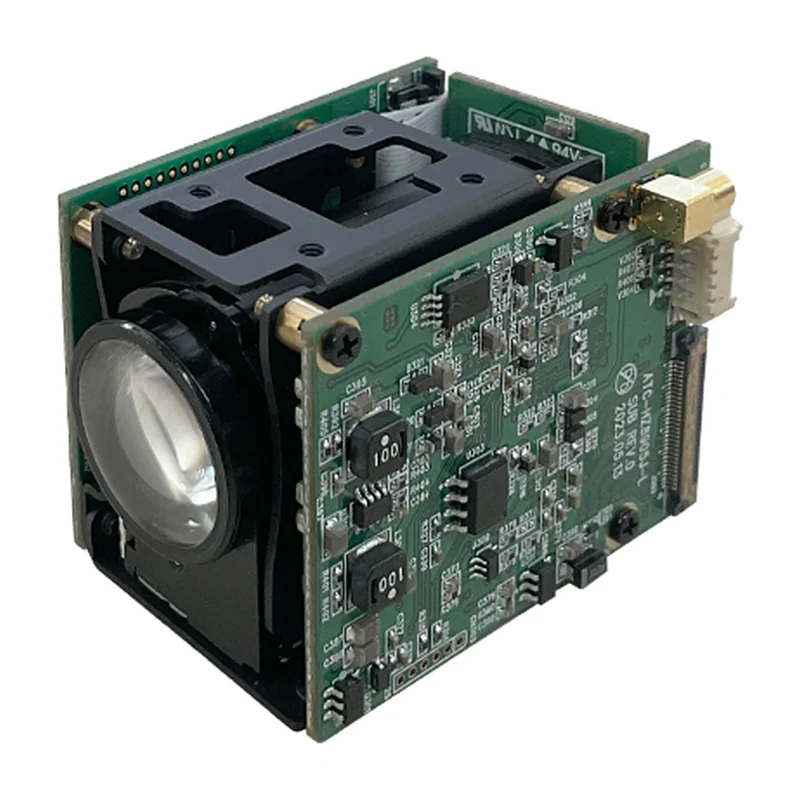

Зум-модуль KT&C ATC-HZ8905J-L 5x Global Shutter FHD

Сверхкомпактный (43 г) зум-блок с глобальным затвором и 5x оптикой для мини-подвесов и лёгких полезных нагрузок БПЛА, видео 1080p60 по LVDS/SDI.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: ATC-HZ8905J-L
Производитель: KT&C, Корея
Срок: от 3 недель до отгрузки из чего складывается
Линейка: 8 типоразмеров в серии
Документы: даташит

Входит в подборку «Зум- и тепловизионные модули для подвесов»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор: 1/3,1″ Global Shutter CMOS, 3,2 Мп (2064×1552)
Зум: 5x (f=5–25 мм, F3.2–3.7), цифровой 12x
Видеовыход: LVDS / HD-SDI / EX-SDI / CVBS, 1080p@60/50
Управление: UART RS-232 TTL, VISCA / Pelco-D/P
Габариты: 35×33,8×46,7 мм
Масса: 43 г

Описание

Зум-блок объединяет моторизованный объектив, сенсор и плату обработки в одном корпусе и работает внутри подвеса: гимбал держит линию визирования, блок отвечает за кадр и приближение. Габарит 35×33,8×46,7 мм и масса ≈ 43 г — расчёт на мини-подвесы, куда полноразмерный блок не проходит ни по объёму, ни по балансу.

Глобальный затвор экспонирует кадр целиком, поэтому вибрация рамы не наклоняет вертикали и не даёт «желе». Оптика 5x (f=5–25 мм) — обзорная кратность для контроля обстановки, а не опознавание с дальности, ради которого берут 25–40x блоки серии.

LVDS удобен на короткой трассе до бортового вычислителя, HD-SDI/EX-SDI — под коаксиал на длинную линию. Управление VISCA или Pelco-D/P идёт по UART с TTL-уровнями: для COM-порта ПК нужен преобразователь. Питание 12 В, до 3,5 Вт.
