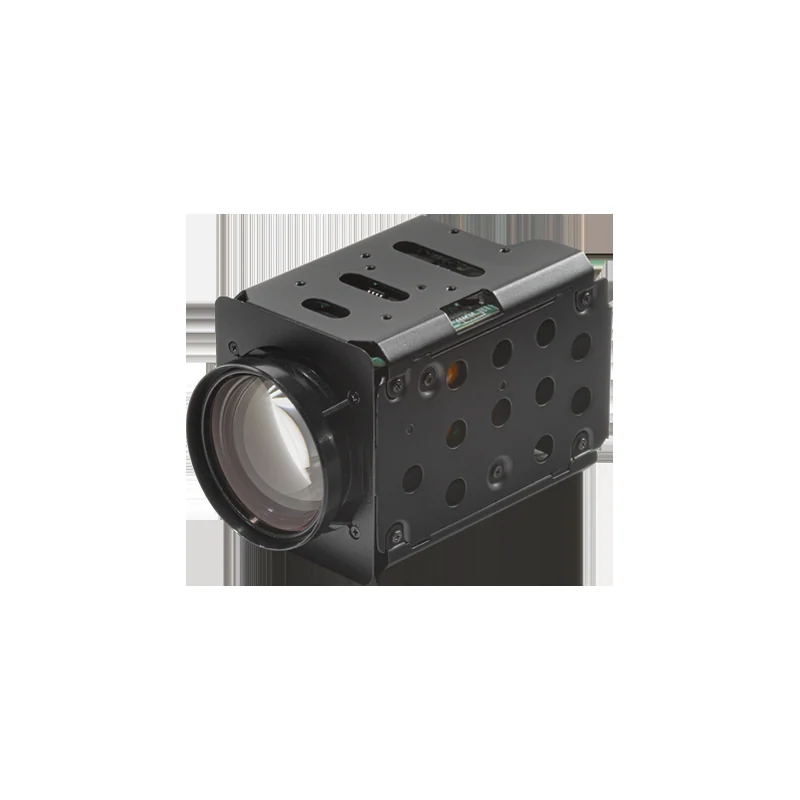

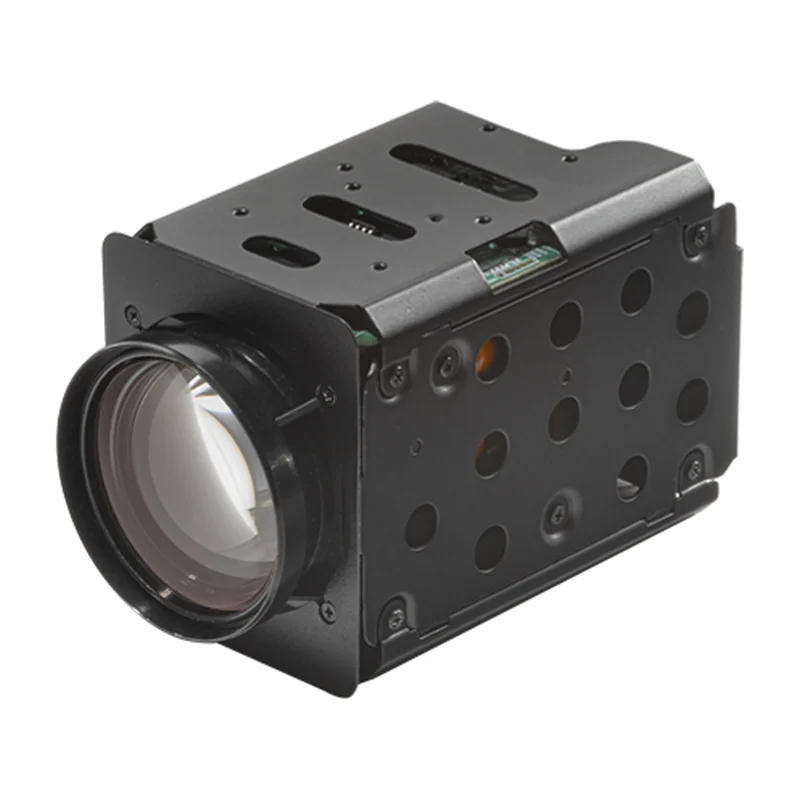

Зум-блок-модуль KT&C ATC-HZ5225Z-LC, 2,13 Мп, оптика 25×, АРУ до 72 дБ, LVDS и CVBS
KT&C · Корея под заказ
ATC-HZ5225Z-LC

Зум-блок-модуль KT&C ATC-HZ5225Z-LC, 2,13 Мп, оптика 25×, АРУ до 72 дБ, LVDS и CVBS

Длиннофокусный модуль 1080p с 25-кратной оптикой и рекордным в линейке усилением до 72 дБ. Берут для дальнего наблюдения в условиях низкой освещённости.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ5225Z-LC
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: масса — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″ CMOS с прогрессивной развёрткой (роликовый затвор)
Разрешение
2,13 Мп, 1945 × 1097; до 1080p 60 (50) кадр/с по LVDS
Зум
оптический 25×, цифровой 12× (суммарно 300×), автофокус
Фокусное расстояние
5,3–130 мм
Относительное отверстие
F1,6 (широкий угол) — F4,3 (теле)
Угол обзора
по горизонтали 59°–2,4°, по вертикали 33,6°–1,4°
Видеовыход
LVDS и CVBS
Синхронизация
внутренняя или внешняя (опция)
Минимальная освещённость
0,01 лк (день, F1,6); 0,006 лк (ночь, F1,6, ИК-фильтр убран)
Отношение сигнал/шум
более 55 дБ (АРУ и Sense-Up выключены)
Максимальное усиление
АРУ до 72 дБ
Минимальная дистанция фокусировки
0,1 м на широком угле, 1,5 м на теле
Управление
UART RS-232 TTL 5 В (совместим с 3,3 В); VISCA, Pelco-D/P, Hitachi с автоопределением; 2400–115200 бод
Питание
12 В постоянного тока (допуск 9–15 В)
Потребление
не более 5,3 Вт; 3,6 Вт без работы зума и фокуса
Габариты
50 × 58,8 × 96,1 мм, масса около 240 г

Описание

ATC-HZ5225Z-LC сочетает матрицу 1/2,8″ с прогрессивной развёрткой (2,13 Мп, 1945 × 1097) и длиннофокусный объектив 5,3–130 мм. Двадцатипятикратный оптический зум даёт поле зрения от 59° до 2,4° по горизонтали, дополнительно доступно двенадцатикратное цифровое приближение. Модуль использует роликовый затвор, поэтому при съёмке быстро движущихся объектов с подвижной платформы возможны геометрические искажения кадра.

Чувствительность — 0,01 лк в дневном режиме и 0,006 лк в ночном при F1,6, отношение сигнал/шум выше 55 дБ. Максимальное усиление АРУ доведено до 72 дБ — наибольшее среди модулей рассматриваемой части линейки, что даёт запас для работы в глубоких сумерках ценой роста шума, компенсируемого 2D- и 3D-шумоподавлением.

Светосила падает с F1,6 на широком угле до F4,3 на телеположении. Минимальная дистанция фокусировки — 0,1 м на широком угле и 1,5 м на телеположении. Видеовыход комбинированный: цифровой LVDS с максимальным разрешением 1080p при 60 (50) кадр/с и аналоговый CVBS, поддерживается внешняя синхронизация.

Обработка включает true WDR с регулировкой уровня, контраста и яркости, D-WDR, BLC и HLC с выбором области, антитуман, цифровую стабилизацию, восемь приватных зон и детектор движения по четырём зонам. Управление ведётся по UART RS-232 TTL с автоопределением протоколов VISCA, Pelco-D, Pelco-P и Hitachi. Габариты 50 × 58,8 × 96,1 мм при массе около 240 г, потребление до 5,3 Вт.

Характеристики приведены по данным производителя: страница модели ↗
