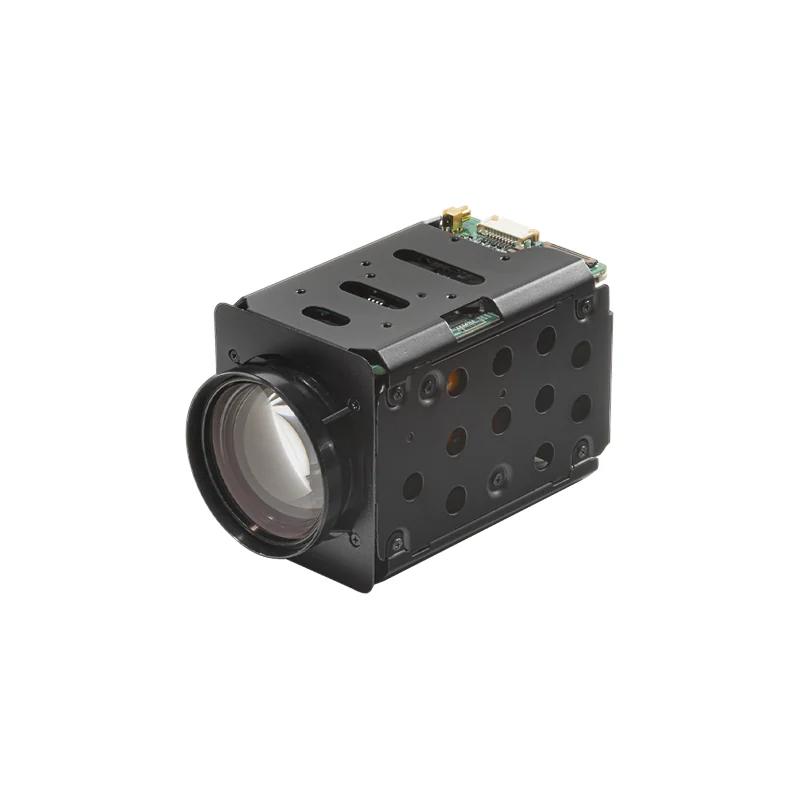

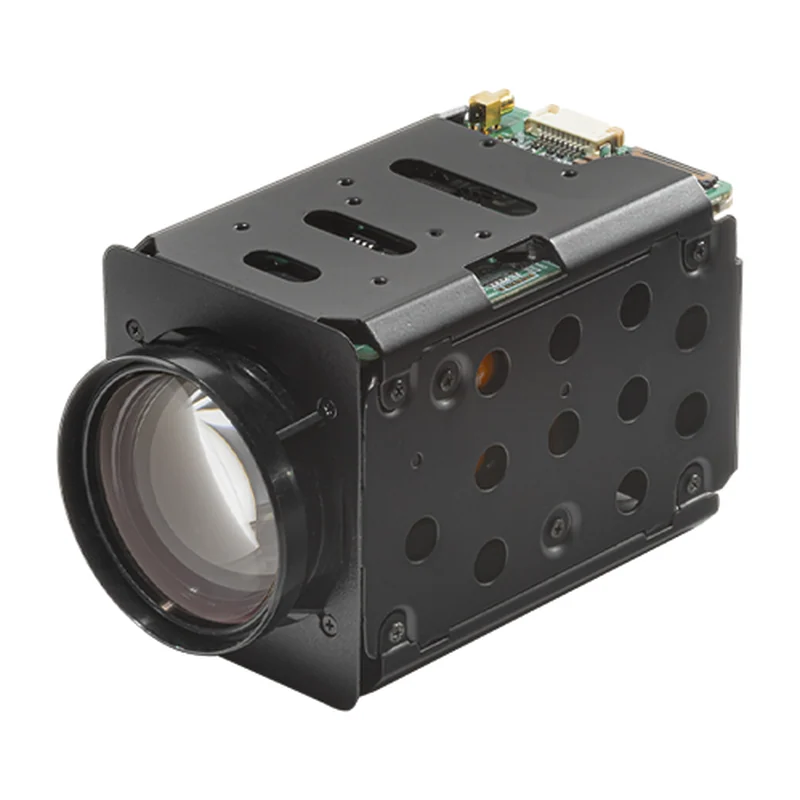

Зум-блок-модуль KT&C ATC-HZ8325Z-LTA, 2,3 Мп, глобальный затвор, оптика 25×, EX-SDI/TVI/AVI/LVDS
KT&C · Корея под заказ
ATC-HZ8325Z-LTA

Зум-блок-модуль KT&C ATC-HZ8325Z-LTA, 2,3 Мп, глобальный затвор, оптика 25×

Длиннофокусный модуль 1080p с глобальным затвором, 25-кратной оптикой и самым широким в линейке набором выходов. Берут для дальнего наблюдения с меню на русском языке.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ8325Z-LTA
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,6″ CMOS с прогрессивной развёрткой и глобальным затвором
Разрешение
2,3 Мп, 1920 × 1200; до 1080p 60 (50) кадр/с
Зум
оптический 25×, цифровой 12× (суммарно 300×), автофокус
Фокусное расстояние
5,3–130 мм
Относительное отверстие
F1,6 (широкий угол) — F4,3 (теле)
Угол обзора
по горизонтали 60,8°–2,5°, по вертикали 38,6°–1,6°
Видеовыход
HD-SDI, EX-SDI 1.0/2.0/2.1, LVDS, CVBS, TVI, AVI
Минимальная освещённость
0,5 лк (день, F1,6); 0,2 лк (ночь, F1,6, ИК-фильтр убран)
Отношение сигнал/шум
более 55 дБ (АРУ и Sense-Up выключены)
Минимальная дистанция фокусировки
0,01 м на широком угле, 1,5 м на теле
Предустановки
192 позиции зума и фокуса, 16 ячеек памяти, пользовательская предустановка
Язык меню
русский, английский, испанский, немецкий, французский, португальский, китайский, японский
Управление
UART RS-232 TTL 5 В; VISCA, Pelco-D/P/C с автоопределением; 2400–115200 бод; UTC по TVI/AVI
Питание
12 В постоянного тока (допуск 9–15 В)
Потребление
не более 5,4 Вт; 3,0 Вт без работы зума и фокуса
Габариты
50 × 58,8 × 96,1 мм
Масса
241 г

Описание

ATC-HZ8325Z-LTA сочетает матрицу 1/2,6″ с прогрессивной развёрткой и глобальным затвором (2,3 Мп, 1920 × 1200) с длиннофокусным объективом 5,3–130 мм. Двадцатипятикратный оптический зум даёт поле зрения от 60,8° до 2,5° по горизонтали, то есть один модуль закрывает и обзорную задачу, и распознавание на дальней дистанции.

Набор видеовыходов у этой модели наиболее полный в линейке: HD-SDI, EX-SDI версий 1.0, 2.0 и 2.1, LVDS, а также аналоговые CVBS, TVI и AVI. Максимальное разрешение по цифровым интерфейсам — 1080p при 60 (50) кадр/с. EX-SDI позволяет тянуть несжатое HD-видео по коаксиалу на большие расстояния, чем классический HD-SDI.

Светосила меняется от F1,6 на широком угле до F4,3 на телеположении, чувствительность — 0,5 лк днём и 0,2 лк ночью при отведённом ИК-фильтре, отношение сигнал/шум выше 55 дБ. Минимальная дистанция фокусировки — 0,01 м на широком угле и 1,5 м на телеположении. Поддерживается 192 предустановки положения зума и фокуса плюс 16 ячеек памяти, что удобно для патрулирования по заданным точкам.

Экранное меню доступно на восьми языках, включая русский, — при интеграции это снимает необходимость перевода интерфейса. Обработка включает true WDR, D-WDR, BLC и HLC с выбором области и уровня, 2D/3D-шумоподавление с ручной настройкой усиления и порога, антитуман, цифровую стабилизацию. Управление — UART RS-232 TTL (VISCA, Pelco-D/P/C) и UTC по видеоканалу TVI/AVI.

Характеристики приведены по данным производителя: страница модели ↗
