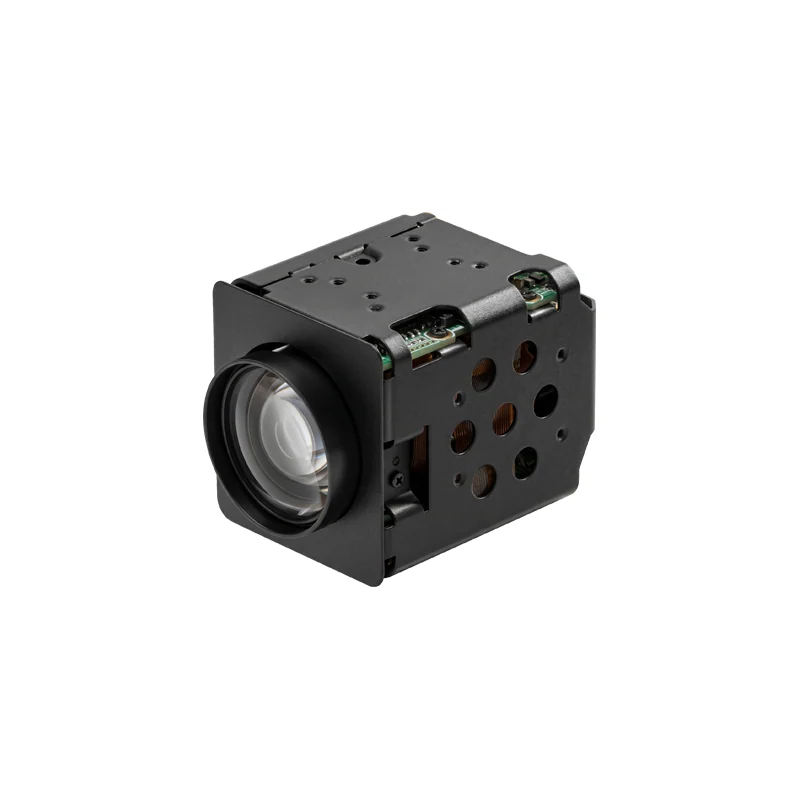

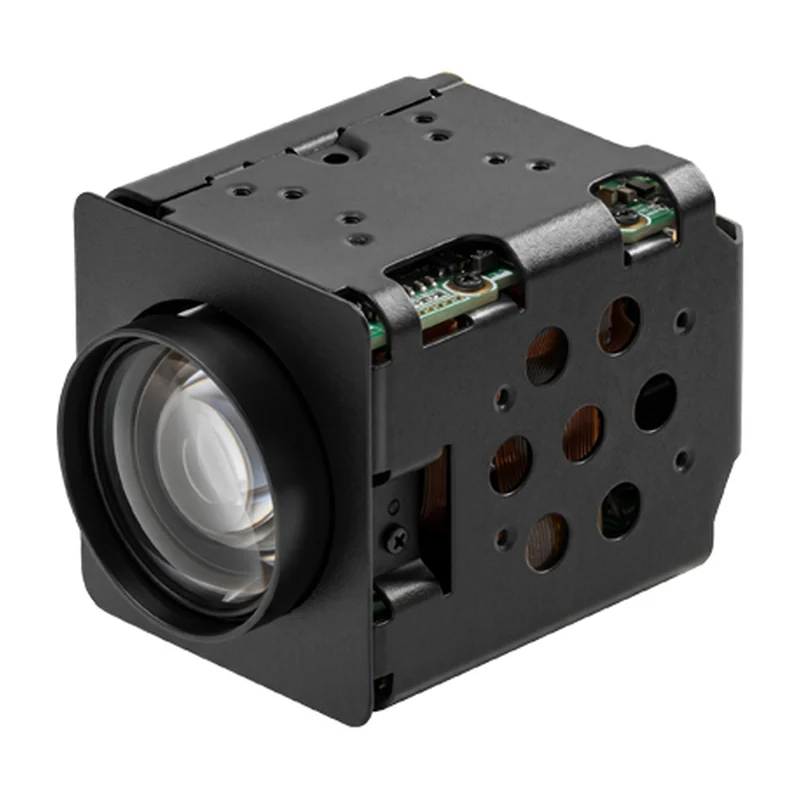

Зум-блок-модуль KT&C ATC-HZ5508C-P, 1,58 Мп, глобальный затвор, оптика 8×, параллельный выход
KT&C · Корея под заказ
ATC-HZ5508C-P

Зум-блок-модуль KT&C ATC-HZ5508C-P, 1,58 Мп, глобальный затвор, оптика 8×

Модификация HZ5508C с параллельной цифровой шиной вместо LVDS, до 1080p60. Берут для прямого подключения к процессорной плате или SoC, принимающей параллельный видеоинтерфейс.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ5508C-P
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,9″ CMOS с прогрессивной развёрткой и глобальным затвором
Разрешение
1,58 Мп, 1456 × 1088; до 1080p 60 (50) кадр/с по параллельной шине
Зум
оптический 8×, цифровой 12× (суммарно 96×), автофокус
Фокусное расстояние
5,6–43,7 мм
Относительное отверстие
F1,7 (широкий угол) — F1,9 (теле)
Угол обзора
по горизонтали 50,19°–6,43°, по вертикали 37,97°–4,86°
Видеовыход
параллельный цифровой
Синхронизация
внутренняя или внешняя (опция), триггерный режим затвора
Минимальная освещённость
0,1 лк (день, F1,7); 0,08 лк (ночь, F1,7, ИК-фильтр убран)
Отношение сигнал/шум
более 55 дБ (АРУ и Sense-Up выключены)
Управление
UART RS-232 TTL 5 В (совместим с 3,3 В); VISCA, Pelco-D, Hitachi; 2400–115200 бод
Питание
12 В постоянного тока (допуск 9–15 В)
Потребление
не более 6 Вт; 3,9 Вт без работы зума и фокуса
Габариты
41,6 × 45 × 61,6 мм
Масса
около 124 г
Рабочая температура
от −10 до +50 °C, влажность до 90 %

Описание

ATC-HZ5508C-P собран на матрице 1/2,9″ с прогрессивной развёрткой и глобальным затвором, эффективное разрешение 1,58 Мп (1456 × 1088). От остальных версий семейства модуль отличается типом цифрового выхода: здесь используется параллельная шина с максимальным разрешением 1080p при 60 (50) кадр/с. Такой интерфейс проще по электрической части, но требует короткой трассировки и большего числа линий, поэтому применяется при плотной компоновке, когда камера и плата обработки стоят рядом.

Оптический тракт общий для линейки: автофокусный объектив 5,6–43,7 мм с приводной диафрагмой DC Iris, светосила F1,7–F1,9, восьмикратный оптический и двенадцатикратный цифровой зум, поле зрения по горизонтали от 50,19° до 6,43°. Оптика ИК-корректирована. Чувствительность — 0,1 лк в дневном режиме и 0,08 лк в ночном при снятом ИК-фильтре, отношение сигнал/шум выше 55 дБ.

Модуль поддерживает глобальный затвор с триггерным режимом, то есть кадр может экспонироваться по внешнему сигналу, а не по внутреннему генератору. Синхронизация — внутренняя или внешняя. Управление ведётся по UART RS-232 TTL с автоопределением протоколов VISCA, Pelco-D и Hitachi.

Набор обработки включает true WDR, D-WDR, BLC, HLC, 2D/3D-шумоподавление, антитуман, цифровую стабилизацию, детектор движения по четырём зонам и восемь приватных зон. Потребление выше, чем у LVDS-версии, — до 6 Вт при работе приводов, что нужно учитывать при расчёте бюджета питания подвеса.

Характеристики приведены по данным производителя: страница модели ↗
