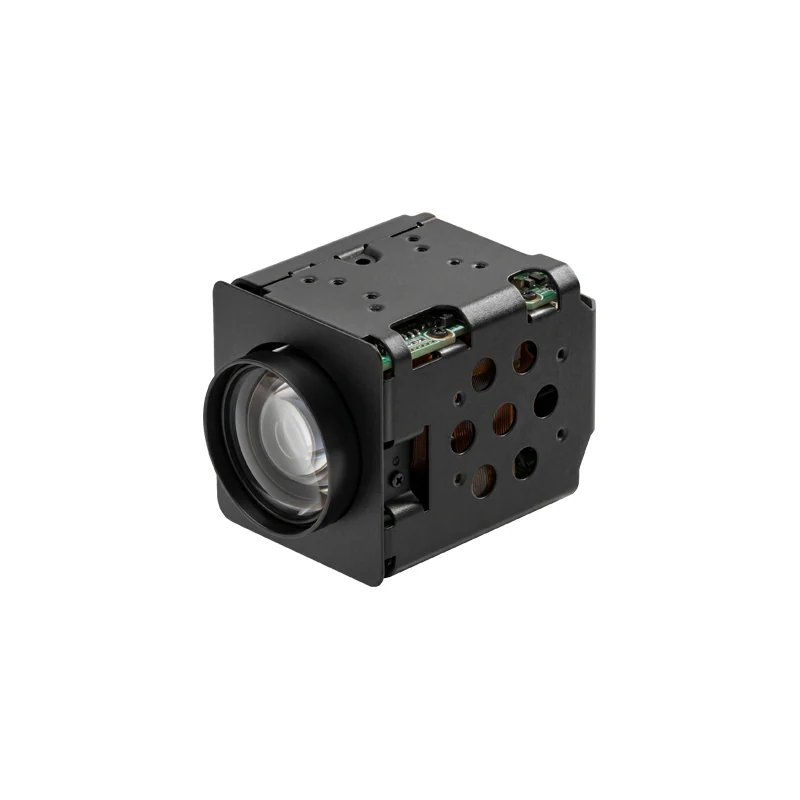

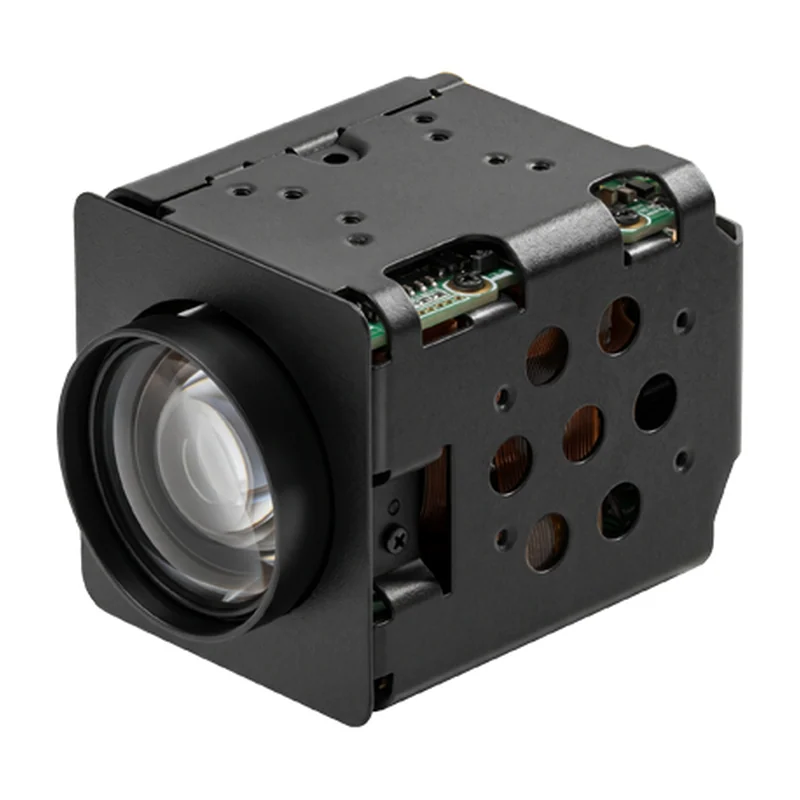

Зум-блок-модуль KT&C ATC-HZ7808C-A: 8× оптика, выходы AHD, HD-SDI, EX-SDI и CVBS, 124 г
KT&C · Корея под заказ
ATC-HZ7808C-A

Зум-блок-модуль KT&C ATC-HZ7808C-A: 8× оптика, выходы AHD, HD-SDI, EX-SDI и CVBS

Компактный 8-кратный зум-модуль с набором аналоговых и SDI-выходов и русскоязычным меню — для встраивания в тракты HD-SDI или AHD.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ7808C-A
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″ CMOS с прогрессивной развёрткой
Разрешение
2,13 Мп, 1945×1097; HD-SDI 1080p при 60 (50) кадр/с, EX-SDI и AHD 1080p при 30 (25) кадр/с
Зум
оптический 8×, цифровой 12×
Фокусное расстояние
5,6–43,7 мм
Относительное отверстие
F1,7 (широкий угол) – F1,9 (теле)
Угол обзора
по горизонтали 55,87°–7,18°, по вертикали 32,3°–4,13°
Минимальная дистанция фокусировки
0,2 м (широкий угол) / 1,0 м (теле)
Видеовыход
AHD, HD-SDI, EX-SDI (v1.0), CVBS
Синхронизация
внутренняя
Минимальная освещённость
0,1 лк (день, F1,7); 0,08 лк (ночь, F1,7)
Отношение сигнал/шум
более 52 дБ
Диапазон АРУ
до 58 дБ
Диафрагма (ручной режим)
F1,6–F19, закрыто
Функции обработки
WDR, D-WDR, BLC, HLC (0–20), 2D/3D-DNR, Defog, цифровая стабилизация, детектор движения (4 зоны), 16 зон приватности с полупрозрачной заливкой
Управление
AHD-UTC по коаксиалу; UART RS-232 TTL +5 В; VISCA, Pelco-D, Pelco-P, Hitachi; 2400–115200 бод
Язык меню
английский, русский, японский, испанский, немецкий, французский, португальский, китайский
Питание
12 В пост. тока (9–15 В)
Потребление
не более 4,2 Вт; 2,6 Вт без работы зума и фокуса
Габариты
41,6 × 45 × 61,6 мм
Масса
около 124 г
Рабочая температура
−10…+50 °C, влажность до 90 %

Описание

Модуль использует матрицу 1/2,8″ с прогрессивной развёрткой и эффективным разрешением 2,13 Мп (1945×1097). Объектив с автофокусом и DC-диафрагмой имеет фокусное расстояние 5,6–43,7 мм и относительное отверстие F1,7–F1,9; горизонтальный угол обзора меняется от 55,87° до 7,18°. Оптический зум 8-кратный, цифровой 12-кратный.

Главное отличие модели — набор видеовыходов: AHD, HD-SDI, EX-SDI версии 1.0 и аналоговый CVBS. По HD-SDI поддерживается 1080p при 60 (50) кадр/с, по EX-SDI и AHD — 1080p при 30 (25) кадр/с. Управление возможно по коаксиалу в режиме AHD-UTC либо по UART RS-232 TTL с автоопределением VISCA, Pelco-D, Pelco-P и Hitachi. Экранное меню доступно на восьми языках, включая русский, — этим модуль отличается от остальных камер серии с только английским интерфейсом.

Чувствительность составляет 0,1 лк в дневном режиме и 0,08 лк в ночном при включённом ИК-фильтре. Отношение сигнал/шум превышает 52 дБ, максимальное усиление АРУ ограничено 58 дБ — ниже, чем у моделей серии 56xx с 72 дБ, что уменьшает запас по чувствительности при слабом свете. Диафрагма в ручном режиме перекрывает F1,6–F19.

Обработка включает WDR и D-WDR со ступенчатой регулировкой, BLC с выбором зоны, HLC с регулировкой 0–20 и выбором цвета, 2D- и 3D-шумоподавление, Defog, цифровую стабилизацию, детектор движения по четырём зонам и 16 зон маскирования приватности с полупрозрачной заливкой. Питание 12 В постоянного тока, потребление до 4,2 Вт, габариты 41,6 × 45 × 61,6 мм, масса около 124 г.

Характеристики приведены по данным производителя: страница модели ↗
