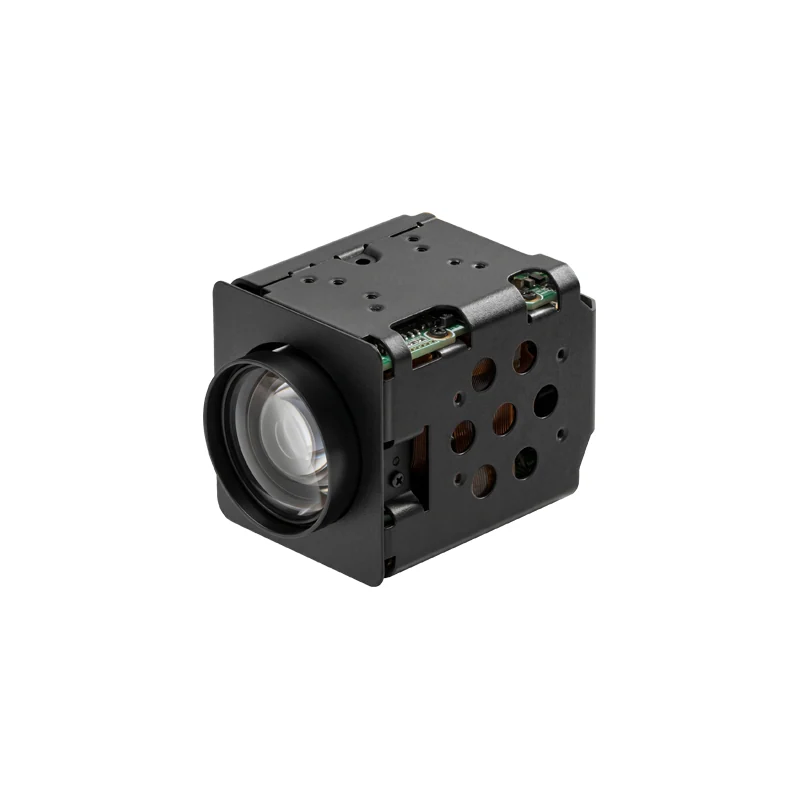

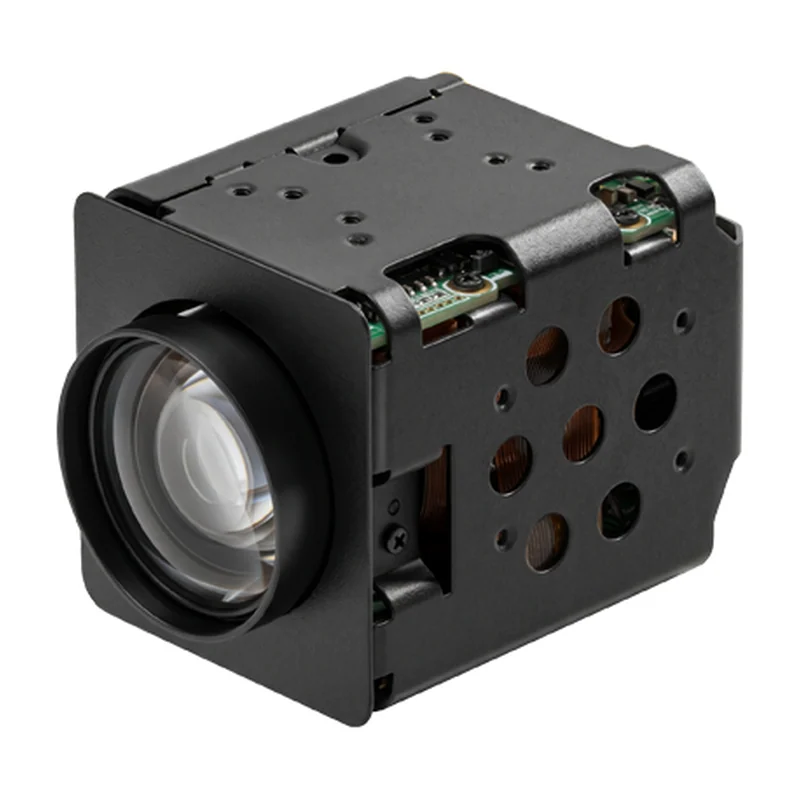

Зум-блок-модуль KT&C ATC-HZ5508C-LC, 1,58 Мп, глобальный затвор, оптика 8×, LVDS и CVBS
KT&C · Корея под заказ
ATC-HZ5508C-LC

Зум-блок-модуль KT&C ATC-HZ5508C-LC, 1,58 Мп, глобальный затвор, оптика 8×, LVDS и CVBS

Версия модуля HZ5508C с двумя выходами сразу — цифровым LVDS до 1080p60 и аналоговым CVBS. Берут, когда нужен одновременно рабочий цифровой поток и служебный аналоговый канал.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ5508C-LC
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,9″ CMOS с прогрессивной развёрткой и глобальным затвором
Разрешение
1,58 Мп, 1456 × 1088; до 1080p 60 (50) кадр/с по LVDS
Зум
оптический 8×, цифровой 12× (суммарно 96×), автофокус
Фокусное расстояние
5,6–43,7 мм
Относительное отверстие
F1,7 (широкий угол) — F1,9 (теле)
Угол обзора
по горизонтали 50,19°–6,43°, по вертикали 37,97°–4,86°
Видеовыход
LVDS и CVBS
Минимальная освещённость
0,1 лк (день, F1,7); 0,08 лк (ночь, F1,7, ИК-фильтр убран)
Отношение сигнал/шум
более 55 дБ (АРУ и Sense-Up выключены)
Минимальная дистанция фокусировки
0,2 м на широком угле, 1 м на теле
Управление
UART RS-232 TTL 5 В (совместим с 3,3 В); VISCA, Pelco-D/P, Hitachi; 2400–115200 бод
Питание
12 В постоянного тока (допуск 9–15 В)
Потребление
не более 4,7 Вт; 3,0 Вт без работы зума и фокуса
Габариты
41,6 × 45 × 61,6 мм
Масса
около 124 г
Рабочая температура
от −10 до +50 °C, влажность до 90 %

Описание

ATC-HZ5508C-LC использует ту же платформу, что и остальные модули семейства HZ5508C: матрица 1/2,9″ с прогрессивной развёрткой и глобальным затвором, эффективное разрешение 1,58 Мп (1456 × 1088). Ключевая особенность модификации — комбинированный видеовыход: цифровой LVDS с потоком до 1080p при 60 (50) кадр/с и параллельно аналоговый CVBS.

Наличие двух выходов удобно на этапе интеграции и обслуживания: цифровой канал уходит в основной тракт обработки или на энкодер, аналоговый служит для контрольного монитора, юстировки оптики и проверки без разбора системы. Объектив — автофокусный, 5,6–43,7 мм, светосила F1,7–F1,9, оптический зум 8× и цифровой 12×, поле зрения по горизонтали от 50,19° до 6,43°. Оптика ИК-корректирована, механический ИК-фильтр отводится в ночном режиме.

Чувствительность составляет 0,1 лк днём и 0,08 лк ночью при F1,7, отношение сигнал/шум выше 55 дБ. Минимальная дистанция фокусировки — 0,2 м на широком угле и 1 м на телеположении. Управление ведётся по UART RS-232 TTL с автоопределением протоколов VISCA, Pelco-D, Pelco-P и Hitachi.

Обработка изображения включает true WDR с регулируемыми уровнем, контрастом и яркостью, D-WDR, BLC и HLC с выбором области, 2D- и 3D-шумоподавление, антитуман, цифровую стабилизацию, детектор движения по четырём зонам и восемь приватных зон с выбором цвета маски. Питание 12 В постоянного тока, потребление до 4,7 Вт.

Характеристики приведены по данным производителя: страница модели ↗
