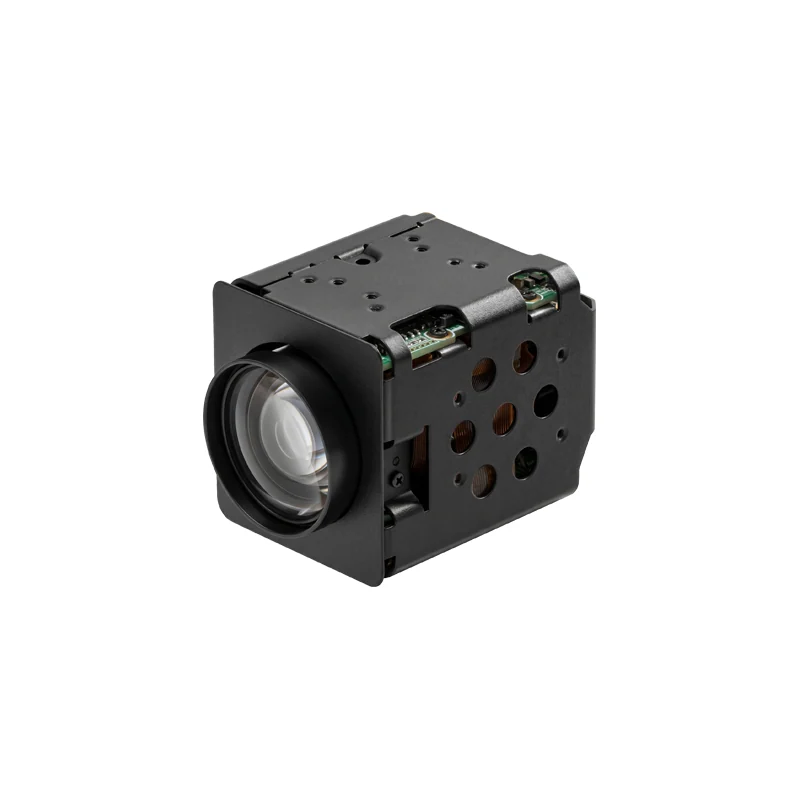

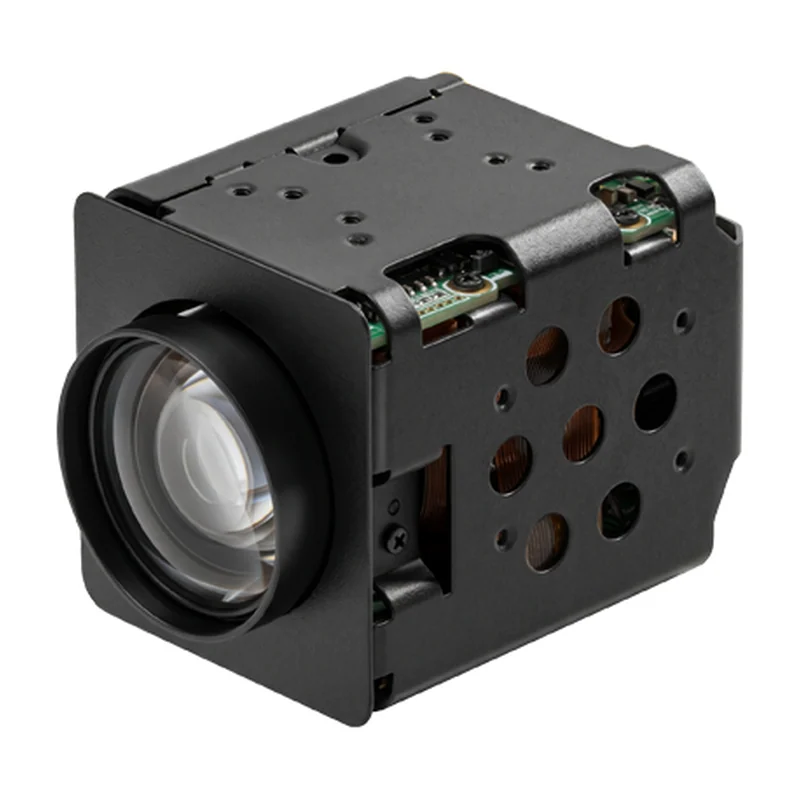

Зум-блок-модуль KT&C ATC-HZ5608C-PC: 8× оптика, параллельный цифровой видеовыход и CVBS
KT&C · Корея под заказ
ATC-HZ5608C-PC

Зум-блок-модуль KT&C ATC-HZ5608C-PC: 8× оптика, параллельный цифровой видеовыход и CVBS

Вариант 8-кратного зум-модуля с параллельным цифровым видеоинтерфейсом — берут под платы обработки, у которых нет приёмника LVDS.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ5608C-PC
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″ CMOS с прогрессивной развёрткой
Разрешение
2,13 Мп, 1945×1097; 1080p при 60 (50) кадр/с
Зум
оптический 8×, цифровой 12×
Фокусное расстояние
5,6–43,7 мм
Относительное отверстие
F1,7 (широкий угол) – F1,9 (теле)
Угол обзора
по горизонтали 50,19°–6,43°, по вертикали 37,97°–4,86°
Минимальная дистанция фокусировки
0,2 м (широкий угол) / 1,0 м (теле)
Видеовыход
параллельный цифровой, CVBS
Минимальная освещённость
0,1 лк (день, F1,7); 0,08 лк (ночь, F1,7)
Отношение сигнал/шум
более 55 дБ
Диапазон АРУ
до 72 дБ
Функции обработки
True WDR, D-WDR, BLC, HLC, 2D/3D-DNR, Defog, цифровая стабилизация, детектор движения (4 зоны), 8 зон приватности
Управление
UART RS-232 TTL +5 В; VISCA, Pelco-D, Pelco-P, Hitachi; 2400–115200 бод
Питание
12 В пост. тока (9–15 В)
Потребление
не более 5,7 Вт; 3,5 Вт без работы зума и фокуса
Габариты
41,6 × 45 × 61,6 мм
Масса
около 124 г
Рабочая температура
−10…+50 °C, влажность до 90 %

Описание

Оптико-электронная часть совпадает с остальными модулями серии 5608C: матрица 1/2,8″ с прогрессивной развёрткой, 2,13 Мп (1945×1097), объектив с автофокусом и DC-диафрагмой 5,6–43,7 мм, относительное отверстие F1,7–F1,9, горизонтальный угол обзора 50,19°–6,43°, оптический зум 8× и цифровой 12×.

Отличие модификации PC — видеовыход: вместо LVDS используется параллельный цифровой интерфейс, дополненный аналоговым CVBS. Максимальное разрешение по параллельному каналу — 1080p при 60 (50) кадр/с. Такой выход требует большего числа линий в кабеле и ограничивает его длину, зато напрямую подключается к процессорам без десериализатора. Потребление при этом выше, чем у LVDS-версии: до 5,7 Вт против 4,4 Вт.

Чувствительность — 0,1 лк в дневном режиме и 0,08 лк в ночном при включённом ИК-фильтре, отношение сигнал/шум более 55 дБ, максимальное усиление АРУ 72 дБ. Из обработки доступны истинный WDR, D-WDR, BLC и HLC с выбором зоны, 2D- и 3D-шумоподавление, Defog, цифровая стабилизация, детектор движения по четырём зонам, восемь зон приватности.

Управление ведётся по UART RS-232 TTL с автоопределением VISCA, Pelco-D, Pelco-P и Hitachi. Габариты 41,6 × 45 × 61,6 мм, масса около 124 г, питание 12 В постоянного тока с допуском 9–15 В.

Характеристики приведены по данным производителя: страница модели ↗
