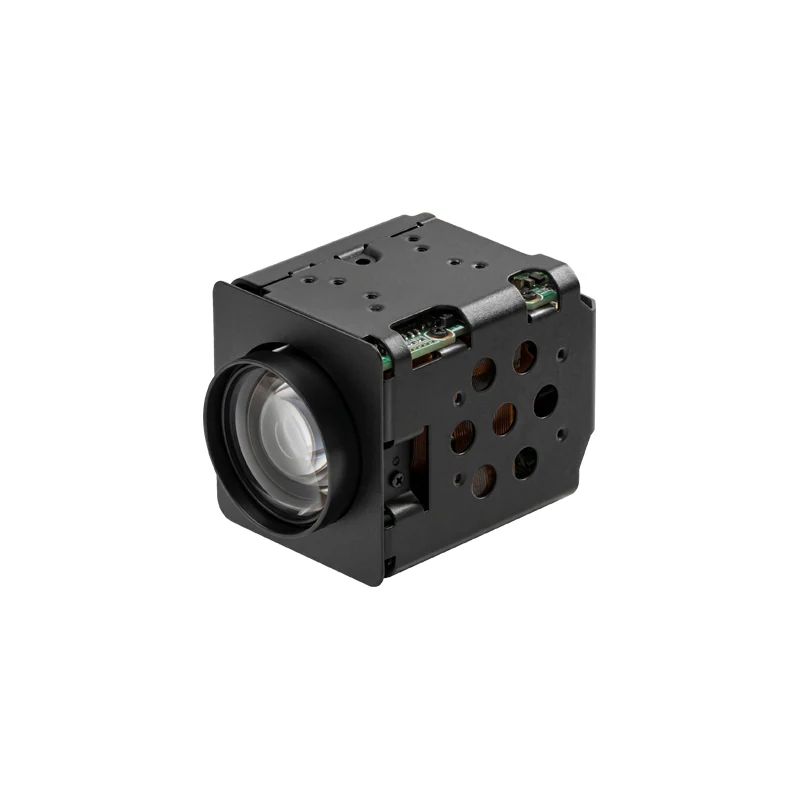

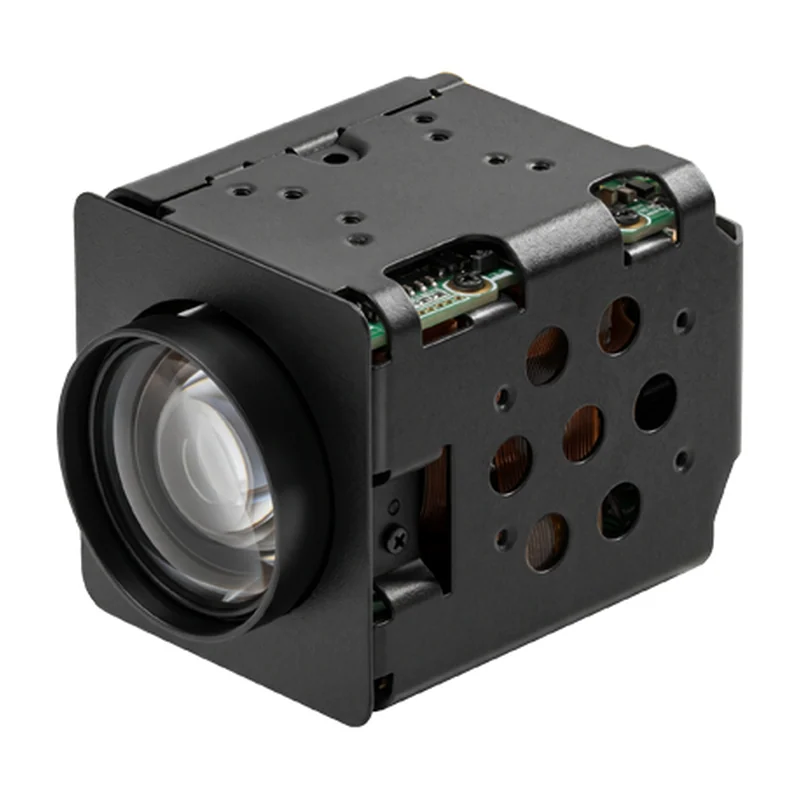

Зум-блок-модуль KT&C ATC-HZ7808C-T: 1/2,8″ CMOS 2 Мп, 8× зум, выходы TVI и HD-SDI с UTC
KT&C · Корея под заказ
ATC-HZ7808C-T

Зум-блок-модуль KT&C ATC-HZ7808C-T: 1/2,8″ CMOS 2 Мп, 8× зум, выходы TVI и HD-SDI с UTC

Вариант 8-кратного блок-модуля с выходом TVI вместо LVDS и управлением по коаксиалу (UTC) — берут для интеграции в существующие аналоговые HD-линии.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ7808C-T
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″ CMOS с прогрессивной развёрткой
Разрешение
2,13 Мп, 1945 × 1097
Зум
оптический 8×, цифровой 12×
Фокусное расстояние
5,6–43,7 мм
Относительное отверстие
F1,7 (широкий угол) – F1,9 (теле)
Угол обзора
55,87°–7,18° по горизонтали; 32,3°–4,13° по вертикали
Видеовыход
TVI, HD-SDI, EX-SDI (V1.0), CVBS
Максимальное разрешение видео
HD-SDI — 1080p60/50; EX-SDI и TVI — 1080p30/25
Минимальная освещённость
0,1 лк (день, F1,7); 0,08 лк (ночь, F1,7)
Отношение сигнал/шум
не менее 52 дБ
Минимальная дистанция фокусировки
0,2 м (широкий угол), 1,0 м (теле)
Функции обработки
True WDR, D-WDR, 3D-DNR, 2D-DNR, Defog, цифровая стабилизация, BLC, HLC, 16 зон приватности, детектор движения (4 зоны), АРУ до 58 дБ
Управление
UART RS-232 TTL (VISCA / Pelco-D / Pelco-P / Hitachi), 2400–115200 бит/с; TVI-UTC по коаксиалу
Питание
12 В постоянного тока (9–15 В)
Потребление
не более 4,2 Вт; 2,6 Вт без работы зума и фокуса
Габариты
41,6 × 45 × 61,6 мм
Масса
около 124 г
Рабочая температура
−10…+50 °C, влажность до 90 %

Описание

Основа модуля — матрица 1/2,8″ CMOS с прогрессивной развёрткой и эффективным разрешением 2,13 Мп (1945 × 1097). Объектив с автофокусом, приводным зумом, DC-диафрагмой и коррекцией ИК-фокуса, переключение день/ночь механическое.

Диапазон фокусных расстояний 5,6–43,7 мм соответствует 8-кратному оптическому зуму (дополнительно 12× цифровой) и полю зрения 55,87°–7,18° по горизонтали при светосиле F1,7–F1,9. Чувствительность составляет 0,1 лк днём и 0,08 лк ночью. От версии с индексом L модель отличается набором выходов: TVI, HD-SDI, EX-SDI (V1.0) и CVBS. Режим 1080p60/50 доступен по HD-SDI, потоки EX-SDI и TVI ограничены 1080p30/25; предусмотрено управление по коаксиальному кабелю TVI-UTC.

В обработку входят True WDR, D-WDR, 3D- и 2D-шумоподавление, Defog, цифровая стабилизация, BLC и HLC, 16 зон приватности, детектор движения на 4 зоны. Максимальное усиление 58 дБ, отношение сигнал/шум не менее 52 дБ. Помимо UTC модуль управляется по UART RS-232 TTL протоколами VISCA, Pelco-D/P и Hitachi.

Питание 12 В постоянного тока (9–15 В), потребление до 4,2 Вт. Модуль поставляется без защищённого корпуса и рассчитан на −10…+50 °C, то есть предназначен для встраивания в готовое изделие, а не для самостоятельной наружной установки.

Характеристики приведены по данным производителя: страница модели ↗
