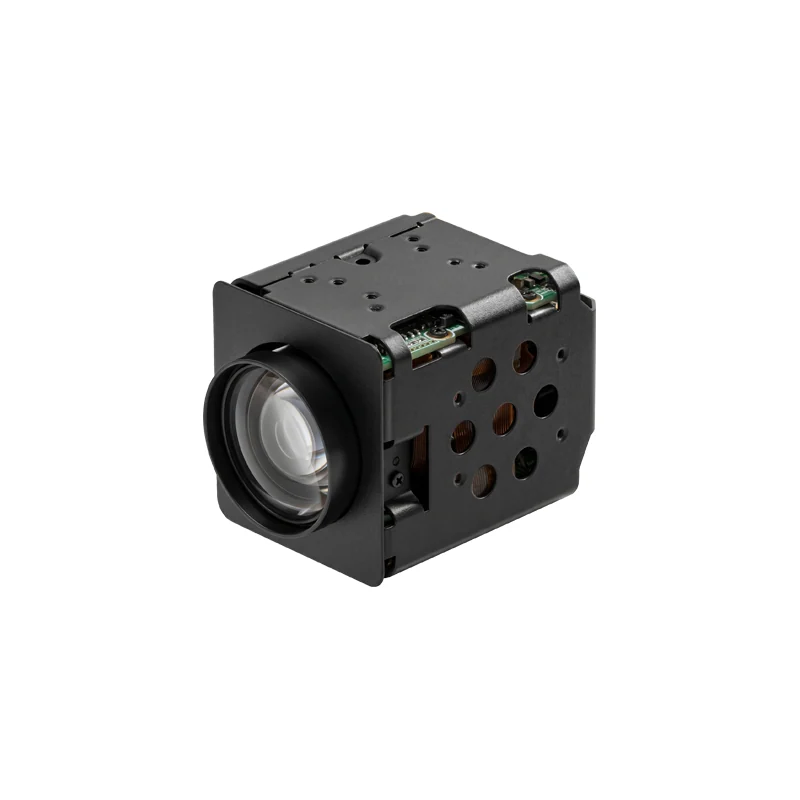

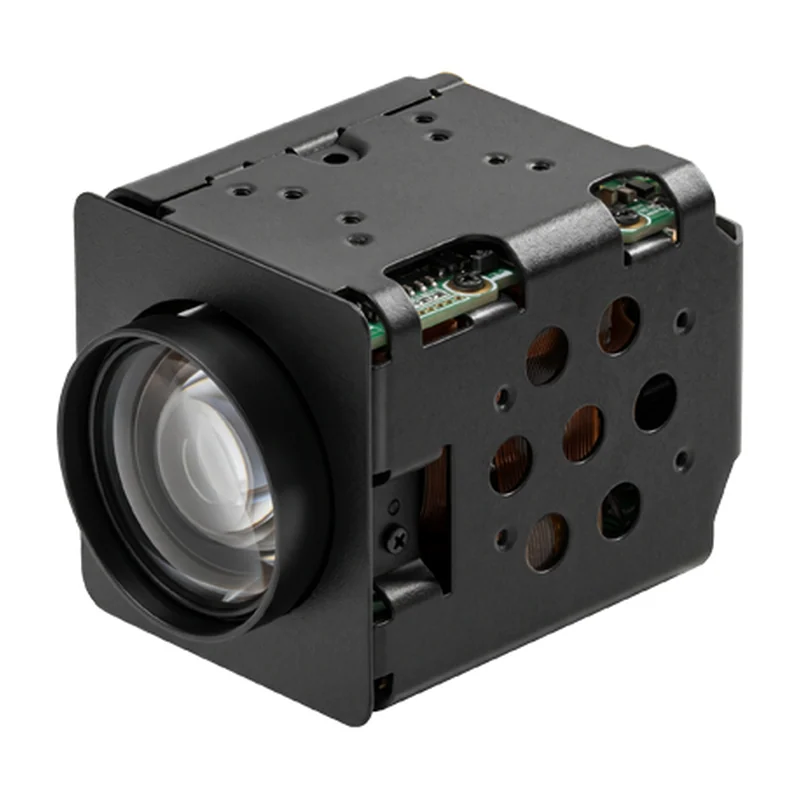

Зум-блок-модуль KT&C ATC-HZ5508C-L, 1,58 Мп, глобальный затвор, оптика 8×, выход LVDS 1080p
KT&C · Корея под заказ
ATC-HZ5508C-L

Зум-блок-модуль KT&C ATC-HZ5508C-L, 1,58 Мп, глобальный затвор

Модификация модуля HZ5508C с цифровым выходом LVDS до 1080p60. Берут, когда видео нужно передать в цифровом виде на плату обработки или энкодер без аналогового промежуточного звена.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ5508C-L
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,9″ CMOS с прогрессивной развёрткой и глобальным затвором
Разрешение
1,58 Мп, 1456 × 1088; до 1080p 60 (50) кадр/с по LVDS
Зум
оптический 8×, цифровой 12× (суммарно 96×), автофокус
Фокусное расстояние
5,6–43,7 мм
Относительное отверстие
F1,7 (широкий угол) — F1,9 (теле)
Угол обзора
по горизонтали 50,19°–6,43°, по вертикали 37,97°–4,86°
Видеовыход
LVDS
Синхронизация
внутренняя или внешняя (опция), вход триггера и выход строба
Минимальная освещённость
0,1 лк (день, F1,7); 0,08 лк (ночь, F1,7, ИК-фильтр убран)
Отношение сигнал/шум
более 55 дБ (АРУ и Sense-Up выключены)
Управление
UART RS-232 TTL 5 В (совместим с 3,3 В); VISCA, Pelco-D/P/C, Hitachi; 2400–115200 бод
Питание
12 В постоянного тока (допуск 9–15 В)
Потребление
не более 4,7 Вт; 3,0 Вт без работы зума и фокуса
Габариты
41,6 × 45 × 61,6 мм
Масса
около 124 г
Рабочая температура
от −10 до +50 °C, влажность до 90 %

Описание

ATC-HZ5508C-L повторяет оптико-механическую часть семейства HZ5508C: матрица 1/2,9″ с глобальным затвором, эффективное разрешение 1,58 Мп (1456 × 1088), объектив с автофокусом 5,6–43,7 мм и восьмикратным оптическим зумом. Отличие модификации — цифровой выход LVDS с максимальным разрешением 1080p при 60 (50) кадр/с; аналогового выхода CVBS у неё нет.

Светосила объектива меняется от F1,7 на широком угле до F1,9 на телеположении, поле зрения — от 50,19° до 6,43° по горизонтали. Оптика ИК-корректированная, механический ИК-фильтр переключается в ночной режим, порог чувствительности при этом снижается с 0,1 до 0,08 лк. Отношение сигнал/шум заявлено выше 55 дБ — на 3 дБ лучше, чем у аналоговой версии, что объясняется отсутствием тракта аналоговой кодировки.

Модуль поддерживает внешнюю синхронизацию, а также вход триггера и выход строба — это позволяет привязать момент экспонирования к внешнему событию или подсветке, что важно при съёмке с импульсным источником или синхронной работе нескольких камер. Управление — UART RS-232 TTL с протоколами VISCA, Pelco-D, Pelco-P, Pelco-C и Hitachi.

Набор обработки стандартный для линейки: true WDR с ручной настройкой уровня, контраста и яркости, D-WDR, BLC, HLC, 2D/3D-шумоподавление, антитуман, цифровая стабилизация, восемь приватных зон и детектор движения на четыре зоны. Потребление — до 4,7 Вт, ниже, чем у версий с аналоговым или параллельным выходом.

Характеристики приведены по данным производителя: страница модели ↗
