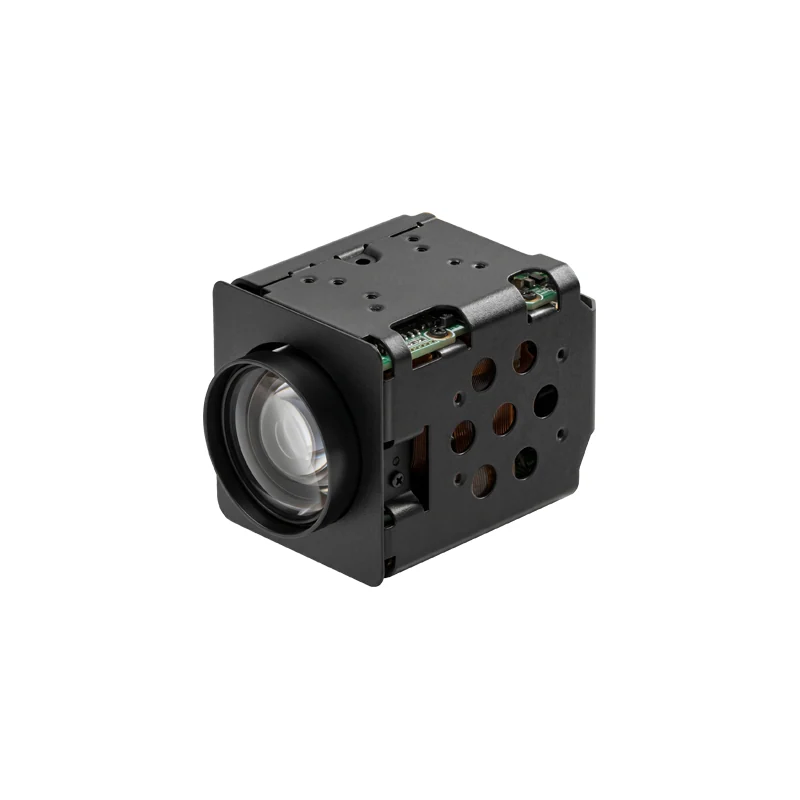

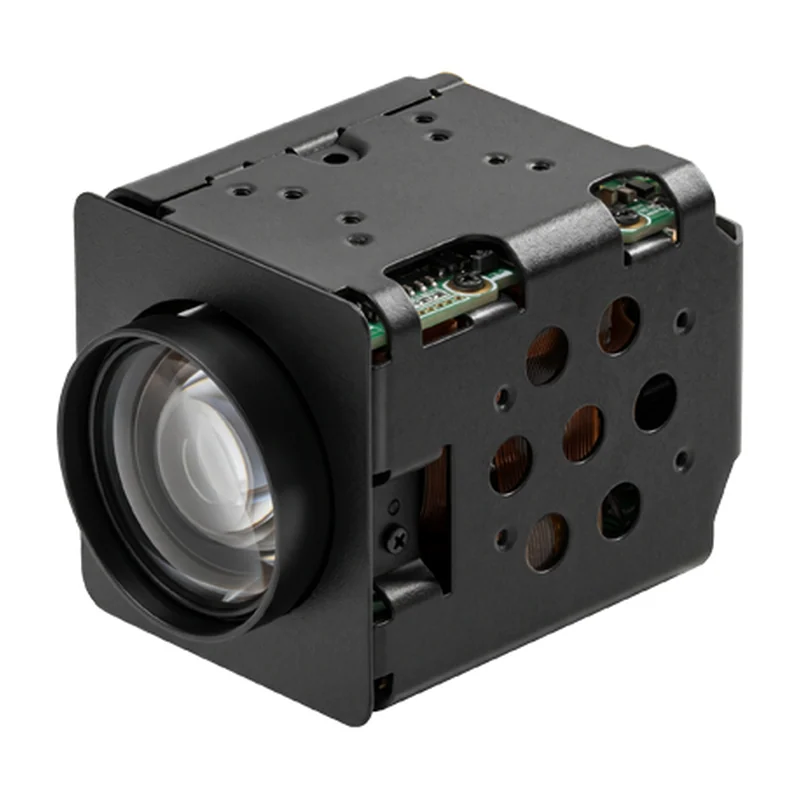

Зум-блок-модуль KT&C ATC-HZ7808C-L: 1/2,8″ CMOS 2 Мп, 8× зум, выходы LVDS, HD-SDI и EX-SDI
KT&C · Корея под заказ
ATC-HZ7808C-L

Зум-блок-модуль KT&C ATC-HZ7808C-L: 1/2,8″ CMOS 2 Мп, 8× зум, выходы LVDS

Встраиваемая блок-камера с автофокусным 8-кратным зумом и параллельно доступными цифровым LVDS и коаксиальным HD-SDI выходами для подвесов и стационарных постов наблюдения.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ7808C-L
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″ CMOS с прогрессивной развёрткой
Разрешение
2,13 Мп, 1945 × 1097
Зум
оптический 8×, цифровой 12×
Фокусное расстояние
5,6–43,7 мм
Относительное отверстие
F1,7 (широкий угол) – F1,9 (теле)
Угол обзора
55,87°–7,18° по горизонтали; 32,3°–4,13° по вертикали
Видеовыход
LVDS, HD-SDI, EX-SDI (V1.0), CVBS
Максимальное разрешение видео
HD-SDI и LVDS — 1080p60/50; EX-SDI — 1080p30/25
Минимальная освещённость
0,1 лк (день, F1,7); 0,08 лк (ночь, F1,7)
Отношение сигнал/шум
не менее 52 дБ
Минимальная дистанция фокусировки
0,2 м (широкий угол), 1,0 м (теле)
Функции обработки
True WDR, D-WDR, 3D-DNR, 2D-DNR, Defog, цифровая стабилизация, BLC, HLC, 16 зон приватности, детектор движения (4 зоны), АРУ до 58 дБ
Управление
UART RS-232 TTL, VISCA / Pelco-D / Pelco-P / Hitachi, 2400–115200 бит/с
Питание
12 В постоянного тока (9–15 В)
Потребление
не более 4,0 Вт; 2,5 Вт без работы зума и фокуса
Габариты
41,6 × 45 × 61,6 мм
Масса
около 124 г
Рабочая температура
−10…+50 °C, влажность до 90 %

Описание

Модуль построен на матрице 1/2,8″ CMOS с прогрессивной развёрткой и 2,13 Мп эффективных пикселей (1945 × 1097). Объектив несъёмный, с автофокусом, приводным зумом, DC-диафрагмой и коррекцией фокуса в ИК-диапазоне; за переключение день/ночь отвечает механически убираемый ИК-фильтр.

Фокусное расстояние 5,6–43,7 мм даёт 8-кратное оптическое приближение (плюс 12× цифровое) и поле зрения от 55,87° до 7,18° по горизонтали. Светосила F1,7 на широком угле и F1,9 на теле обеспечивает чувствительность 0,1 лк в цветном режиме и 0,08 лк в чёрно-белом. Видео выводится одновременно в форматах LVDS, HD-SDI, EX-SDI и CVBS: по HD-SDI и LVDS доступен режим 1080p60/50, по EX-SDI поток ограничен 1080p30/25.

Обработка изображения включает True WDR и цифровой D-WDR, трёхмерное шумоподавление, устранение дымки, цифровую стабилизацию, компенсацию засветки BLC и HLC, 16 зон приватности и детектор движения на 4 зоны. Усиление регулируется до 58 дБ, отношение сигнал/шум не менее 52 дБ.

Управление ведётся по UART RS-232 TTL с автоопределением протоколов VISCA, Pelco-D, Pelco-P и Hitachi на скоростях до 115 200 бит/с. Питание 12 В постоянного тока (допустимо 9–15 В), потребление не более 4 Вт при работающих приводах. Собственного защищённого корпуса у модуля нет и рабочий диапазон ограничен −10…+50 °C, поэтому его устанавливают внутрь гермобокса, гиростабилизированного подвеса или корпусной камеры.

Характеристики приведены по данным производителя: страница модели ↗
