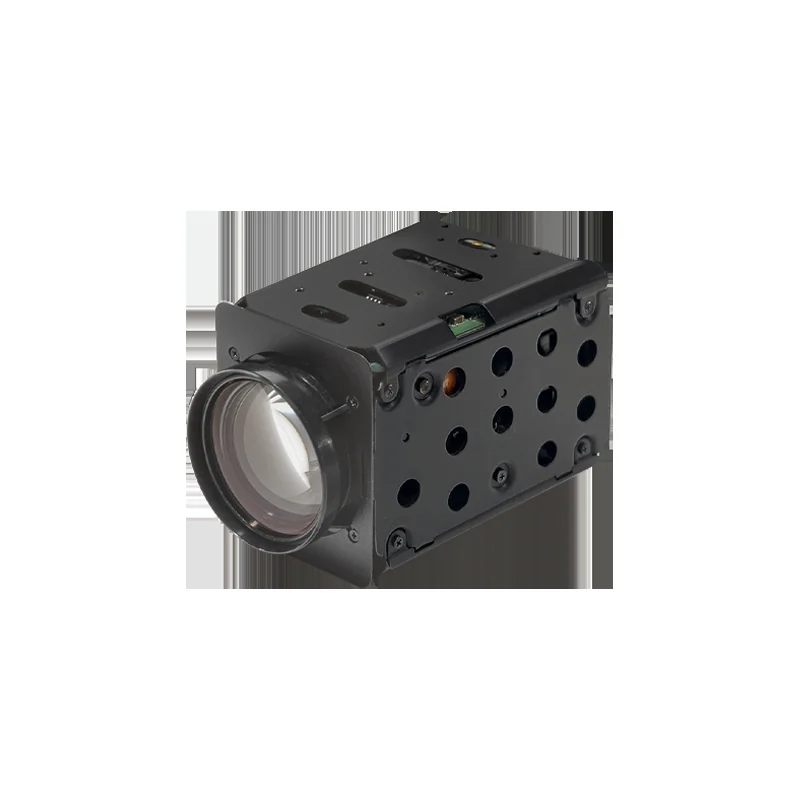

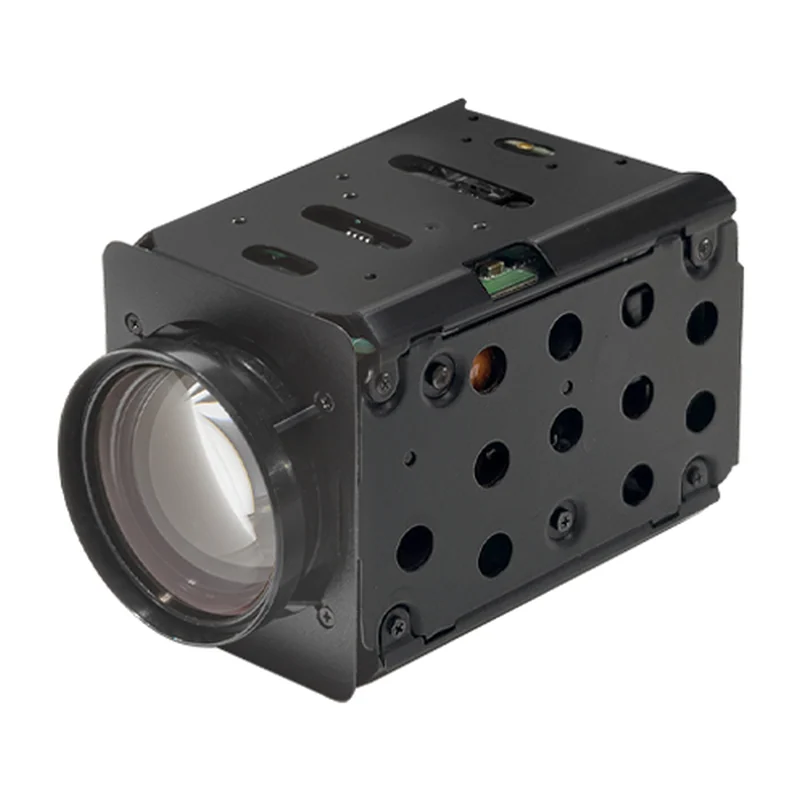

Зум-блок-модуль KT&C ATC-HZ7825Z-LA: 25× зум f5,3–130 мм, 2 Мп, выходы LVDS, AVI, HD-SDI
KT&C · Корея под заказ
ATC-HZ7825Z-LA

Зум-блок-модуль KT&C ATC-HZ7825Z-LA: 25× зум f5,3–130 мм, 2 Мп, выходы LVDS, AVI, HD-SDI

Длиннофокусный 25-кратный блок-модуль для задач распознавания на дистанции с одновременным цифровым LVDS и аналоговым AVI выходом.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ7825Z-LA
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″ CMOS с прогрессивной развёрткой
Разрешение
2,13 Мп, 1945 × 1097
Зум
оптический 25×, цифровой 12×
Фокусное расстояние
5,3–130 мм
Относительное отверстие
F1,6 (широкий угол) – F4,3 (теле)
Угол обзора
59°–2,4° по горизонтали; 33,6°–1,4° по вертикали
Видеовыход
LVDS, AVI, HD-SDI, EX-SDI (V1.0), CVBS
Максимальное разрешение видео
HD-SDI и LVDS — 1080p60/50; EX-SDI и AVI — 1080p30/25
Минимальная освещённость
0,1 лк (дневной режим, F1,6)
Отношение сигнал/шум
не менее 52 дБ
Минимальная дистанция фокусировки
0,1 м (широкий угол), 1,5 м (теле)
Функции обработки
True WDR, D-WDR, 3D-DNR, 2D-DNR, Defog, цифровая стабилизация, BLC, HLC, 16 зон приватности, детектор движения (4 зоны), АРУ до 58 дБ
Управление
UART RS-232 TTL (VISCA / Pelco-D / Pelco-P / Hitachi), 2400–115200 бит/с
Питание
12 В постоянного тока (9–15 В)
Потребление
не более 5,2 Вт; 3,2 Вт без работы зума и фокуса
Габариты
50,0 × 58,8 × 96,1 мм
Масса
около 240 г
Рабочая температура
−10…+50 °C, влажность до 90 %
Опциональное исполнение
ATC-HZ7830Z-LTA — выходы LVDS, TVI, AVI, HD/EX-SDI, CVBS

Описание

Модуль собран на матрице 1/2,8″ CMOS с прогрессивной развёрткой и эффективным разрешением 2,13 Мп (1945 × 1097). Объектив автофокусный, с приводным зумом, DC-диафрагмой и коррекцией фокуса в ИК-диапазоне, ИК-фильтр механический.

Фокусное расстояние 5,3–130 мм даёт 25-кратное оптическое приближение (плюс 12× цифровое) и поле зрения от 59° на широком угле до 2,4° на теле — этого достаточно для опознавания объектов на существенном удалении. Обратная сторона длинного фокуса — падение светосилы с F1,6 до F4,3, поэтому в телеположении запас по свету заметно меньше, чем на широком угле. Выходы: LVDS, AVI, HD-SDI, EX-SDI (V1.0) и CVBS; 1080p60/50 доступен по HD-SDI и LVDS, EX-SDI и AVI работают в 1080p30/25.

Обработка включает True WDR и D-WDR, 3D- и 2D-шумоподавление, Defog, цифровую стабилизацию (важна при длинном фокусе), BLC, HLC, 16 зон приватности и детектор движения на 4 зоны; усиление до 58 дБ. Управление ведётся по UART RS-232 TTL с автоопределением VISCA, Pelco-D/P и Hitachi. Производитель указывает опциональное исполнение ATC-HZ7830Z-LTA с расширенным набором выходов (LVDS, TVI, AVI, HD/EX-SDI, CVBS).

Питание 12 В постоянного тока (9–15 В), потребление до 5,2 Вт. Габариты 50,0 × 58,8 × 96,1 мм при массе около 240 г; рабочий диапазон −10…+50 °C, корпусной защиты нет — модуль встраиваемый.

Характеристики приведены по данным производителя: страница модели ↗
