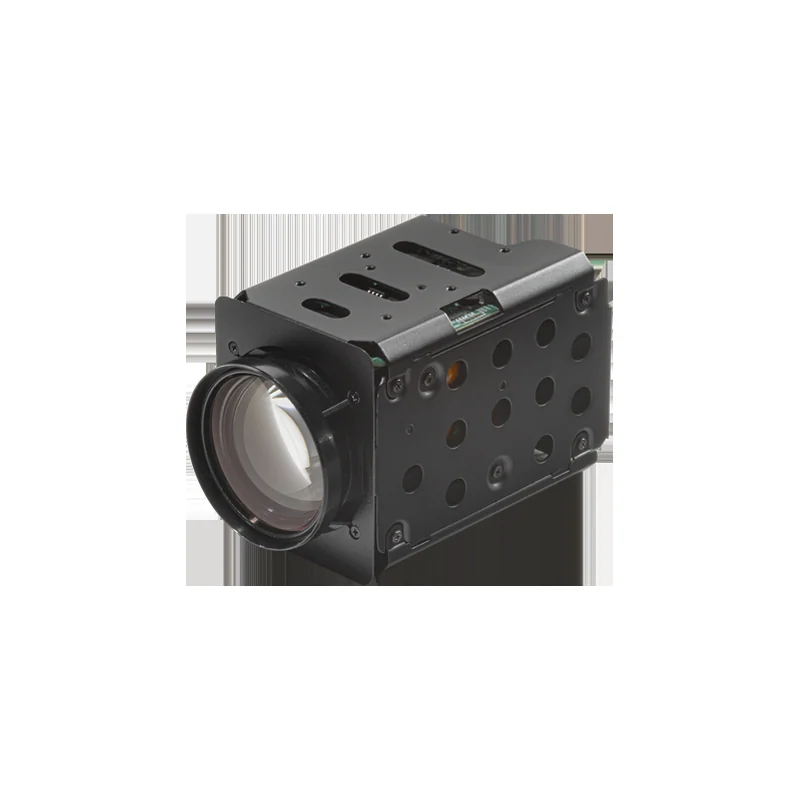

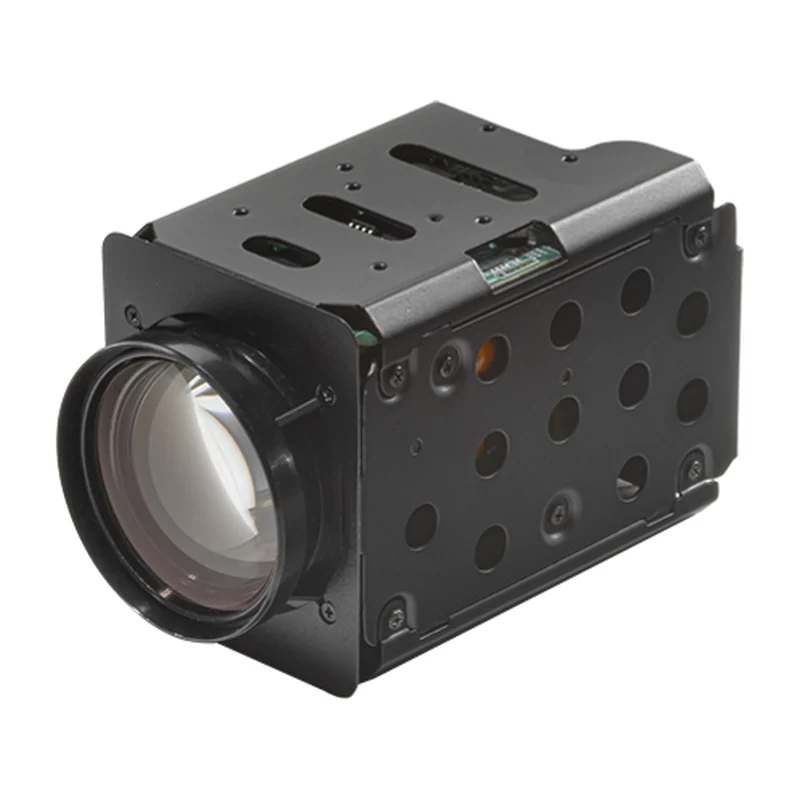

Зум-блок-модуль KT&C ATC-HZ5525Z-LP, 1,58 Мп, глобальный затвор, оптика 25×, LVDS/параллельный/CVBS
KT&C · Корея под заказ
ATC-HZ5525Z-LP

Зум-блок-модуль KT&C ATC-HZ5525Z-LP, 1,58 Мп, глобальный затвор, оптика 25×

Длиннофокусный модуль с 25-кратной оптикой и глобальным затвором, тремя вариантами видеовыхода. Берут для наблюдения на дальних дистанциях с подвижной платформы.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ5525Z-LP
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,9″ CMOS с прогрессивной развёрткой и глобальным затвором
Разрешение
1,58 Мп, 1456 × 1088; видео 720p 60 (50) кадр/с
Зум
оптический 25×, цифровой 12× (суммарно 300×), автофокус
Фокусное расстояние
5,3–130 мм
Относительное отверстие
F1,6 (широкий угол) — F4,3 (теле)
Угол обзора
по горизонтали 53,4°–2,2°, по вертикали 40,2°–1,6°
Видеовыход
параллельный, LVDS, CVBS
Синхронизация
внутренняя или внешняя (опция), вход триггера и выход строба
Минимальная освещённость
0,1 лк в дневном режиме (F1,6)
Отношение сигнал/шум
более 55 дБ (АРУ и Sense-Up выключены)
Минимальная дистанция фокусировки
0,1 м на широком угле, 1,5 м на теле
Управление
UART RS-232 TTL 5 В (совместим с 3,3 В); VISCA, Pelco-D/P; 2400–115200 бод
Питание
12 В постоянного тока (допуск 9–15 В)
Потребление
не более 6,4 Вт; 4,7 Вт без работы зума и фокуса
Габариты
50 × 58,8 × 96,1 мм
Масса
около 240 г

Описание

ATC-HZ5525Z-LP отличается от восьмикратных модулей семейства значительно более длинным объективом: диапазон фокусных расстояний 5,3–130 мм даёт 25-кратный оптический зум и поле зрения от 53,4° до 2,2° по горизонтали. Такой диапазон закрывает и обзорную задачу на широком угле, и распознавание объекта на дистанции в несколько сотен метров на телеположении.

Матрица — 1/2,9″ CMOS с прогрессивной развёрткой и глобальным затвором, эффективное разрешение 1,58 Мп (1456 × 1088), выходной поток 720p при 60/50/30/25 кадр/с. Модуль поддерживает три варианта видеовыхода: параллельный, LVDS и аналоговый CVBS, что упрощает подбор под уже существующий тракт обработки. Есть вход триггера и выход строба для синхронизации экспозиции с внешним событием.

Светосила падает от F1,6 на широком угле до F4,3 на телеположении — типичное поведение длиннофокусной трансфокаторной оптики. На практике это означает, что на максимальном зуме камера теряет около трёх ступеней экспозиции, и в сумерках дальнее наблюдение потребует либо большей выдержки, либо подъёма усиления (АРУ до 48 дБ). Минимальная дистанция фокусировки — 0,1 м на широком угле и 1,5 м на телеположении.

Обработка включает true WDR с регулировкой уровня, контраста и яркости, D-WDR, BLC, HLC, 2D/3D-шумоподавление, антитуман, цифровую стабилизацию и детектор движения. Модуль крупнее восьмикратных версий: 50 × 58,8 × 96,1 мм при массе около 240 г, потребление до 6,4 Вт.

Характеристики приведены по данным производителя: страница модели ↗
