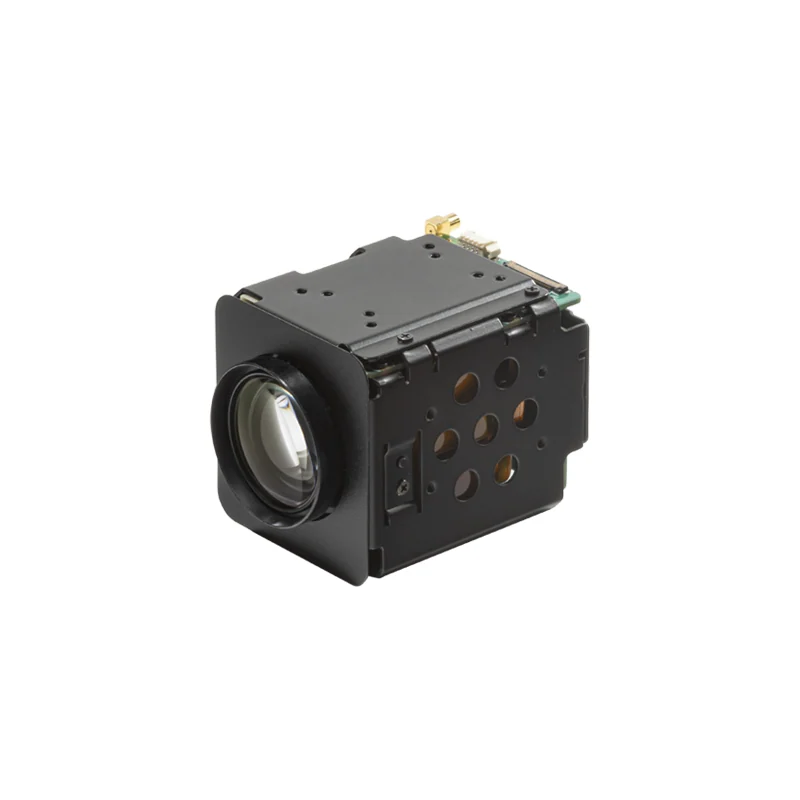

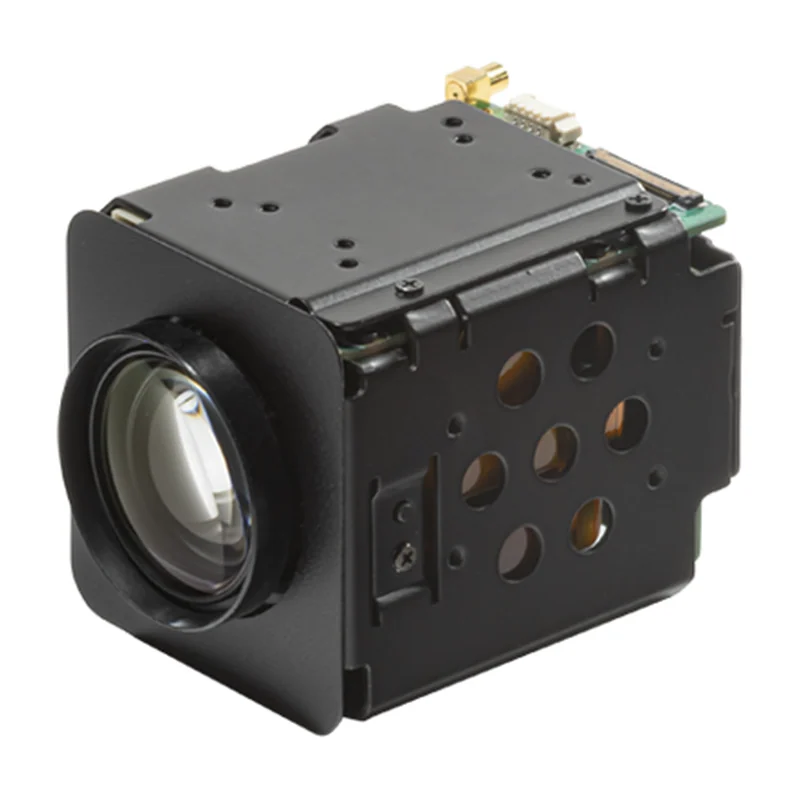

Зум-блок-модуль KT&C ATC-HZ8309Z-LC, 2,13 Мп, глобальный затвор, оптика 8,5×, LVDS/SDI/CVBS
KT&C · Корея под заказ
ATC-HZ8309Z-LC

Зум-блок-модуль KT&C ATC-HZ8309Z-LC, 2,13 Мп, глобальный затвор, оптика 8,5×

Модуль 1080p с глобальным затвором на матрице ON Semiconductor и тремя видеовыходами, включая SDI. Берут для платформ, где цифровой поток передаётся по коаксиалу.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ8309Z-LC
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,6″ CMOS ON Semiconductor с глобальным затвором
Разрешение
2,13 Мп, 1945 × 1097; до 1080p 60 кадр/с
Зум
оптический 8,5×, цифровой 12×, автофокус
Фокусное расстояние
8,0–70 мм
Относительное отверстие
F1,5 (широкий угол) — F2,1 (теле)
Угол обзора
по горизонтали 50°–5,6°, по вертикали 37,6°–4,3°
Видеовыход
цифровой LVDS и SDI, аналоговый CVBS
Минимальная освещённость
0,4 лк (день, F1,5); 0,3 лк (ночь, F1,5, ИК-фильтр убран)
Отношение сигнал/шум
более 36 дБ (АРУ и Sense-Up выключены)
Минимальная дистанция фокусировки
0,01 м на широком угле, 1 м на теле
Управление
UART RS-232 TTL 5 В (совместим с 3,3 В); VISCA, Pelco-D/P; 2400–115200 бод
Питание
12 В постоянного тока (допуск 9–15 В)
Потребление
не более 6,0 Вт; 4,5 Вт без работы зума и фокуса
Габариты
50,3 × 58,4 × 92,0 мм
Масса
около 121 г
Рабочая температура
от −10 до +50 °C, влажность до 90 %

Описание

ATC-HZ8309Z-LC построен на матрице 1/2,6″ ON Semiconductor с глобальным затвором, эффективное разрешение 2,13 Мп (1945 × 1097), максимальный поток 1080p при 60 кадр/с. Набор выходов шире, чем у младших моделей: цифровые LVDS и SDI, а также аналоговый CVBS. Выход SDI позволяет передавать несжатое HD-видео по коаксиальному кабелю на десятки метров без дополнительного энкодера.

Объектив с автофокусом и приводной диафрагмой перекрывает 8,0–70 мм при светосиле F1,5–F2,1, что даёт 8,5-кратный оптический зум и поле зрения от 50° до 5,6° по горизонтали. Минимальная дистанция фокусировки на широком угле составляет всего 0,01 м, на телеположении — 1 м. Оптика ИК-корректирована.

Чувствительность заявлена на уровне 0,4 лк днём и 0,3 лк ночью при F1,5, отношение сигнал/шум — более 36 дБ, максимальное усиление АРУ ограничено 36 дБ. По сравнению с модулями на матрицах STARVIS этот вариант заметно менее чувствителен в темноте, зато сохраняет геометрию кадра при быстром движении благодаря глобальному затвору. Переключение день/ночь выполняется по внешней команде.

Диапазон выдержек — от 1/1 до 1/30000 с, что позволяет снимать на ярком солнце при открытой диафрагме. Обработка включает true WDR, D-WDR, BLC, HLC, 2D/3D-шумоподавление, антитуман с автоматическим и ручным режимами, цифровую стабилизацию и детектор движения. Управление — UART RS-232 TTL с протоколами VISCA и Pelco-D/P.

Характеристики приведены по данным производителя: страница модели ↗
