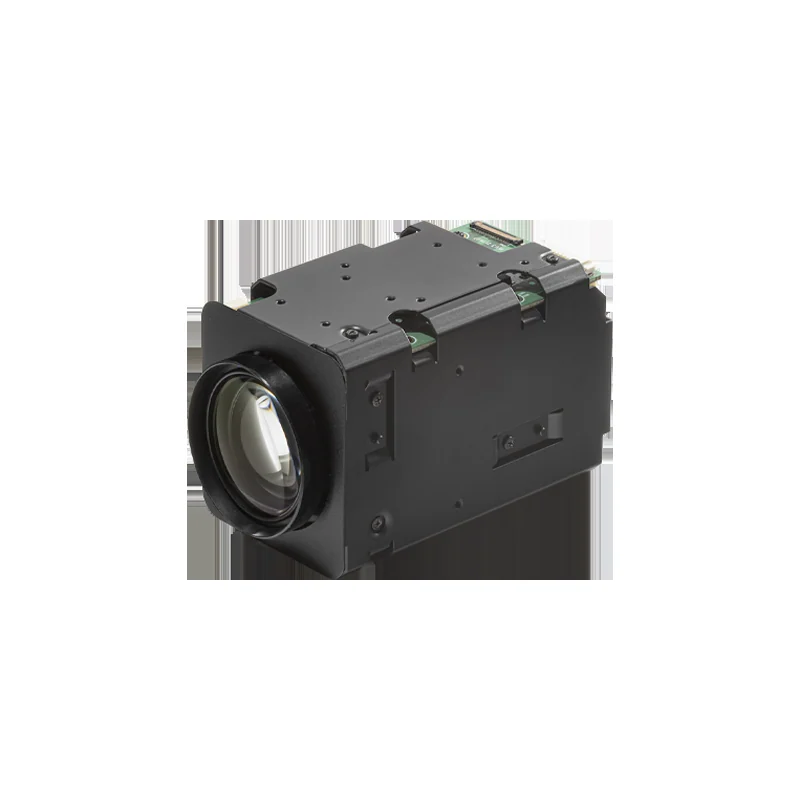

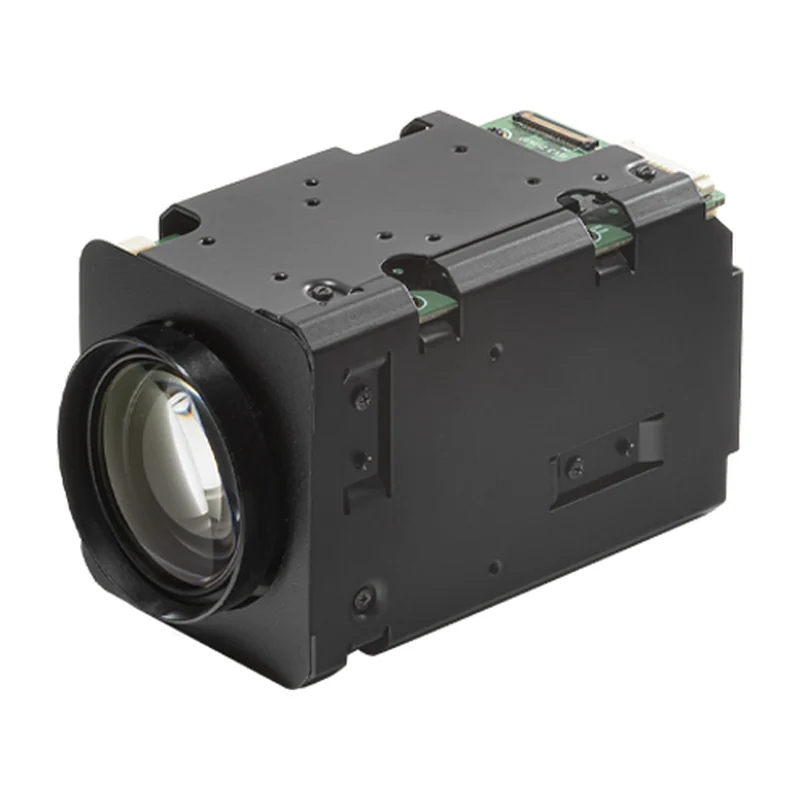

Зум-блок-модуль KT&C ATC-HZ5609W-LP: 9× оптика, матрица 1/2", светосила F1,5, выходы LVDS и Parallel
KT&C · Корея под заказ
ATC-HZ5609W-LP

Зум-блок-модуль KT&C ATC-HZ5609W-LP: 9× оптика, матрица 1/2″, светосила F1,5

Зум-модуль на крупной матрице 1/2″ со светосильным объективом — берут там, где важна работа в сумерках при умеренной кратности увеличения.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ5609W-LP
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2″ CMOS с прогрессивной развёрткой
Разрешение
2,13 Мп, 1945×1097; 1080p при 60 (50) кадр/с
Зум
оптический 9×, цифровой 12×
Фокусное расстояние
8,0–70 мм
Относительное отверстие
F1,5 (широкий угол) – F2,1 (теле)
Угол обзора
по горизонтали 50,8°–5,7°, по вертикали 28,8°–3,2°
Минимальная дистанция фокусировки
0,1 м (широкий угол) / 0,5 м (теле)
Видеовыход
LVDS, параллельный цифровой, CVBS
Минимальная освещённость
0,1 лк (день, F1,5); 0,05 лк (ночь, F1,5)
Отношение сигнал/шум
более 55 дБ
Диапазон АРУ
до 72 дБ
Функции обработки
True WDR, D-WDR, BLC, HLC, 2D/3D-DNR, Defog, цифровая стабилизация, детектор движения (4 зоны), 8 зон приватности
Управление
UART RS-232 TTL +5 В; VISCA, Pelco-D, Pelco-P, Hitachi; 2400–115200 бод
Питание
12 В пост. тока (9–15 В)
Потребление
не более 6,8 Вт; 4,2 Вт без работы зума и фокуса
Габариты
50 × 58,4 × 92,0 мм
Масса
около 260,5 г
Рабочая температура
−10…+50 °C, влажность до 90 %

Описание

Модуль построен на матрице 1/2″ с прогрессивной развёрткой и эффективным разрешением 2,13 Мп (1945×1097). Более крупный формат сенсора по сравнению с 1/2,8″-моделями серии означает больший размер пикселя и лучший сбор света. Объектив с автофокусом и DC-диафрагмой имеет фокусное расстояние 8,0–70 мм и относительное отверстие F1,5 в широком угле и F2,1 в теле-положении; горизонтальный угол обзора меняется от 50,8° до 5,7°.

Сочетание крупной матрицы и светосилы F1,5 даёт минимальную освещённость 0,1 лк в дневном режиме и 0,05 лк в ночном при включённом ИК-отсекающем фильтре — вдвое лучше по ночному режиму, чем у 8-кратной версии на матрице 1/2,8″. Отношение сигнал/шум превышает 55 дБ, максимальное усиление АРУ 72 дБ.

Видео доступно по трём каналам: LVDS, параллельному цифровому и аналоговому CVBS, разрешение по цифровым выходам — 1080p при 60 (50) кадр/с. Синхронизация внутренняя, опционально внешняя. Обработка включает истинный WDR, D-WDR, BLC и HLC с выбором зоны, 2D- и 3D-шумоподавление, Defog, цифровую стабилизацию, детектор движения по четырём зонам и восемь зон приватности.

Управление ведётся по UART RS-232 TTL с автоопределением VISCA, Pelco-D, Pelco-P и Hitachi. Питание 12 В постоянного тока, потребление до 6,8 Вт при работающих приводах. Габариты 50 × 58,4 × 92,0 мм, масса около 260,5 г. Минимальное фокусное расстояние 8 мм ограничивает широкоугольный обзор — для обзорной задачи модуль подходит хуже, чем варианты с 4–6 мм в широком угле.

Характеристики приведены по данным производителя: страница модели ↗
