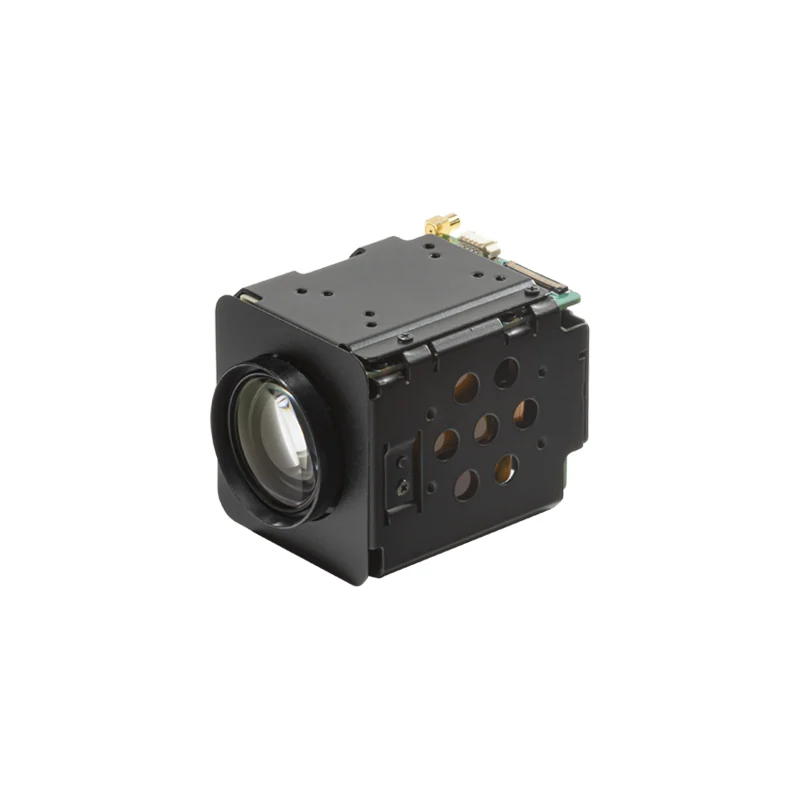

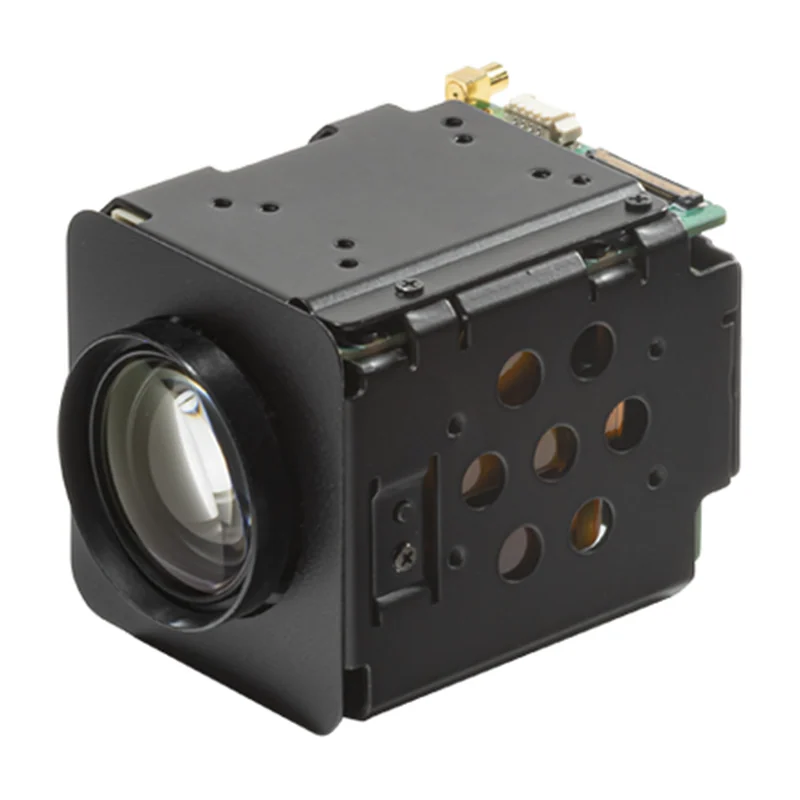

Зум-блок-модуль KT&C ATC-HZ8309Z-TA, 2,3 Мп, глобальный затвор, оптика 8,5×, SDI/TVI/AVI/CVBS
KT&C · Корея под заказ
ATC-HZ8309Z-TA

Зум-блок-модуль KT&C ATC-HZ8309Z-TA, 2,3 Мп, глобальный затвор, оптика 8,5×

Компактный модуль 1080p с глобальным затвором и набором аналоговых HD-выходов TVI и AVI плюс SDI. Берут для тракта на коаксиале, где не хочется переходить на IP.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ8309Z-TA
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,6″ CMOS ON Semiconductor с глобальным затвором
Разрешение
2,3 Мп, 1920 × 1200; до 1080p 60 кадр/с
Зум
оптический 8,5×, цифровой 12×, автофокус
Фокусное расстояние
8,0–70 мм
Относительное отверстие
F1,5 (широкий угол) — F2,1 (теле)
Угол обзора
по горизонтали 50°–5,6°, по вертикали 37,6°–4,3°
Видеовыход
цифровой SDI; аналоговые TVI, AVI, CVBS
Минимальная освещённость
0,4 лк (день, F1,5); 0,3 лк (ночь, F1,5, ИК-фильтр убран)
Отношение сигнал/шум
более 36 дБ (АРУ и Sense-Up выключены)
Минимальная дистанция фокусировки
0,01 м на широком угле, 1 м на теле
Управление
UART RS-232 TTL 5 В (совместим с 3,3 В); VISCA, Pelco-D/P, Hitachi; 2400–115200 бод
Питание
12 В постоянного тока (допуск 9–15 В)
Потребление
не более 4,7 Вт; 2,6 Вт без работы зума и фокуса
Габариты
43,8 × 47 × 63,5 мм
Масса
около 121 г
Рабочая температура
от −10 до +50 °C, влажность до 90 %

Описание

ATC-HZ8309Z-TA использует матрицу 1/2,6″ ON Semiconductor с глобальным затвором и эффективным разрешением 2,3 Мп (1920 × 1200), выдавая до 1080p при 60 кадр/с. От версии LC модуль отличается составом выходов: вместо LVDS здесь цифровой SDI и аналоговые HD-форматы TVI и AVI, а также обычный CVBS. Такой набор рассчитан на системы с существующей коаксиальной проводкой.

Оптический блок общий с версией LC: автофокусный объектив 8,0–70 мм, светосила F1,5–F2,1, 8,5-кратный оптический и 12-кратный цифровой зум, поле зрения по горизонтали от 50° до 5,6°. Минимальная дистанция фокусировки на широком угле — 0,01 м. Чувствительность 0,4 лк днём и 0,3 лк ночью при F1,5.

Модуль поддерживает глобальный затвор со входом триггера и выходом строба: экспонирование можно привязать к внешнему событию или синхронизировать с импульсной подсветкой. Диапазон выдержек — от 1/1 до 1/30000 с. Управление ведётся по UART RS-232 TTL с автоопределением протоколов VISCA, Pelco-D/P и Hitachi.

Корпус заметно компактнее версии LC — 43,8 × 47 × 63,5 мм при массе около 121 г, потребление снижено до 4,7 Вт. Обработка включает true WDR с тремя уровнями, D-WDR, BLC, HLC, 2D/3D-шумоподавление, антитуман, цифровую стабилизацию, восемь приватных зон и детектор движения по четырём зонам.

Характеристики приведены по данным производителя: страница модели ↗
