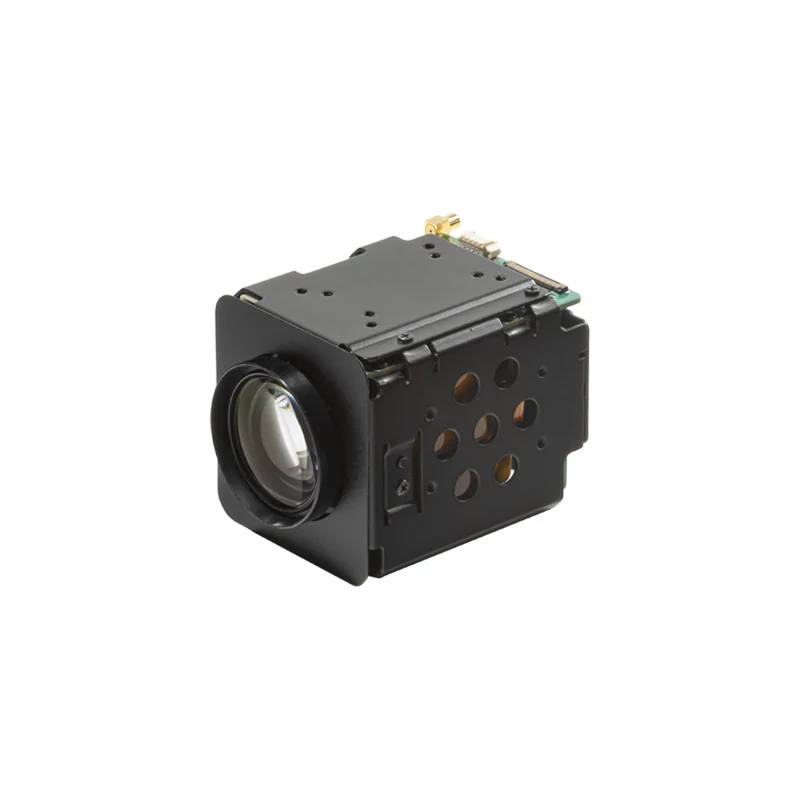

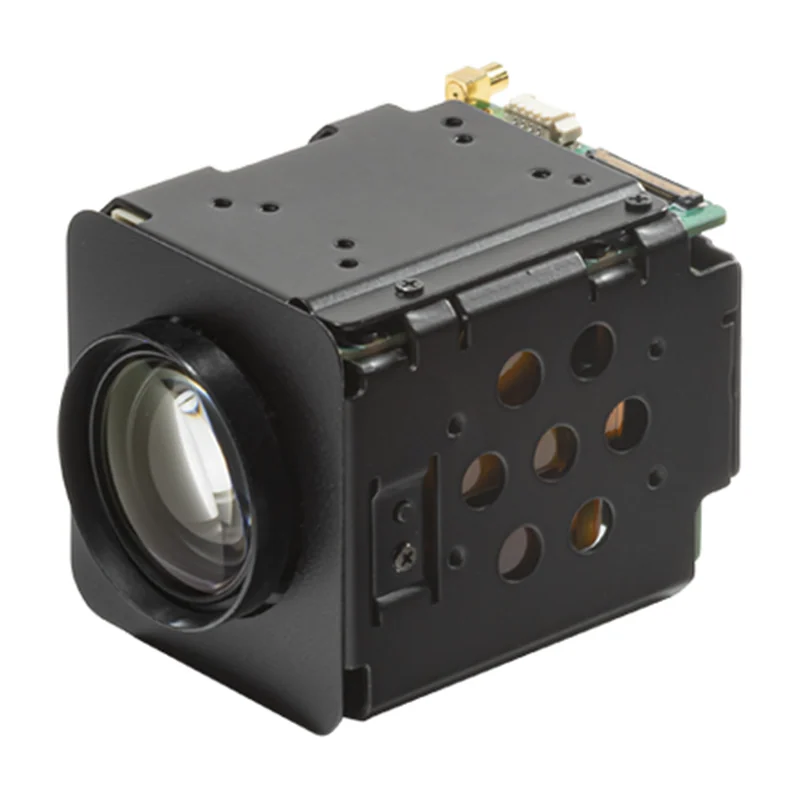

Зум-блок-модуль KT&C ATC-HZ8609Z-LC: STARVIS2 2,12 Мп, 9× зум, 0,03 лк, EX-SDI и LVDS
KT&C · Корея под заказ
ATC-HZ8609Z-LC

Зум-блок-модуль KT&C ATC-HZ8609Z-LC: STARVIS2 2,12 Мп, 9× зум, 0,03 лк, EX-SDI и LVDS

Компактный 9-кратный модуль на матрице второго поколения STARVIS2 с усилением до 80 дБ — берут, когда важна работа при слабом свете при малой массе изделия.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ8609Z-LC
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″ STARVIS2 CMOS с прогрессивной развёрткой, 2,12 Мп
Разрешение
1936 × 1100, размер ячейки 2,9 × 2,9 мкм
Зум
оптический 9×, цифровой 12×
Фокусное расстояние
4,8–40,8 мм
Относительное отверстие
F1,7 (широкий угол) – F3,1 (теле)
Угол обзора
62,0°–7,6° по горизонтали; 36,4°–4,4° по вертикали
Видеовыход
HD-SDI, EX-SDI (V1.0/V2.0/V2.1; V3.0 — TBD), CVBS, LVDS
Максимальное разрешение видео
1080p60/50 по HD-SDI, LVDS и EX-SDI; поддержка 720p60/50/30/25 и 1080i60/50
Минимальная освещённость
0,03 лк (день, F1,7); 0,01 лк (ночь, F1,7, ИК-фильтр убран, усиление 64 дБ)
Отношение сигнал/шум
не менее 55 дБ
Минимальная дистанция фокусировки
0,1 м (широкий угол), 1,0 м (теле)
Функции обработки
True WDR, D-WDR, 3D-DNR и 2D-DNR (авто и ручной режим), Defog, цифровая стабилизация, BLC, HLC, 8 зон приватности, детектор движения (4 зоны), АРУ до 80 дБ
Управление
UART RS-232 TTL, VISCA / Pelco-D / Pelco-P, 2400–115200 бит/с
Питание
12 В постоянного тока (9–15 В)
Потребление
не более 4,6 Вт; 2,6 Вт без работы зума и фокуса
Габариты
43,8 × 47 × 63,5 мм
Масса
около 121 г
Рабочая температура
−10…+50 °C, влажность до 90 %

Описание

Модуль построен на матрице 1/2,8″ STARVIS2 CMOS с прогрессивной развёрткой, 2,12 Мп и разрешением 1936 × 1100 при размере ячейки 2,9 × 2,9 мкм. Крупный пиксель и новое поколение сенсора дают порог чувствительности 0,03 лк в дневном режиме и 0,01 лк в ночном при убранном ИК-фильтре и усилении 64 дБ; отношение сигнал/шум не менее 55 дБ, предельное усиление 80 дБ.

Оптика — автофокусный объектив 4,8–40,8 мм с приводным зумом, DC-диафрагмой и коррекцией фокуса в ИК-диапазоне: 9× оптического и 12× цифрового приближения, поле зрения 62,0°–7,6° по горизонтали, светосила F1,7–F3,1, минимальная дистанция фокусировки 0,1 м на широком угле. Видео выводится по HD-SDI, EX-SDI версий V1.0–V3.0, CVBS и LVDS с максимальным разрешением 1080p60/50; поддерживаются также 720p и 1080i.

Обработка включает True WDR с регулируемым уровнем, D-WDR, автоматическое и ручное 3D- и 2D-шумоподавление с настройкой усиления и порогов, Defog, цифровую стабилизацию, BLC и HLC, 8 зон приватности и детектор движения на 4 зоны. Меню многоязычное, в том числе русское.

Управление — UART RS-232 TTL с автоопределением VISCA и Pelco-D/P. Питание 12 В (9–15 В), потребление не более 4,6 Вт. Габариты 43,8 × 47 × 63,5 мм при массе около 121 г — модуль остаётся в лёгкой весовой категории. Рабочий диапазон −10…+50 °C, защищённого корпуса нет.

Характеристики приведены по данным производителя: страница модели ↗
