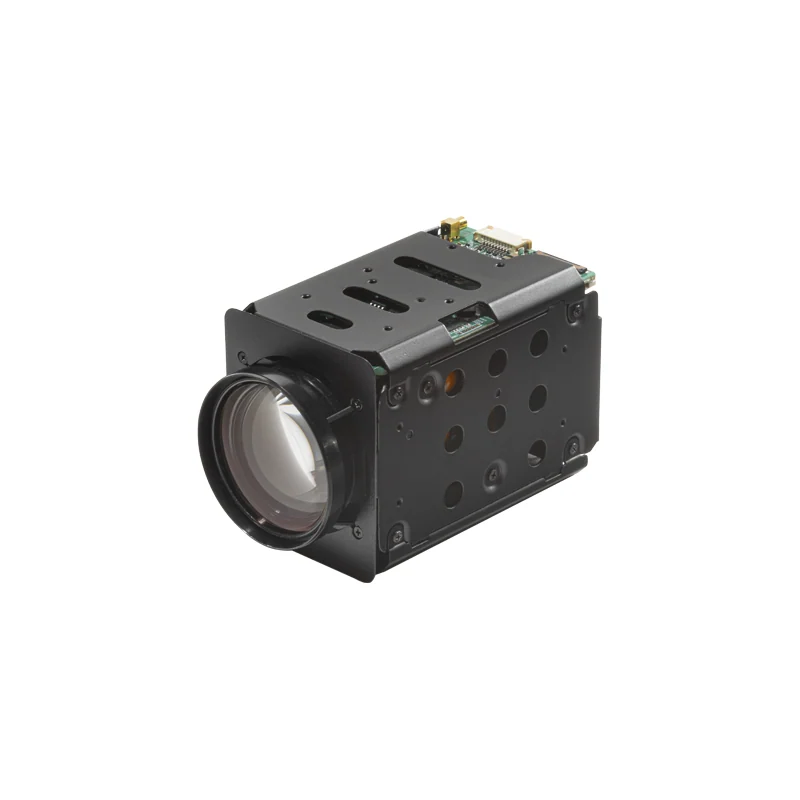

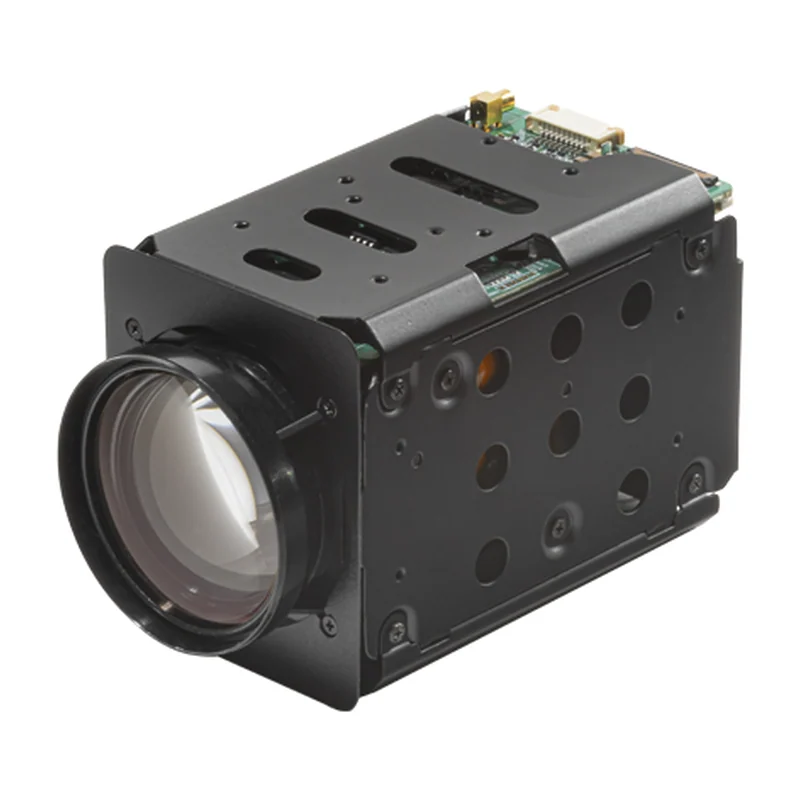

Зум-блок-модуль KT&C ATC-HZ8630M-LTA: STARVIS2 2,12 Мп, 30× зум, 192 пресета, TVI/AVI/SDI
KT&C · Корея под заказ
ATC-HZ8630M-LTA

Зум-блок-модуль KT&C ATC-HZ8630M-LTA: STARVIS2 2,12 Мп, 30× зум, 192 пресета

30-кратный модуль на матрице STARVIS2 с памятью на 192 позиции зума и фокуса — для поворотных устройств с обходом заранее заданных точек наблюдения.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ATC-HZ8630M-LTA
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″ STARVIS2 CMOS с прогрессивной развёрткой, 2,12 Мп
Разрешение
1936 × 1100, размер ячейки 2,9 × 2,9 мкм
Зум
оптический 30×, цифровой 12×
Фокусное расстояние
4,6–136 мм
Относительное отверстие
F1,63 (широкий угол) – F4,85 (теле)
Угол обзора
65,4°–2,2° по горизонтали; 38,3°–1,3° по вертикали
Видеовыход
HD-SDI, EX-SDI (V1.0/V2.0/V2.1; V3.0 — TBD), CVBS, TVI, AVI, LVDS
Максимальное разрешение видео
1080p60/50 по HD-SDI, LVDS и EX-SDI; поддержка 720p60/50/30/25 и 1080i60/50
Минимальная освещённость
0,04 лк (день, F1,6); 0,02 лк (ночь, F1,6, ИК-фильтр убран, усиление 64 дБ)
Отношение сигнал/шум
не менее 55 дБ
Минимальная дистанция фокусировки
0,5 м (широкий угол), 5,0 м (теле)
Предустановки
192 позиции зума и фокуса, 16 ячеек памяти, пользовательский пресет
Функции обработки
True WDR, D-WDR, 3D-DNR и 2D-DNR (авто и ручной режим), Defog, цифровая стабилизация, BLC, HLC, 8 зон приватности, детектор движения (4 зоны), АРУ до 80 дБ
Управление
UART RS-232 TTL, VISCA / Pelco-D / Pelco-P / Pelco-C, 2400–115200 бит/с; UTC по TVI и AVI
Питание
12 В постоянного тока (9–15 В)
Потребление
не более 8,0 Вт; 3,0 Вт без работы зума и фокуса
Габариты
50 × 58,8 × 90,8 мм
Масса
около 241 г
Рабочая температура
−10…+50 °C, влажность до 90 %

Описание

Модуль построен на матрице 1/2,8″ STARVIS2 CMOS с прогрессивной развёрткой, 2,12 Мп и разрешением 1936 × 1100 при размере ячейки 2,9 × 2,9 мкм. Чувствительность составляет 0,04 лк в дневном режиме и 0,02 лк в ночном при убранном ИК-фильтре и усилении 64 дБ, отношение сигнал/шум не менее 55 дБ, предельное усиление 80 дБ.

Объектив автофокусный, 4,6–136 мм, с приводным зумом, DC-диафрагмой и коррекцией фокуса в ИК-диапазоне: 30× оптического и 12× цифрового приближения, поле зрения 65,4°–2,2° по горизонтали, светосила F1,63–F4,85. Минимальная дистанция фокусировки заметно больше, чем у коротковфокусных моделей серии, — 0,5 м на широком угле и 5,0 м в телеположении, что ограничивает съёмку близких объектов. Видеовыходы: HD-SDI, EX-SDI версий V1.0–V3.0, CVBS, TVI, AVI и LVDS с максимальным разрешением 1080p60/50.

Ключевое отличие модели — память положений: 192 пресета зума и фокуса плюс 16 ячеек памяти и пользовательский пресет, что позволяет строить маршруты обхода без перенастройки оптики. Обработка включает True WDR с регулируемым уровнем, D-WDR, автоматическое и ручное 3D- и 2D-шумоподавление, Defog, цифровую стабилизацию, BLC и HLC, 8 зон приватности и детектор движения на 4 зоны.

Управление — UART RS-232 TTL с автоопределением VISCA и Pelco-D/P/C, а также UTC по каналам TVI и AVI. Питание 12 В (9–15 В), потребление до 8,0 Вт — это наибольшее значение в серии, что нужно учитывать при расчёте источника питания. Габариты 50 × 58,8 × 90,8 мм, масса около 241 г, рабочий диапазон −10…+50 °C; собственной защиты от пыли и влаги нет.

Характеристики приведены по данным производителя: страница модели ↗
