Зум-блоки с выходом SDI

SDI передаёт несжатое видео по коаксиальному кабелю на десятки метров без задержки кодирования. Такой выход удобен на привязных аппаратах и наземных платформах: на станции сигнал принимают конвертером SDI в HDMI или устройством захвата в компьютер.

Сверяют по: зум, сенсор, видеовыход, масса, габариты

Категория Все разделы Камеры и оптикаFPV и видеопередачаДвигатели и регуляторы ходаВинты для дронов и механикаСервоприводыАппаратура радиоуправленияЭлектроника и датчикиАккумуляторы и питаниеПамять и накопителиРазъёмы и кабелиКомпозиты и материалыСистемы спасенияРадиолокация и наблюдениеАгродроны и опрыскиваниеНаземное оборудованиеПолезная нагрузка
Цены не публикуются: пришлите список — ответим ценой и сроком
Сводная таблица характеристик

Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.

МодельЗумСенсорВидеовыходМассаГабариты
ATC-HZ8905J-LKT&C 5x (f=5–25 мм, F3,2–3.7), цифровой 12x1/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)LVDS / HD-SDI / EX-SDI / CVBS, 1080p при 60/50 кадр/с43 г35×33,8×46,7 мм

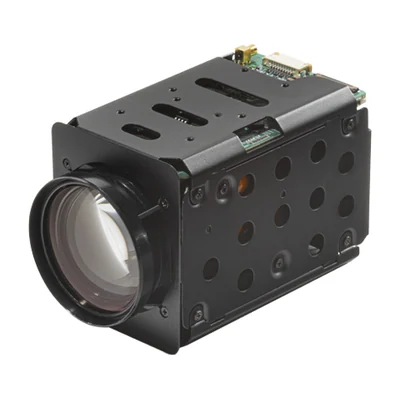

ATC-HZ7825Z-LTAKT&C 25x (f=5,3–130 мм, F1,6–4.3), цифровой 12x1/2,8" Sony STARVIS CMOS, 2,13 Мп (1945×1097)HD-SDI / EX-SDI / LVDS / TVI / AHD / CVBS; 1080p при 60/50 кадр/с (SDI, LVDS)241 г50×58,8×96,1 мм
ATC-HZ8940T-LTAKT&C оптический 40× / цифровой 12×, f=4,25–170 мм, F1,6–4,951/3,1" прогрессивная развёртка глобальный затвор CMOS, 3,2 Мп (2064×1552)LVDS / HD-SDI / EX-SDI (V1.0–V2.1) / 3G-SDI / CVBS / TVI / AVI; 1080p при 60 кадр/с (50 к/с), по TVI/AVI — 1080p при 30 кадр/с (25 к/с)315 г53,2×62×101,2 мм

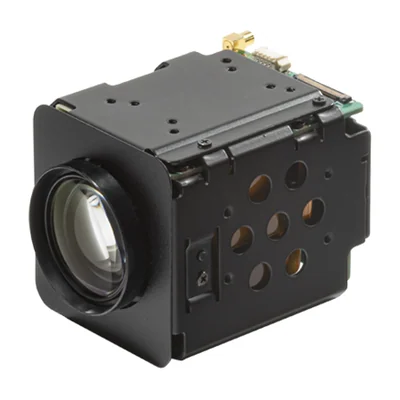

ATC-HZ8909Z-LCKT&C оптический 9× / цифровой 12×, f=4,8–40,8 мм, F1,7–3,11/3,1" глобальный затвор CMOS, 3,2 Мп (2064×1552)LVDS / EX-SDI / HD-SDI, 1080p при 60 кадр/с (50 к/с)140 г43,8×47×63,5 мм
ATC-HZ8630T-LTAKT&C оптический 30× / цифровой 12×, f=4,3–129 мм, F1,6–5,01/2,8" прогрессивная развёртка STARVIS2 CMOS, 2,12 Мп (1936×1100), пиксель 2,9×2,9 мкмLVDS / HD-SDI / EX-SDI / 3G-SDI — 1080p при 60 кадр/с (50 к/с); TVI/AVI — 1080p при 30 кадр/с (25 к/с); CVBS233 г50×58,8×90,5 мм

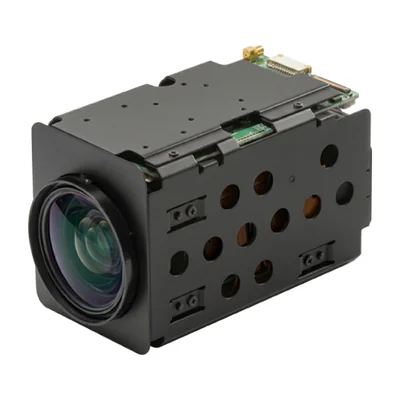

ATC-HZ8640T-LTAKT&C оптический 40× / цифровой 12×, f=4,25–170 мм, F1,6–4,951/2,8" STARVIS2 CMOS, 2,12 Мп (1936×1100)HD-SDI / LVDS / EX-SDI, 1080p при 60 кадр/с (50 к/с)315 г53,2×62×101,2 мм
ATC-HZ8625Z-LTAKT&C оптический 25× / цифровой 12×, f=5,3–130 мм, F1,6–4,31/2,8" STARVIS2 CMOS, 2,12 Мп (1936×1100)HD-SDI / LVDS / EX-SDI, 1080p при 60 кадр/с (50 к/с)241 г50×58,8×96,1 мм
ATC-HZ8230T-LTAKT&C оптический 30× / цифровой 12×, f=4,3–129 мм, F1,6–5,01/2,8" STARVIS CMOS, 2,13 Мп (1945×1097)HD-SDI / LVDS / EX-SDI, 1080p при 60 кадр/с (50 к/с)241 г50×58,8×90,5 мм
ATC-HZ8609Z-TAKT&C оптический 9× / цифровой 12×, f=4,8–40,8 мм, F1,7–3,11/2,8" прогрессивная развёртка STARVIS2 CMOS, 2,12 Мп (1936×1100), пиксель 2,9×2,9 мкмHD-SDI / EX-SDI (V1.0–V3.0) / CVBS / TVI / AVI, 1080p при 60 кадр/с (50 к/с); выхода LVDS нет121 г43,8×47×63,5 мм

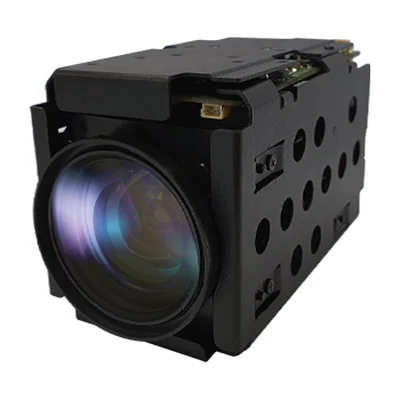

ATC-HZ8340T-LTAKT&C оптический 40× / цифровой 12×, f=4,25–170 мм, F1,6–4,951/2,6" глобальный затвор CMOS, 2,3 Мп (1920×1200)HD-SDI / LVDS / EX-SDI, 1080p при 60 кадр/с (50 к/с)315 г101,2×62×53,2 мм

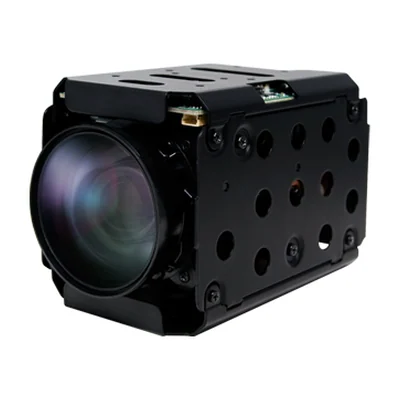

ATC-HZ8330T-LTAKT&C оптический 30× / цифровой 12×, f=4,3–129 мм, F1,6–5,01/2,6" прогрессивная развёртка глобальный затвор CMOS, 2,3 Мп (1920×1200)LVDS / HD-SDI / EX-SDI (V1.0–V2.1) / 3G-SDI / CVBS / TVI / AVI, 1080p при 60 кадр/с (50 к/с)233 г50×58,8×90,5 мм
ATC-HZ8309Z-LCKT&C оптический 8,5×, цифровой 12×, автофокусКМОП-матрица 1/2,6″ ON Semiconductor с глобальным затворомцифровой LVDS и SDI, аналоговый CVBSоколо 121 г50,3 × 58,4 × 92,0 мм
ATC-HZ8309Z-TAKT&C оптический 8,5×, цифровой 12×, автофокусКМОП-матрица 1/2,6″ ON Semiconductor с глобальным затворомцифровой SDI; аналоговые TVI, AVI, CVBSоколо 121 г43,8 × 47 × 63,5 мм
ATC-HZ8325Z-LTAKT&C оптический 25×, цифровой 12× (суммарно 300×), автофокус1/2,6″ CMOS с прогрессивной развёрткой и глобальным затворомHD-SDI, EX-SDI 1.0/2.0/2.1, LVDS, CVBS, TVI, AVI241 г50 × 58,8 × 96,1 мм
ATC-HZ7808C-AKT&C оптический 8×, цифровой 12×1/2,8" CMOS с прогрессивной развёрткойAHD, HD-SDI, EX-SDI (v1.0), CVBSоколо 124 г41,6 × 45 × 61,6 мм
ATC-HZ7808C-LKT&C оптический 8×, цифровой 12×1/2,8″ CMOS с прогрессивной развёрткойLVDS, HD-SDI, EX-SDI (V1.0), CVBSоколо 124 г41,6 × 45 × 61,6 мм
ATC-HZ7808C-TKT&C оптический 8×, цифровой 12×1/2,8″ CMOS с прогрессивной развёрткойTVI, HD-SDI, EX-SDI (V1.0), CVBSоколо 124 г41,6 × 45 × 61,6 мм
ATC-HZ7809W-LTAKT&C оптический 9×, цифровой 12×1/2″ CMOS с прогрессивной развёрткойLVDS, TVI, AVI, HD-SDI, EX-SDI (V1.0), CVBSоколо 260,5 г50,3 × 58,4 × 92,0 мм
ATC-HZ7825Z-LAKT&C оптический 25×, цифровой 12×1/2,8″ CMOS с прогрессивной развёрткойLVDS, AVI, HD-SDI, EX-SDI (V1.0), CVBSоколо 240 г50,0 × 58,8 × 96,1 мм
ATC-HZ7825Z-LTKT&C оптический 25×, цифровой 12×1/2,8″ CMOS с прогрессивной развёрткойLVDS, TVI, HD-SDI, EX-SDI (V1.0), CVBSоколо 240 г50,0 × 58,8 × 96,1 мм
ATC-HZ7828W-LTAKT&C оптический 28×, цифровой 12×1/2″ CMOS с прогрессивной развёрткойLVDS, TVI, AVI, HD-SDI, EX-SDI (V1.0), CVBSоколо 380 г55,0 × 64,0 × 123,0 мм
ATC-HZ7830T-LAKT&C оптический 30×, цифровой 12×1/2,8″ CMOS с прогрессивной развёрткойLVDS, AHD, HD-SDI, EX-SDI (V1.0), CVBSоколо 244 г50,0 × 58,8 × 90,5 мм
ATC-HZ7830T-LTKT&C оптический 30×, цифровой 12×1/2,8″ CMOS с прогрессивной развёрткойLVDS, TVI, HD-SDI, EX-SDI (V1.0), CVBSоколо 244 г50,0 × 58,8 × 90,5 мм

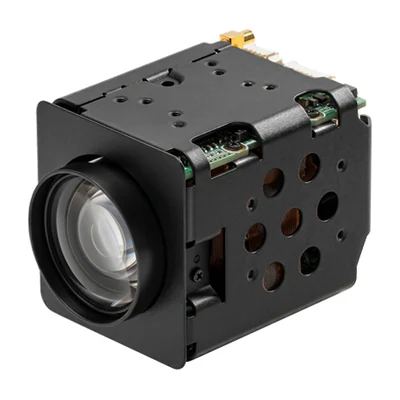

ATC-HZ8208C-TAKT&C оптический 8×, цифровой 12×1/2,8″ STARVIS CMOS с прогрессивной развёрткойHD-SDI, EX-SDI (V1.0/V2.0/V2.1; V3.0 — заявлено производителем), CVBS, TVI, AVIоколо 124 г41,6 × 45 × 61,6 мм
Страница 1 из 2

Что проверить перед покупкой

  1. Сверьте видеовыход блока с входом подвеса или энкодера: HDMI, LVDS, MIPI и IP напрямую не стыкуются, а конвертер добавляет массу, питание и задержку.
  2. Смотрите оптическую кратность отдельно от общей: цифровой зум лишь увеличивает часть кадра и деталей не добавляет, поэтому дальность различения определяет только оптический.
  3. Проверьте протокол управления зумом и фокусом по даташиту: блоки с управлением по VISCA различаются набором команд, и подвес может не поддерживать нужные функции конкретной модели.
  4. Учитывайте угол обзора на длинном конце: при кратности в десятки раз он сужается до единиц градусов, и подвес должен стабилизировать с соответствующей точностью, иначе картинка дрожит.
  5. Сверьте массу, габариты и потребление с подвесом и бортовой шиной: привод трансфокатора даёт пики тока, а превышение грузоподъёмности подвеса не даёт его отбалансировать.

Подборки по этому разделу

Зум-блоки и тепловизоры для дронов

О позициях раздела

Подвес выбирают по массе и посадочному месту носителя: лишний момент инерции платформы съедает запас по тяге и время полёта.

Протокол управления согласуют с полётным контроллером заранее — совместимость по разъёму не означает совместимости по командам.

Виброразвязка важнее самих приводов: подвес компенсирует эволюции носителя, но не высокочастотную вибрацию от винтов.
