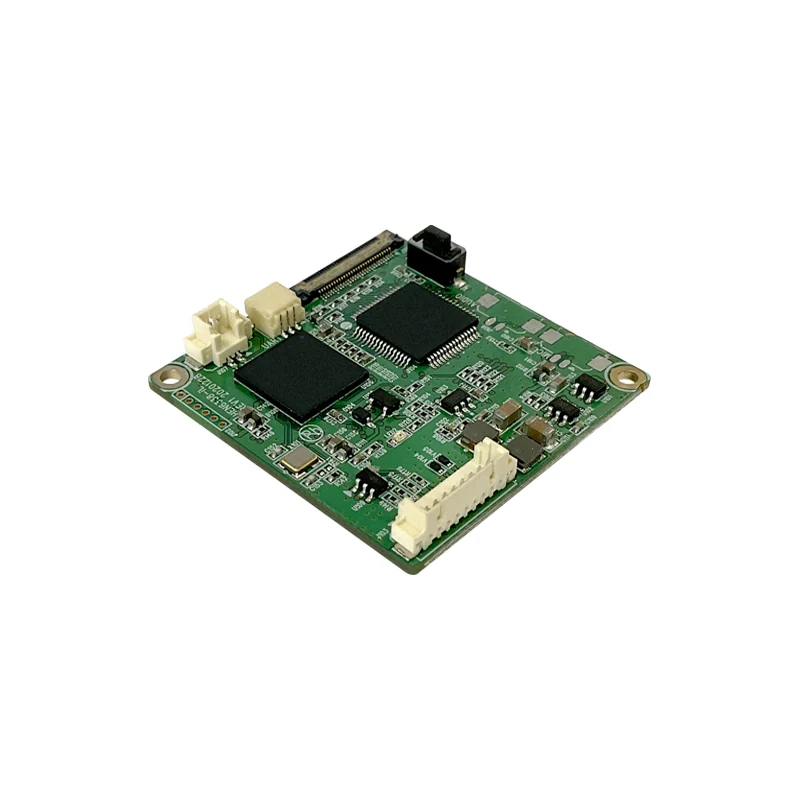

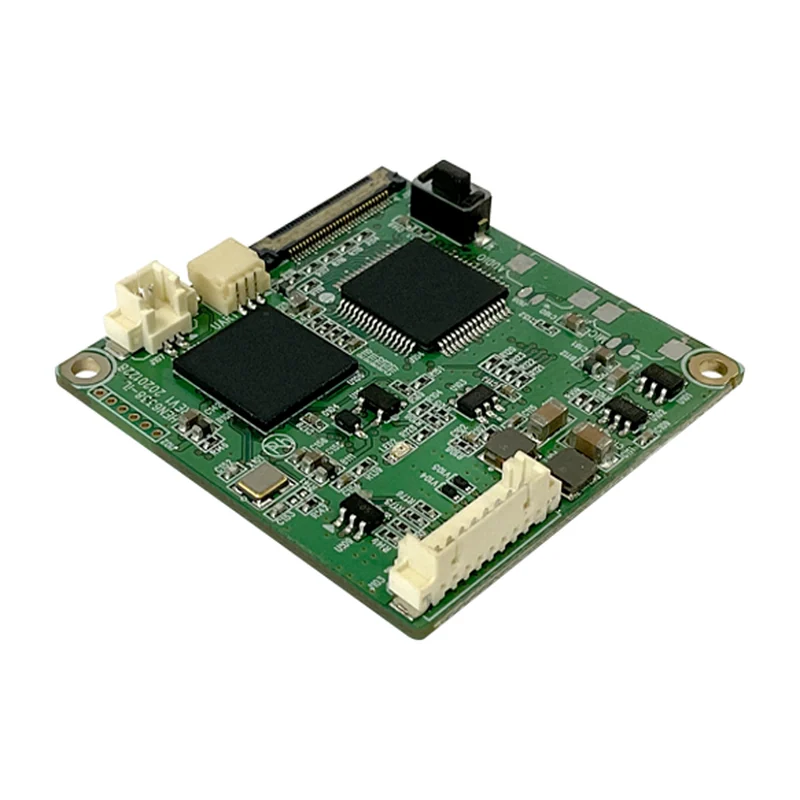

Модуль IP-энкодера KT&C ACE-HEN6338-iL: LVDS в H.264 1080p/30, PoE, плата 38×38 мм
KT&C · Корея под заказ
ACE-HEN6338-iL

Модуль IP-энкодера KT&C ACE-HEN6338-iL: LVDS в H.264 1080p/30, PoE

Плата-энкодер, превращающая камерный модуль с выходом LVDS в сетевую камеру с потоком H.264 и питанием по PoE. Берут для сборки IP-камер на базе готовых модулей KT&C.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ACE-HEN6338-iL
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: спектральный диапазон, фокусное расстояние — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Назначение
Преобразование сигнала LVDS от камерного модуля в IP-поток
Видеовыход
Сеть (Ethernet)
Сжатие видео
H.264 Baseline и Main Profile, MJPEG
Разрешение
1920 × 1080, 1280 × 720, 800 × 600, 704 × 480, 704 × 400, 640 × 480, 640 × 360, 320 × 240
Максимальная частота кадров
1080p 30 (25) кадр/с — H.264 и MJPEG; второй поток 640 × 360, 30 (25) кадр/с
Потоки
До 3 профилей одновременно, передача unicast
Управление битрейтом
CBR, VBR, CVBR
Сетевой интерфейс
Ethernet 10/100 Base-T, IPv4
Протоколы
HTTP, HTTPS, UPnP, DNS, DDNS, RTP/RTSP, TCP/IP, UDP, DHCP, RARP, NTP, Visca over IP (HTTP)
Интеграция
ONVIF
Функции обработки
Детектор движения (сетка 60 × 34, до 4 зон), 16 зон маскирования приватности
Тревожные линии
1 выход; источник — детектор движения, событие по сети
Габариты
38 × 38 мм
Масса
около 7,65 г
Питание
12 В постоянного тока (± 10 %) или PoE (IEEE 802.3af)
Потребление
не более 170 мА при 12 В

Описание

ACE-HEN6338-iL — плата преобразования сигнала LVDS в IP-поток. Собственного сенсора и объектива у неё нет: она подключается к камерному модулю и берёт на себя сжатие, сетевой стек и веб-интерфейс. Кодирование H.264 (Baseline и Main Profile) и MJPEG, максимум 1080p при 30 кадрах в секунду (25 в PAL-режиме). Поддерживается до трёх одновременных профилей потока: первый 1080p/30 H.264, второй 640 × 360/30 H.264, третий 1080p/30 MJPEG. Управление битрейтом — CBR, VBR и CVBR; метод передачи — unicast.

Сетевая часть: Ethernet 10/100 Base-T, IPv4, набор протоколов HTTP, HTTPS, UPnP, DNS, DDNS, RTP/RTSP, TCP/IP, UDP, DHCP, RARP, NTP и Visca over IP через HTTP — последнее важно, если к модулю подключается зум-блок с управлением по протоколу VISCA. Интеграция со сторонним ПО через ONVIF, настройка из браузеров Internet Explorer, Edge, Safari, Firefox и Chrome. Из аналитики доступны детектор движения с сеткой 60 × 34 блока и до четырёх зон, а также 16 зон маскирования приватности; предусмотрен один тревожный выход, источником срабатывания служит детектор движения, событие передаётся по сети.

Плата имеет размер 38 × 38 мм и массу около 7,65 г, питание 12 В постоянного тока (± 10 %) или PoE по стандарту IEEE 802.3af, потребление не более 170 мА при 12 В. Работа на операционной системе реального времени обеспечивает выход в рабочий режим менее чем за 2 секунды — это существенно для аппаратуры, которая включается вместе с носителем. Слота внешнего накопителя нет, корпусной защиты по IP также нет: плата рассчитана на установку внутрь готового изделия. Рабочая температура -10…+50 °C, хранение -20…+60 °C.

Характеристики приведены по данным производителя: страница модели ↗
