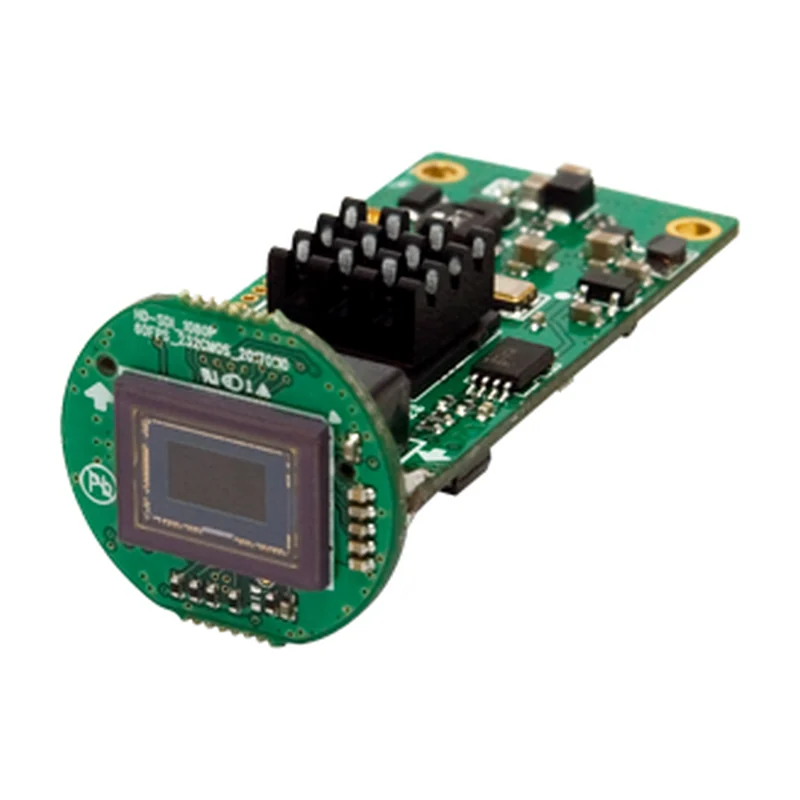

Камерный модуль KT&C ACE-HDB232M: 1/2,8" 2,13 МП, HD-SDI 1080p/60 и EX-SDI, Ø19,8×44,5 мм
KT&C · Корея под заказ
ACE-HDB232M

Камерный модуль KT&C ACE-HDB232M: 1/2,8″ 2,13 МП

Цилиндрический камерный модуль с выходом HD-SDI и EX-SDI для встраивания в корпуса bullet-типа, когда видео нужно передавать по коаксиалу без сжатия и задержки.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ACE-HDB232M
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: спектральный диапазон, фокусное расстояние — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/2,8″ CMOS с прогрессивной развёрткой
Разрешение
2,13 МП (1945 × 1097)
Видеовыход
HD-SDI 1080p/60 (50); HD/EX-SDI 1.0–1080p/30 (25) и 720p/60 (50); CVBS NTSC/PAL
Объектив
Не входит в комплект, держатель объектива также не поставляется
Минимальная освещённость
1,5 лк (дневной режим, F2.0)
Электронный затвор
1/30 (1/25), 1/60 (1/50) – 1/30 000 с; цифровой медленный затвор до 32×
Усиление
Три ступени: низкое, среднее, высокое
Функции обработки
3D-DNR (4 уровня), устранение дымки (4 уровня), резкость 0–10, BLC и HLC, поворот и зеркалирование кадра
Детектор движения
4 зоны
Маскирование приватности
16 зон
Баланс белого
Автоматический, PUSH, ручной
Управление
Экранное меню по линии AD KEY; языки английский, японский, китайский
Габариты
Ø 19,8 × 44,5 мм (без держателя и объектива)
Масса
около 5,7 г
Питание
12 В постоянного тока (± 10 %)
Потребление
не более 180 мА при 12 В

Описание

ACE-HDB232M — камерный модуль цилиндрической компоновки на матрице 1/2,8″ с прогрессивной развёрткой и 2,13 МП эффективных пикселей (1945 × 1097). Видео выводится в трёх форматах: HD-SDI с разрешением 1080p при 60 (50) кадрах в секунду, HD/EX-SDI версии 1.0 в режимах 1080p/30 (25) и 720p/60 (50), а также аналоговый композитный CVBS в стандартах NTSC и PAL. SDI-тракт передаёт несжатый сигнал по коаксиальному кабелю, что даёт минимальную задержку — критично для задач управления по видео.

Объектив и держатель объектива в комплект не входят, поэтому оптику подбирают под задачу отдельно. Минимальная освещённость в дневном режиме 1,5 лк при F2.0. Обработка включает трёхмерное шумоподавление 3D-DNR с четырьмя уровнями, устранение дымки с четырьмя уровнями, регулировку резкости 0–10, компенсацию засветки BLC и HLC, цифровой медленный затвор с накоплением до 32 кадров, электронный затвор 1/30 (1/25) и от 1/60 (1/50) до 1/30 000 с, трёхступенчатую автоматическую регулировку усиления, детектор движения на четыре зоны, 16 зон маскирования приватности и поворот кадра по горизонтали и вертикали. Цифрового WDR и функции день/ночь у этой модели нет — это ограничивает работу в сценах с сильным контрастом освещённости и в полной темноте.

Экранное меню вызывается одной линией AD KEY, интерфейс доступен на английском, японском и китайском языках. Габариты Ø19,8 × 44,5 мм без держателя и объектива, масса около 5,7 г, питание 12 В постоянного тока (± 10 %) с потреблением до 180 мА. Корпусной защиты нет — модуль устанавливается внутрь готового изделия. Рабочая температура -10…+50 °C, хранение -20…+60 °C.

Характеристики приведены по данным производителя: страница модели ↗
