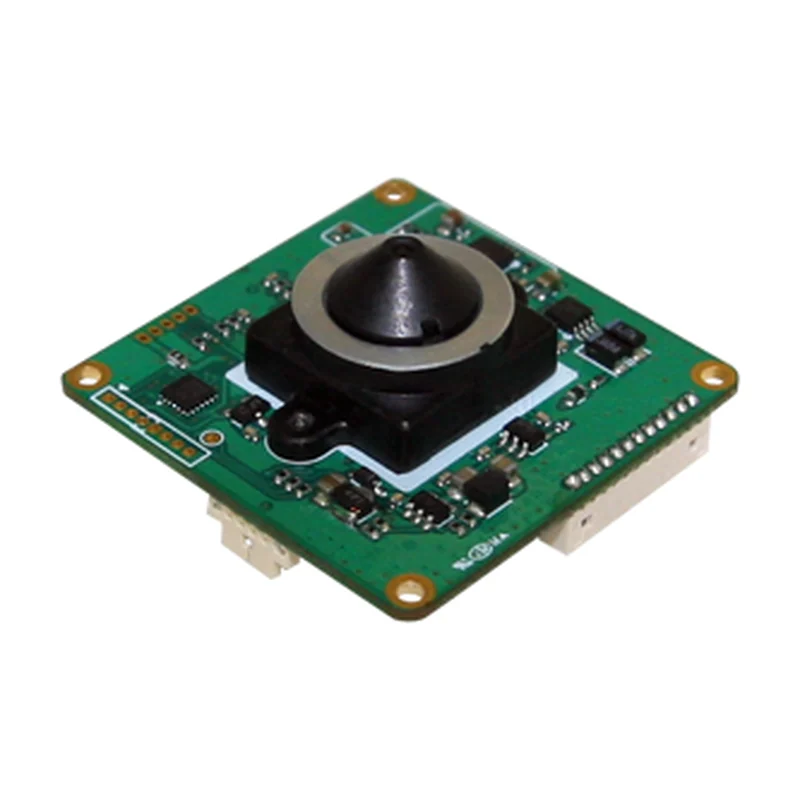

Камерный модуль KT&C ACE-C380xUB: 1/3,2" SONY STARVIS 1,27 МП, объектив 3,6 мм, CVBS, 38×38 мм
KT&C · Корея под заказ
ACE-C380xUB

Камерный модуль KT&C ACE-C380xUB: 1/3,2″ SONY STARVIS 1,27 МП, объектив 3,6 мм, CVBS

Аналоговый камерный модуль формата 38×38 мм с фиксированным широкоугольным объективом и WDR. Отличается от версии 32×32 мм посадочным размером платы.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
ACE-C380xUB
Производитель
KT&C, Корея
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: спектральный диапазон — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор
1/3,2″ SONY STARVIS Exmor RS CMOS, прогрессивная развёртка
Разрешение
1,27 МП (1297 × 977), до 800 ТВ-линий по горизонтали
Фокусное расстояние
3,6 мм, фиксированный объектив платного крепления
Относительное отверстие
F2.0
Угол обзора
94,91° (диаг.) × 81,9° (гор.) × 66,5° (верт.)
Минимальная освещённость
0,2 лк (30 IRE, F2.0, максимальное усиление)
Видеовыход
CVBS 1,0 В размаха, 75 Ом; NTSC/PAL
Функции обработки
WDR 138,1 дБ / ATR, BLC и HLC, 2D-DNR, устранение дымки, поворот и зеркалирование, резкость 0–255
Электронный затвор
1/60 (1/50) – 1/100 000 с
Баланс белого
ATW, PUSH, PUSH LOCK, ручной, два пользовательских пресета
День/ночь
Электронное переключение
Габариты
38 × 38 мм
Масса
около 6,75 г
Питание
12 В постоянного тока (± 10 %)
Потребление
не более 80 мА
Рабочая температура
-10…+50 °C при влажности до 80 %

Описание

ACE-C380xUB построен на матрице 1/3,2″ SONY STARVIS Exmor RS с прогрессивной развёрткой, 1,27 МП (1297 × 977 эффективных пикселей) и горизонтальным разрешением до 800 ТВ-линий. Оптика фиксированная, платного крепления: f = 3,6 мм, F2.0, углы обзора 94,91° по диагонали, 81,9° по горизонтали и 66,5° по вертикали. Минимальная освещённость 0,2 лк при 30 IRE, F2.0 и максимальном усилении.

Тракт обработки повторяет младшую версию: WDR с диапазоном 138,1 дБ либо режим ATR, компенсация встречной засветки BLC и HLC, шумоподавление 2D-DNR, электронное переключение день/ночь, автоматический баланс белого с пресетами, устранение дымки, поворот и зеркалирование кадра, регулировка резкости 0–255, электронный затвор от 1/60 (1/50) до 1/100 000 с. Экранное меню отсутствует. Видеовыход только композитный CVBS 1,0 В размаха на 75 Ом в стандартах NTSC и PAL.

Основное отличие от ACE-C320xUB — типоразмер платы 38 × 38 мм и, как следствие, масса около 6,75 г и потребление до 80 мА при питании 12 В постоянного тока (± 10 %). Формат 38 × 38 мм — распространённое посадочное место в корпусных камерах, поэтому модуль удобен для замены плат в существующих изделиях. Рабочая температура -10…+50 °C при влажности до 80 %, хранение -20…+60 °C. Внутри линейки доступны варианты с пинхол-оптикой 3,7 мм (коническая и плоская), суперконическим объективом 4,3 мм и вариофокальным 2,8–12 мм.

Характеристики приведены по данным производителя: страница модели ↗
