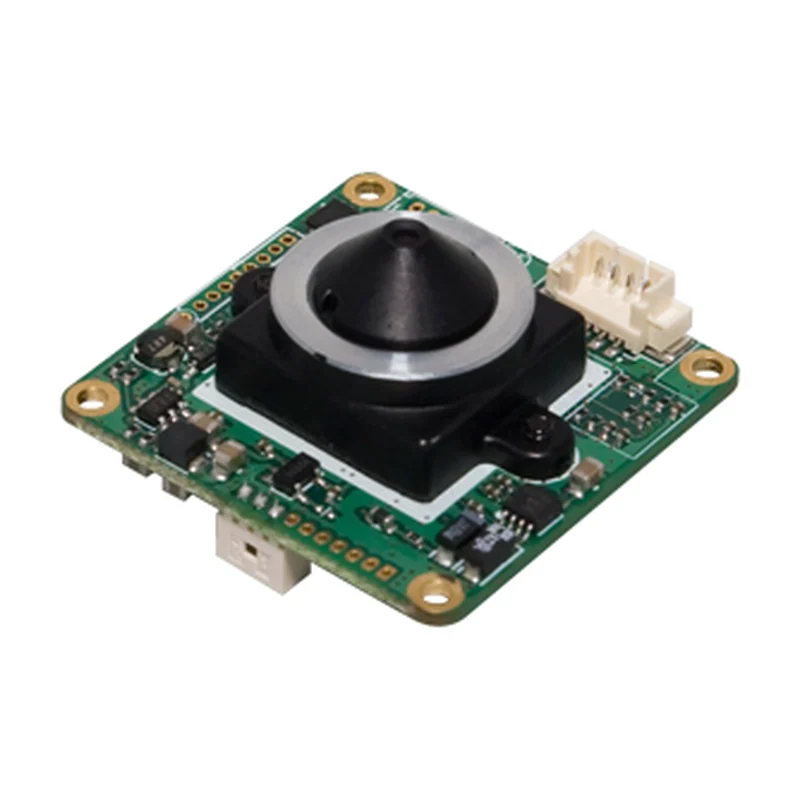

Камерный модуль KT&C ACE-C320xUB: 1/3,2″ Sony STARVIS 1,27 Мп, объектив 3,6 мм, CVBS

Компактный аналоговый камерный модуль с фиксированным широкоугольным объективом и WDR. Берут для встраивания в малогабаритные изделия, где нужен простой композитный видеовыход.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: ACE-C320xUB
Производитель: KT&C, Корея
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Чего в карточке нет: интерфейс — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Сенсор: 1/3,2″ Sony STARVIS Exmor RS CMOS, прогрессивная развёртка
Разрешение: 1,27 Мп (1297 × 977), до 800 ТВ-линий по горизонтали
Фокусное расстояние: 3,6 мм, фиксированный объектив платного крепления
Относительное отверстие: F2.0
Угол обзора: 94,91° (диаг.) × 81,9° (гор.) × 66,5° (верт.)
Минимальная освещённость: 0,2 лк (30 IRE, F2.0, максимальное усиление)
Видеовыход: CVBS 1,0 В размаха, 75 Ом; NTSC/PAL
Функции обработки: WDR 138,1 дБ / ATR, BLC и HLC, 2D-DNR, устранение дымки, поворот и зеркалирование, резкость 0–255
Электронный затвор: 1/60 (1/50) – 1/100 000 с
Баланс белого: ATW, PUSH, PUSH LOCK, ручной, два пользовательских пресета
День/ночь: Электронное переключение
Габариты: 32 × 32 мм
Масса: около 4,5 г
Питание: 12 В постоянного тока (± 10 %)
Потребление: не более 70 мА
Рабочая температура: −10…+50 °C при влажности до 80 %
Диагональ матрицы: 5,6 мм (пересчёт оптического формата 1/3.2″)
Поле зрения по диагонали: 75,7° (расчёт по фокусному расстоянию и формату матрицы)

Описание

ACE-C320xUB собран на матрице 1/3,2″ Sony STARVIS Exmor RS с прогрессивной развёрткой; число эффективных пикселей 1,27 Мп (1297 × 977), горизонтальное разрешение до 800 ТВ-линий. Объектив платного крепления фиксированный, f = 3,6 мм при относительном отверстии F2.0, углы обзора 94,91° по диагонали, 81,9° по горизонтали и 66,5° по вертикали — это широкоугольная оптика ближней зоны. Минимальная освещённость 0,2 лк при 30 IRE, F2.0 и максимальном усилении.

Из обработки доступны WDR с заявленным динамическим диапазоном 138,1 дБ (либо режим ATR, либо отключение), компенсация засветки BLC и HLC, двумерное шумоподавление 2D-DNR, электронное переключение день/ночь, автоматический баланс белого с несколькими пользовательскими пресетами, программное устранение дымки, поворот и зеркалирование кадра, регулировка резкости в диапазоне 0–255. Электронный затвор работает от 1/60 (1/50) до 1/100 000 с, автоматическая регулировка усиления задаётся ступенями от минимума до максимума. Экранного меню и выбора языка у модуля нет — параметры задаются на производстве или через внешний тракт.

Видеовыход только композитный, CVBS 1,0 В размаха на нагрузке 75 Ом, стандарты NTSC и PAL. Плата размером 32 × 32 мм при массе около 4,5 г, питание 12 В постоянного тока (± 10 %), потребление не более 70 мА. Корпусной защиты нет, рабочая температура −10…+50 °C при влажности до 80 %, хранение −20…+60 °C. В рамках линейки предусмотрены варианты с другой оптикой: конические и плоские пинхол-объективы 3,7 мм, суперконический 4,3 мм и вариофокальный 2,8–12 мм.

Характеристики приведены по данным производителя: страница модели ↗
