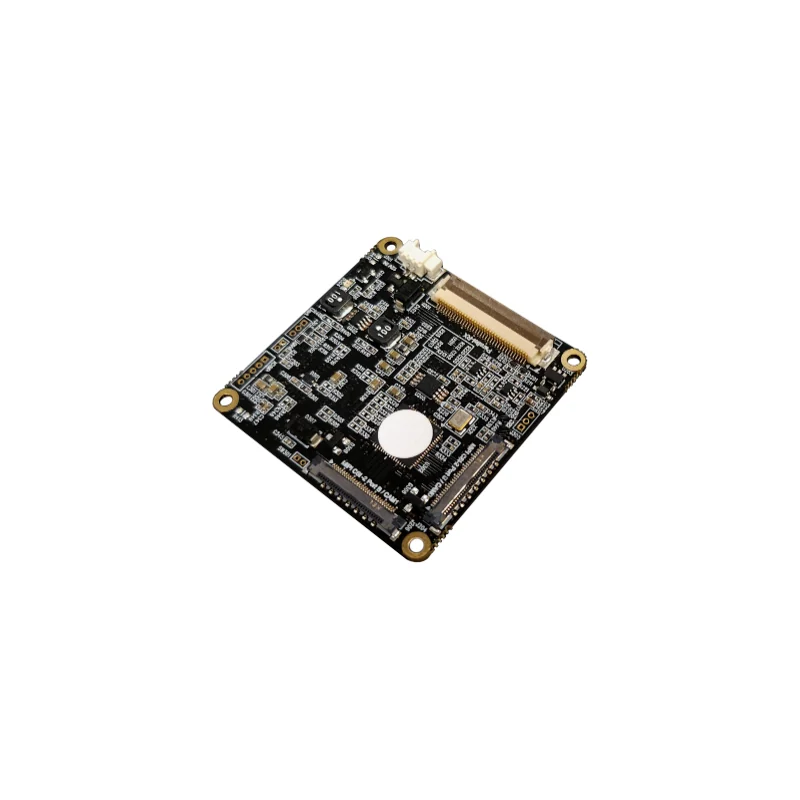

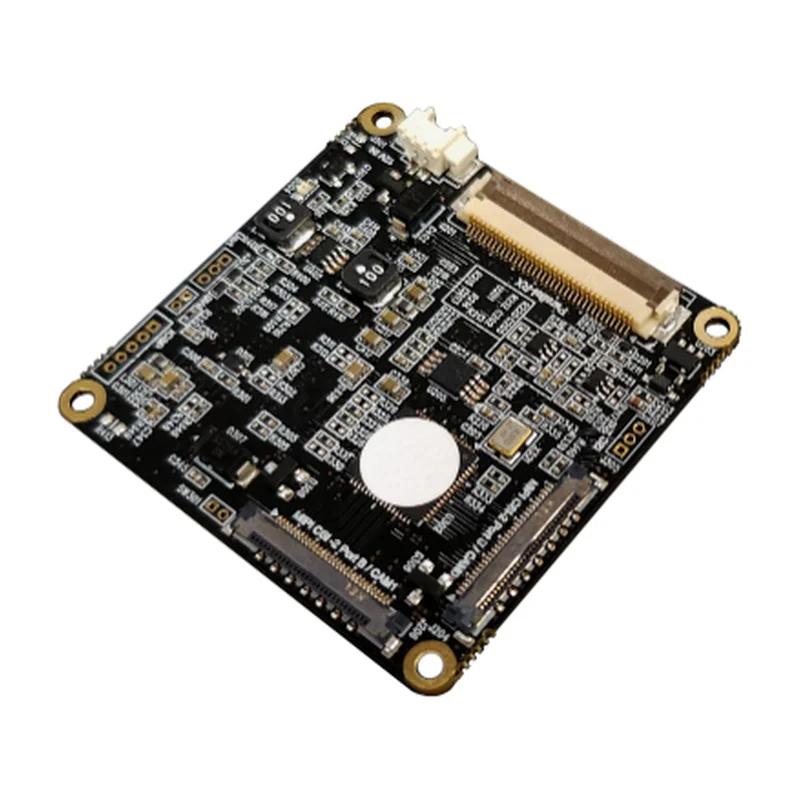

MIPI-мост KT&C ACE-HMST642-PM, Parallel → CSI-2

Переходная плата, чтобы подключить зум-блок KT&C серии -LP с параллельным выходом прямо к порту MIPI CSI-2 вычислителя Jetson Nano или Xavier NX.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: ACE-HMST642-PM
Производитель: KT&C, Корея
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: других моделей этой линейки в каталоге нет
Документы: даташит

Чего в карточке нет: сенсор, угол обзора, интерфейс — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Назначение: мост параллельный → MIPI CSI-2 (4 линии, до 2 ГГц), формат YUV4:2:2 / 8 бит
Поддерживаемое разрешение: 1080p при 60/50 кадр/с
Конфигурация и платформы: 2× MIPI CSI-2 (D-PHY), одна плата 42×42 мм, ~10 г; NVIDIA Jetson Nano, Xavier NX
Питание: 12 В DC (9–15 В), макс. 1,1 Вт
Совместимость: ATC-HZ5540T-LP, HZ5240T-LP, HZ5530T-LP, HZ5630T-LP и другие блоки серии -LP
Масса: 10 г
Габариты: 42×42 мм

Описание

Переходная плата 42×42 мм массой около 10 г между зум-блоком с параллельным видеовыходом и портом MIPI CSI-2 одноплатного вычислителя. Параллельная шина — это десятки проводников и жёсткое ограничение по длине шлейфа; CSI-2 передаёт тот же кадр по четырём дифференциальным линиям и попадает прямо в тракт обработки.

Формат YUV4:2:2, 8 бит, до 1080p@60/50, два выхода CSI-2 (D-PHY, до 2 ГГц). Заявлены Jetson Nano и Xavier NX — плата рассчитана на борт, где видео обрабатывается на месте, а не передаётся на землю целиком.

Совместимость ограничена блоками серии -LP: ATC-HZ5540T-LP, HZ5240T-LP, HZ5530T-LP, HZ5630T-LP. На стороне носителя нужен драйвер и оверлей device tree. Питание 12 В, до 1,1 Вт.
