Камеры для аэрофотосъёмки и картографии
Камеры, которые снимают местность с борта для ортофотопланов, цифровых моделей рельефа и трёхмерных моделей городов. В разделе два производителя основной линейки. ADTi выпускает надирные камеры Surveyor с матрицами APS-C, полного кадра и среднего формата на 20–102 Мп, модули X1 и X-port на трёхосевом подвесе для DJI Matrice и косую камеру 210S. SHARE делает пятикамерные косые системы серии S от 102S до 505S, надирные 100M и 6100X и трёхкамерную T2; рядом косая Foxtech 3DM V4.
Надирная камера смотрит вертикально вниз и даёт кадры для ортофотоплана. Косая система снимает одновременно вниз и под углом на четыре стороны, и по её кадрам строят модели с фасадами зданий: у SHARE суммарное разрешение пяти камер доходит до 510 Мп. Механический затвор, в том числе межлинзовый с ресурсом 500 000–1 000 000 срабатываний, убирает искажения движущегося кадра, которые дают электронные затворы со строчным считыванием.
Камеру подбирают под носитель и задачу. Для DJI M300, M350 и M400 есть модули с подключением через SkyPort и PSDK; для самолётных и других мультироторных БПЛА — лёгкие корпусные камеры от 110 г, которые ставят на подвесы Gremsy или надирный подвес ADTi. Для съёмки без опорных точек важна синхронизация: запись момента экспозиции через TIMESYNC 2.0 или горячий башмак под приёмник PPK и геопривязка по MAVLink.
Как выбрать
Сверяют по: тип, разрешение, число камер, сенсор, затвор, масса
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Тип | Разрешение | Число камер | Сенсор | Затвор |
|---|---|---|---|---|---|

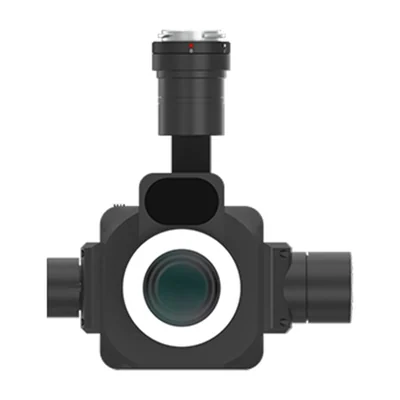

| 100M A10SHARE UAV | инспекционная однообъективная | 102 Мп, 11648 × 8736 | 1 | Sony IMX461, средний формат 43,8 × 32,9 мм, пиксель 3,76 мкм | — |

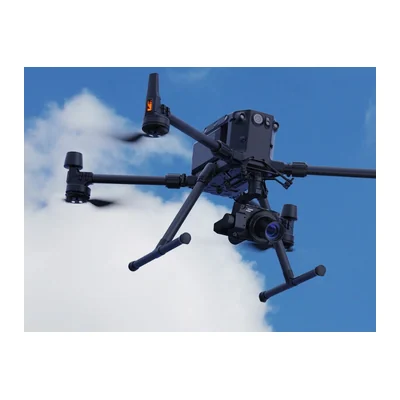

| 100M PROSHARE UAV | надирная однообъективная | 102 Мп | 1 | средний формат, 43,8 × 32,9 мм | — |

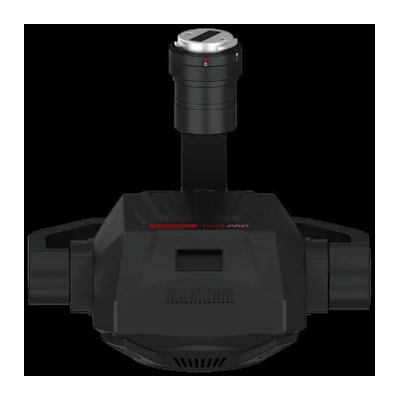

| 105S PROSHARE UAV | косая пятикамерная | суммарно ≥130 Мп | 5 | APS-C, 23,5 × 15,7 мм, пиксель 3,76 мкм | ресурс 500 000 срабатываний |

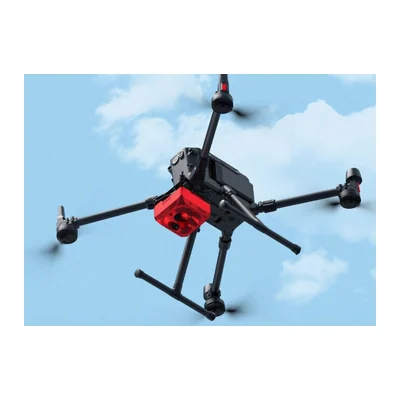

| 202S PROSHARE UAV | косая пятикамерная | 5 × 45 Мп, суммарно 225 Мп | 5 | полный кадр | S-GS, ресурс 500 000 срабатываний |
| 203S PROSHARE UAV | косая пятикамерная на подвесе | — | 5 | — | — |
| 205S PROSHARE UAV | косая пятикамерная | суммарно ≥225 Мп | 5 | полный кадр, 36 × 24 мм, пиксель 4,4 мкм | ресурс 500 000 срабатываний |

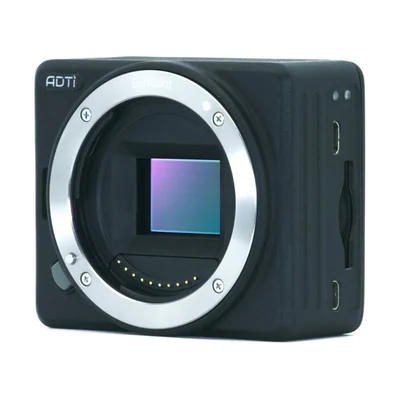

| 20L V1ADTi | надирная | 20 Мп, 5456 × 3632 | 1 | Sony CMOS, APS-C 23,2 × 15,4 мм | — |

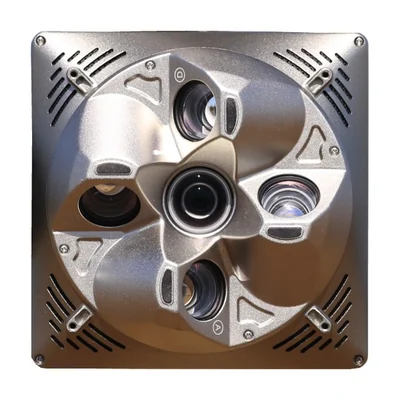

| 210SADTi | косая пятикамерная | 5 × 42,4 Мп (7952 × 5304), всего 212 Мп | 5 | Sony CMOS, полный кадр 35,9 × 24 мм | механический межлинзовый; 1/8000–30 с |

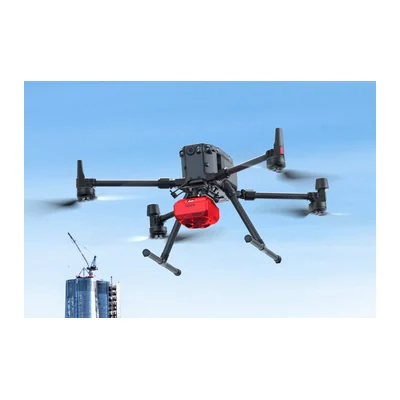

| 303S PRO V2SHARE UAV | косая пятикамерная | 5 × 61 Мп, суммарно 305 Мп | 5 | полный кадр, собственный модуль | центральный, ресурс 500 000 срабатываний |
| 304S PROSHARE UAV | косая пятикамерная на подвесе | 5 × 61 Мп, суммарно >305 Мп | 5 | Sony IMX455, полный кадр, пиксель 3,76 мкм | центральный, ресурс 1 000 000 срабатываний |
| 305S PROSHARE UAV | косая пятикамерная | суммарно ≥305 Мп | 5 | полный кадр, 36 × 24 мм, пиксель 3,76 мкм | ресурс 1 000 000 срабатываний |
| 505S PROSHARE UAV | косая, надирная и наклонные камеры | суммарно ≥510 Мп | — | средний формат, 43,8 × 32,9 мм, пиксель 3,76 мкм | ресурс 1 000 000 срабатываний |

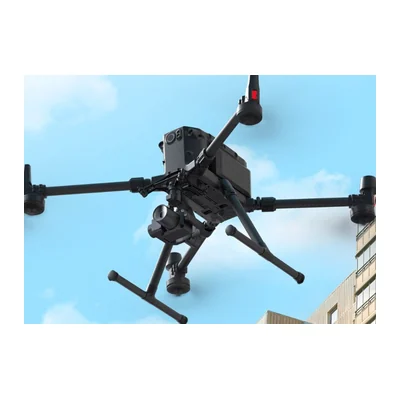

| 6100XSHARE UAV | надирная однообъективная | 61 Мп | 1 | Sony IMX455, полный кадр | центральный, ресурс 500 000 срабатываний |
| PSDK 102S V3SHARE UAV | косая пятикамерная на подвесе | 5 × 25 Мп (6144 × 4096), суммарно >125 Мп | 5 | APS-C, 23,5 × 15,6 мм, пиксель 3,76 мкм | S-GS, ресурс ≥500 000 срабатываний |

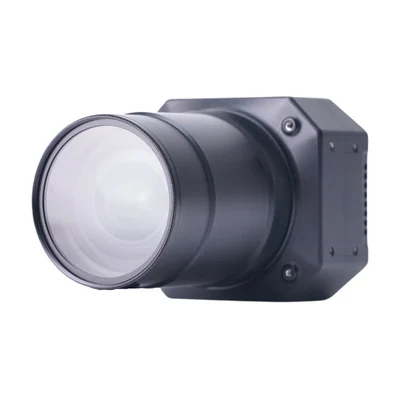

| Surveyor 102PROADTi | надирная | 100 Мп, 11648 × 8736 | 1 | Sony IMX461, средний формат 43,8 × 32,9 мм | механический межлинзовый SGS, сменный; 1/200–1/16 000 с; ресурс ≥500 000 |

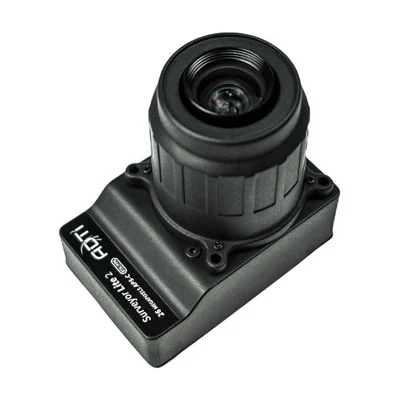

| Surveyor 26L V1ADTi | надирная | 26,1 Мп, 6192 × 4128 | 1 | Sony IMX571, APS-C 23,4 × 15,6 мм | механический |

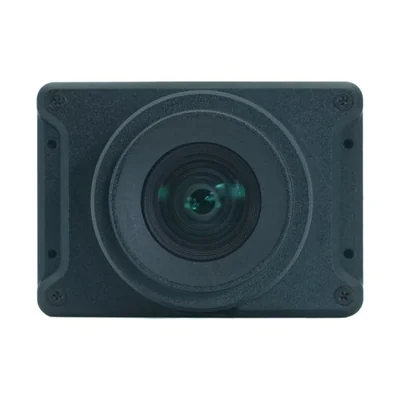

| Surveyor 26S V1ADTi | надирная | 26,1 Мп, 6192 × 4128 | 1 | Sony IMX571, APS-C 23,4 × 15,6 мм | механический |

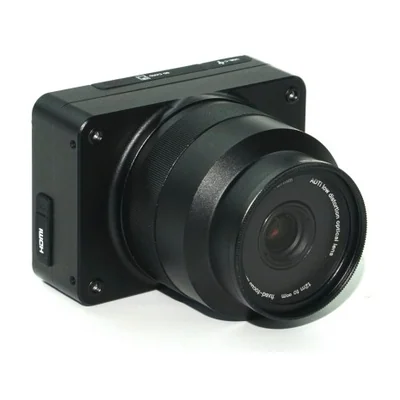

| Surveyor 26S V2ADTi | надирная | 26 Мп, 6252 × 4168 | 1 | Sony IMX571 BSI, APS-C 23,5 × 15,7 мм | механический межлинзовый, сменный; 1/100–1/10 000 с |

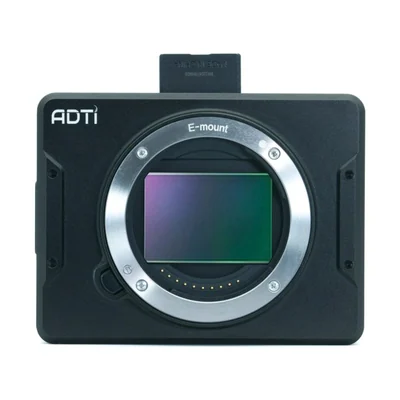

| Surveyor 36SADTi | надирная | 36,4 Мп, 7360 × 4912 | 1 | Sony CMOS, полный кадр 35,9 × 24 мм | — |

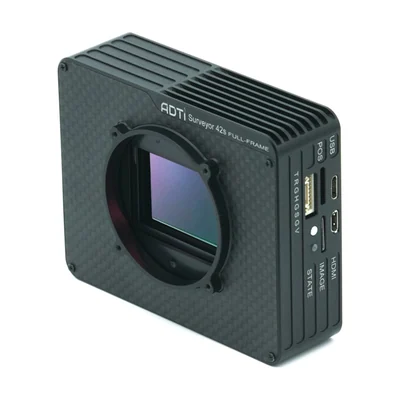

| Surveyor 42LADTi | надирная | 42,4 Мп, 7952 × 5304 | 1 | Sony CMOS, полный кадр 35,9 × 24 мм | механический, 1/8000–30 с |

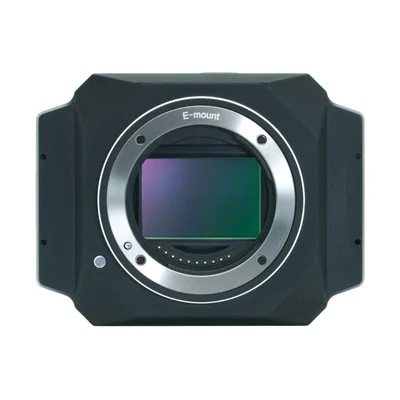

| Surveyor 42S V1ADTi | надирная | 42,4 Мп, 7952 × 5304 | 1 | Sony CMOS, полный кадр 35,9 × 24 мм | механический, 1/8000–30 с |

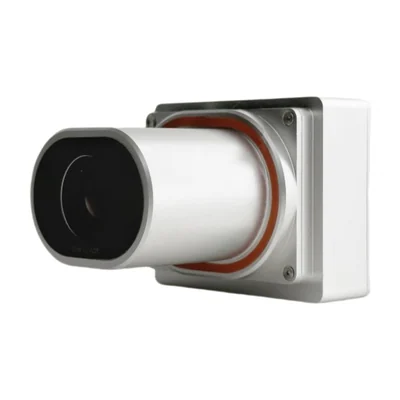

| Surveyor 45CMFADTi | надирная | 45 Мп | 1 | Sony IMX366, полный кадр | — |

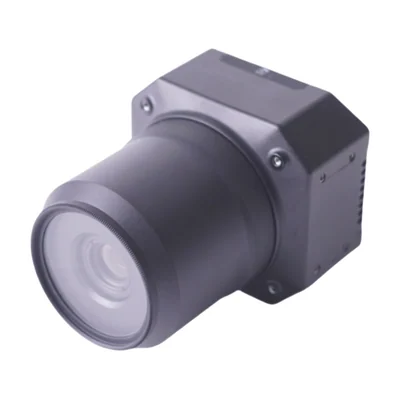

| Surveyor 45PROADTi | надирная | 44,7 Мп, 8192 × 5460 | 1 | Sony IMX366 BSI, полный кадр 36,5 × 24 мм | механический межлинзовый, сменный; 1/100–1/10 000 с |
| Surveyor 61MAXADTi | надирная | 61 Мп, 9576 × 6388 | 1 | Sony IMX455 BSI, полный кадр | механический межлинзовый, сменный; 1/100–1/10 000 с |

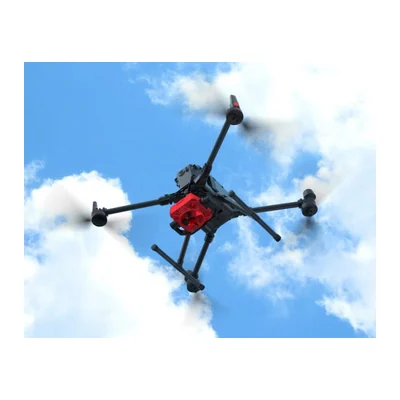

Косая аэрофотокамера SHARE 203S PRO, 5 камер, трёхосевой подвес, для DJI M350

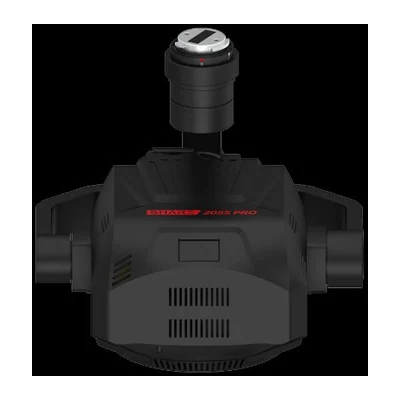

Косая аэрофотокамера SHARE 205S PRO, 5 камер, полный кадр, 225 Мп, для DJI M400

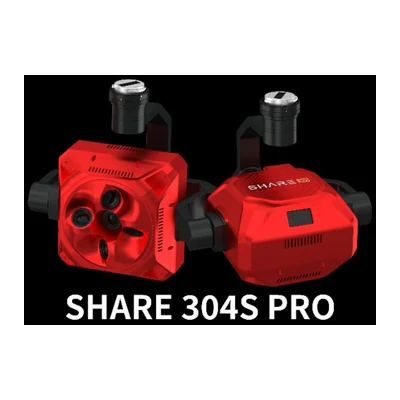

Косая аэрофотокамера SHARE 304S PRO, 5 × 61 Мп, полный кадр, трёхосевой подвес

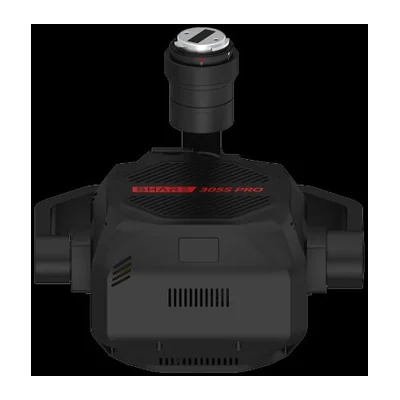

Косая аэрофотокамера SHARE 305S PRO, 5 камер, полный кадр, 305 Мп, для DJI M400

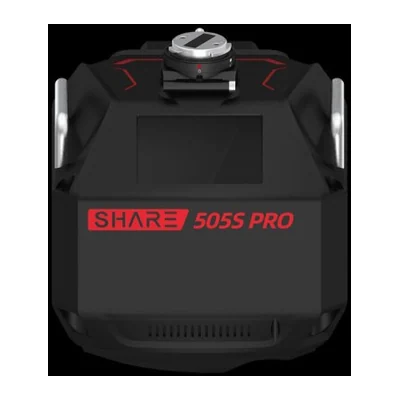

Косая аэрофотокамера SHARE 505S PRO, средний формат, 510 Мп, для DJI M400

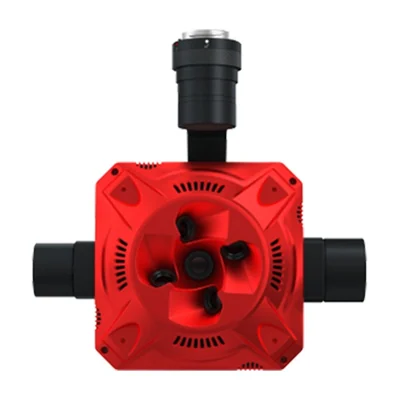

Косая аэрофотокамера SHARE PSDK 102S V3, 5 × 25 Мп, трёхосевой подвес

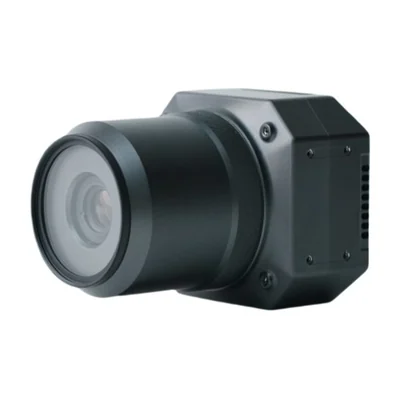

Аэрофотокамера ADTi Surveyor 61MAX, полный кадр 61 Мп, межлинзовый затвор
Производители в разделе
Вопросы по разделу
- Чем косая аэрофотокамера отличается от надирной?
- Надирная снимает только вертикально вниз и подходит для ортофотопланов и карт. Косая — это несколько камер, обычно пять: одна смотрит вниз, четыре под углом. Она снимает фасады и боковые стороны объектов, поэтому её используют для трёхмерных моделей городской застройки.
- Зачем аэрофотокамере механический затвор?
- Электронный затвор считывает кадр построчно, и при движении аппарата изображение искажается. Механический, особенно межлинзовый, экспонирует весь кадр одновременно, поэтому геометрия снимка точнее, а фотограмметрическая обработка надёжнее.
- Что даёт синхронизация с PPK?
- Камера фиксирует точное время каждого снимка, а приёмник GNSS с постобработкой определяет координаты аппарата в этот момент. Так у каждого кадра появляется точная геопривязка, и число наземных опорных точек можно сократить или обойтись без них.
- Производители каких марок собраны в разделе «Камеры для аэрофотосъёмки и картографии»?
- ADTi, Foxtech, SHARE UAV. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Камеры для аэрофотосъёмки и картографии»?
- Чаще всего в карточках этого раздела заполнены: тип, число камер, разрешение, сенсор, синхронизация, питание, совместимость, затвор. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Откуда взяты характеристики позиций раздела?
- Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
